外啮合液压齿轮泵结构三维设计

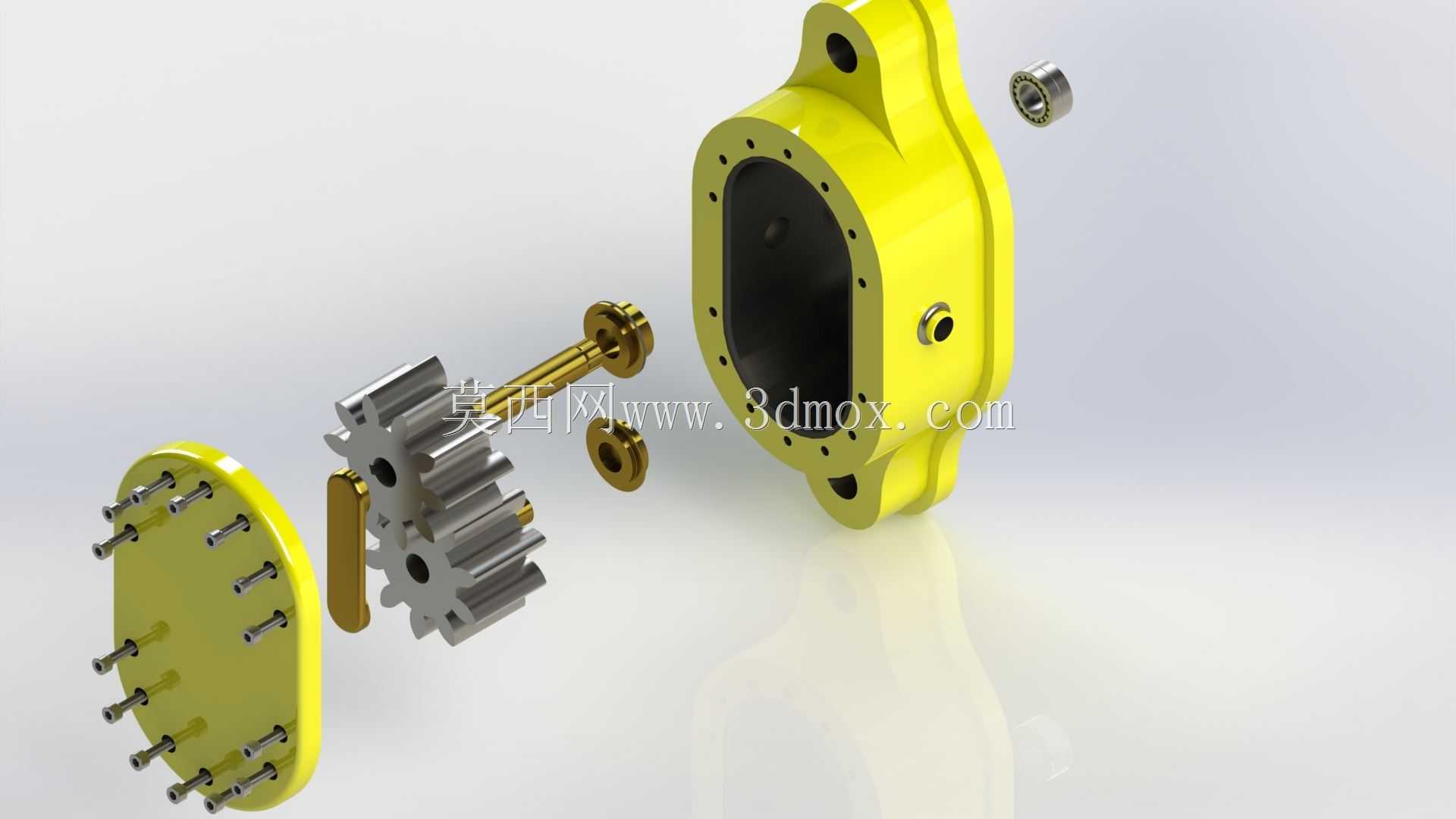

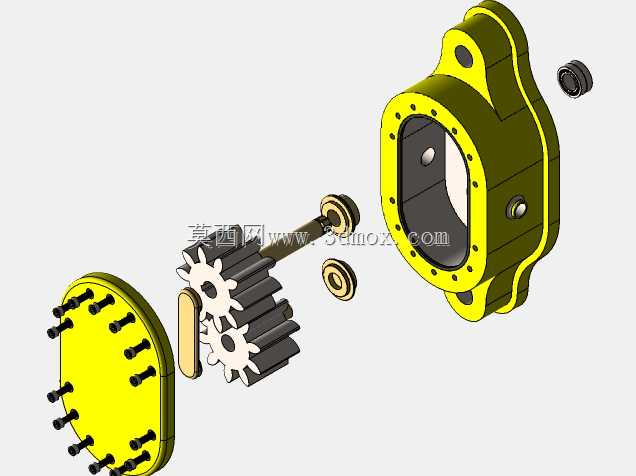

　　在机床液压站、工程机械液压回路、小型液压机具的动力单元设计中，外啮合齿轮泵是应用占比极高的动力元件，这类元件依靠密闭工作腔的容积变化完成吸排油动作，相比叶片泵、柱塞泵，其结构简单、抗污染能力强、成本可控，对油液清洁度的敏感度更低，非常适合工况相对复杂、维护条件有限的现场使用场景。本次拆解呈现的齿轮泵结构，采用了分体式泵壳设计，主壳体为带安装耳的橄榄形腔体结构，侧盖通过沿法兰周向均匀布置的内六角螺栓与主壳体紧固，结合面依靠加工精度与密封件实现静密封，避免高压油液从结合面渗漏。

　　从功能实现逻辑来看，泵腔内部容纳一对参数完全一致的渐开线直齿圆柱齿轮，其中一个齿轮轴作为动力输入轴，伸出泵体的轴段通过轴封组件实现动密封，防止泵内高压油沿轴向外泄漏，同时阻挡外界杂质进入泵腔；两个齿轮的齿顶与泵体内腔的圆弧面保持极小的配合间隙，齿轮端面与侧盖之间设置合理的轴向间隙，既避免转动过程中出现卡滞磨损，又能减少间隙泄漏带来的容积效率损失。当输入轴带动主动齿轮转动时，啮合脱开侧的工作腔容积增大形成局部真空，油箱内的油液在大气压作用下进入吸油腔，随着齿轮转动，齿槽内的油液被带至压油侧，齿轮进入啮合时齿间容积减小，将油液挤压进入压油管路，为整个液压系统提供压力油源。

　　在结构设计的细节考量上，泵体上的两个安装耳带有同轴的光孔，用于穿装螺栓将泵体固定在安装基座或电机法兰上，安装孔的中心距、孔径尺寸匹配常规小排量液压泵的安装接口标准，可直接替换同规格的现有产品，无需额外加工转接板。泵体上的进出油口采用内螺纹接口设计，接口位置沿泵体径向布置，方便现场管路连接，同时在泵体对应轴承安装的位置设置了泄油通道，将通过轴承间隙泄漏的油液引回吸油腔，避免轴封处承受过高的背压。齿轮与轴的配合采用过盈定位加平键传扭的结构，保证大扭矩输入下齿轮与轴不发生相对转动，齿轮两端设置的滑动轴承直接压装在泵体与侧盖的轴承孔内，依靠泵内泄漏的油液实现自润滑，无需额外添加润滑脂，减少日常维护工作量。

　　从安装边界来看，该款齿轮泵属于小排量高压齿轮泵范畴，整体外形紧凑，轴向尺寸与径向尺寸适配0.75kW-2.2kW四级电机的直连安装要求，输入轴的轴径、键槽尺寸匹配标准的钟形罩联轴器参数，设计选型时只需确认系统所需的工作压力、流量参数与安装空间尺寸，即可完成匹配。在建模过程中，所有配合面的公差带都按照液压元件的常规设计要求预留，比如齿轮齿顶与泵腔的间隙控制在0.02-0.04mm之间，轴向间隙控制在0.01-0.03mm之间，既保证加工可行性，又能兼顾容积效率与使用寿命；螺栓的布置数量与规格按照泵的额定工作压力进行核算，保证额定压力下泵体结合面不会出现翘曲变形，密封可靠性满足连续工作要求。这类齿轮泵除了常规的液压系统供油用途外，还可作为润滑泵用于大型设备的稀油润滑系统，输送粘度合适的润滑油品，其结构的通用性让它在多个工业场景中都能稳定发挥作用，建模时还原的所有细节结构，都可作为液压元件设计、液压系统选型教学、设备维修拆解参考的直观素材，帮助从业者快速理解齿轮泵的工作原理与结构组成。
