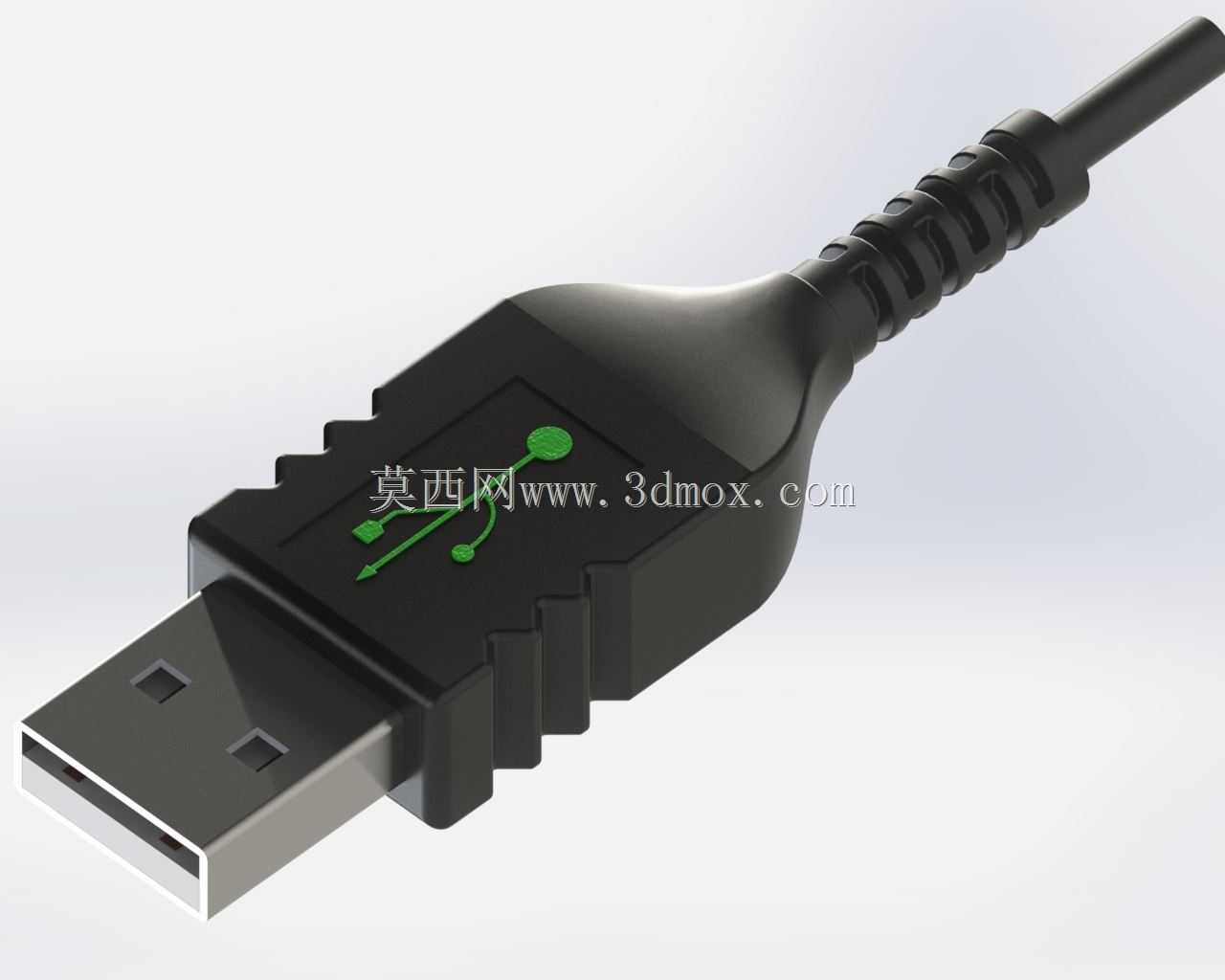

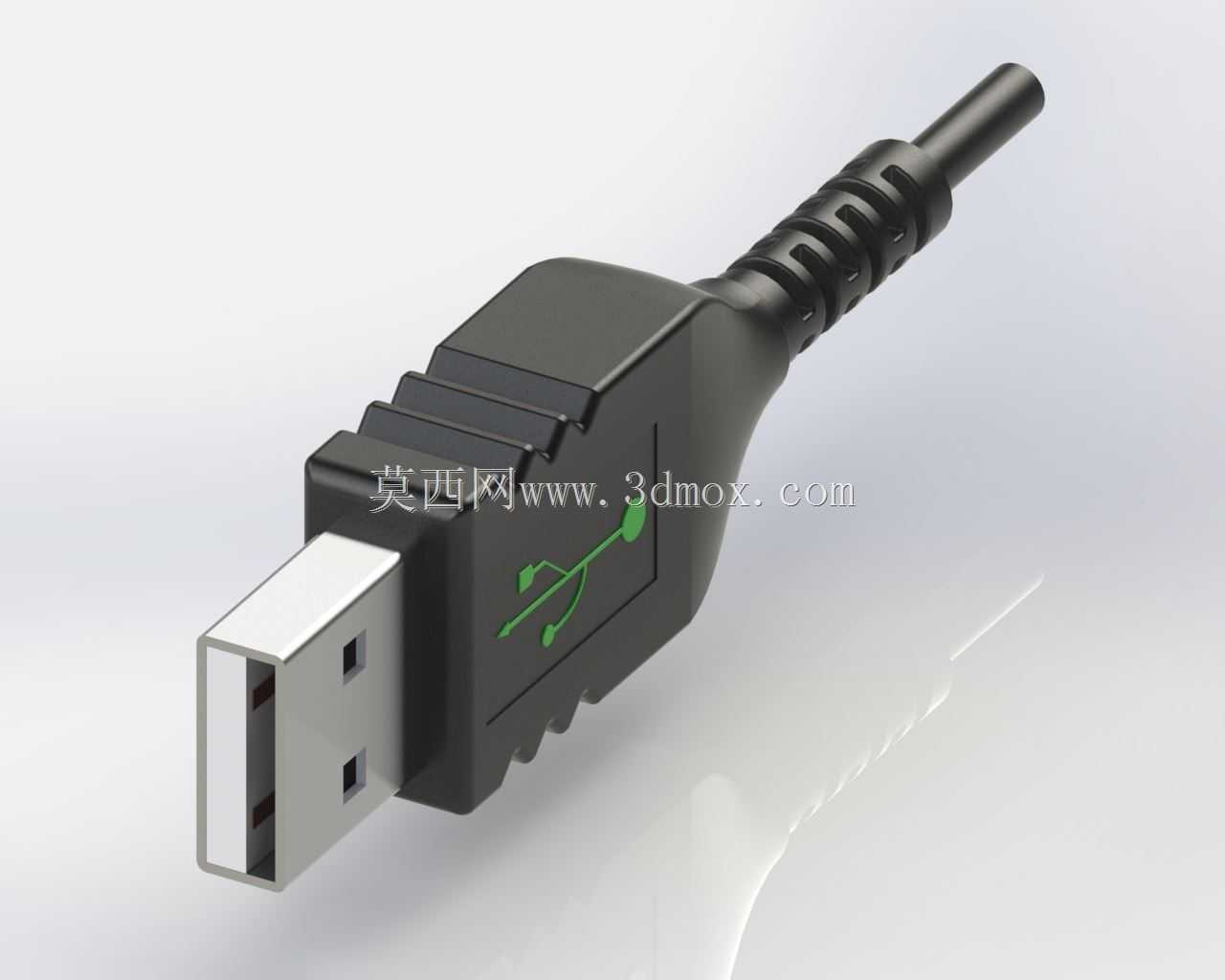

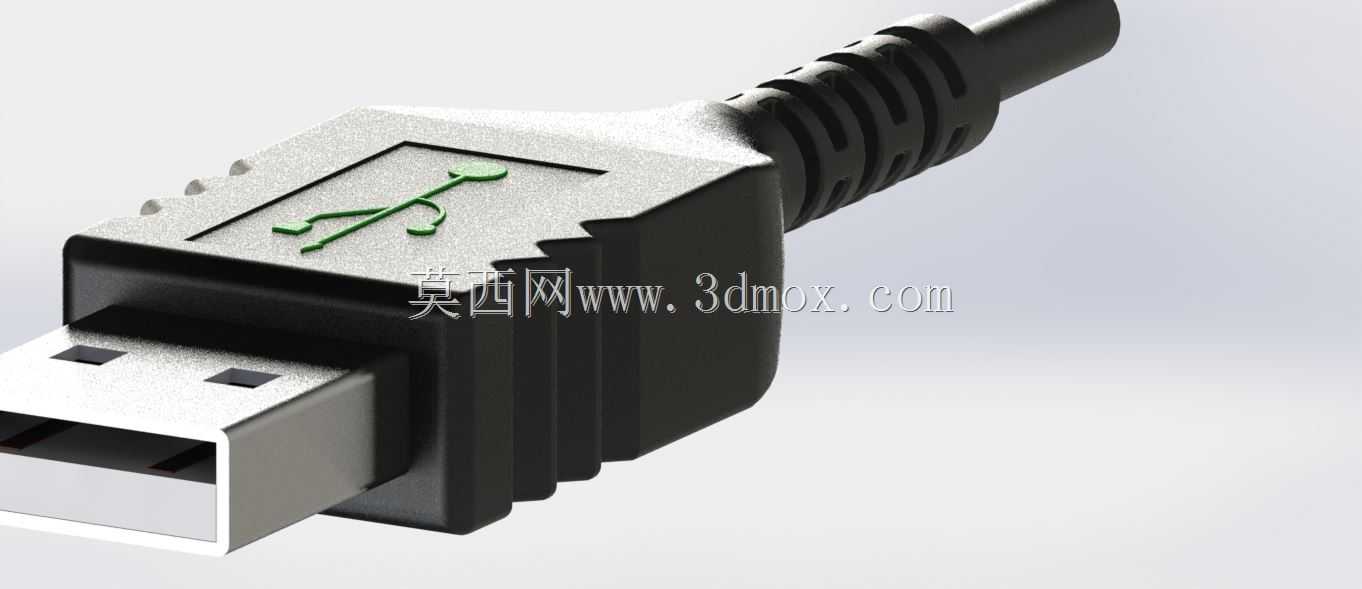

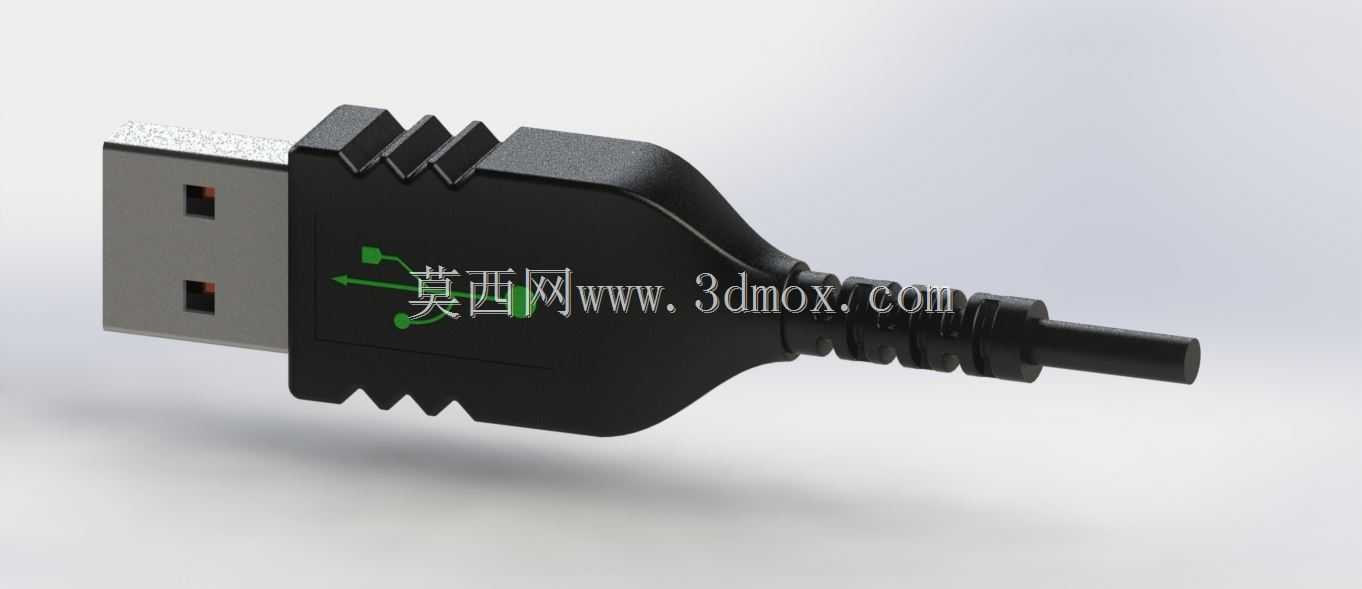

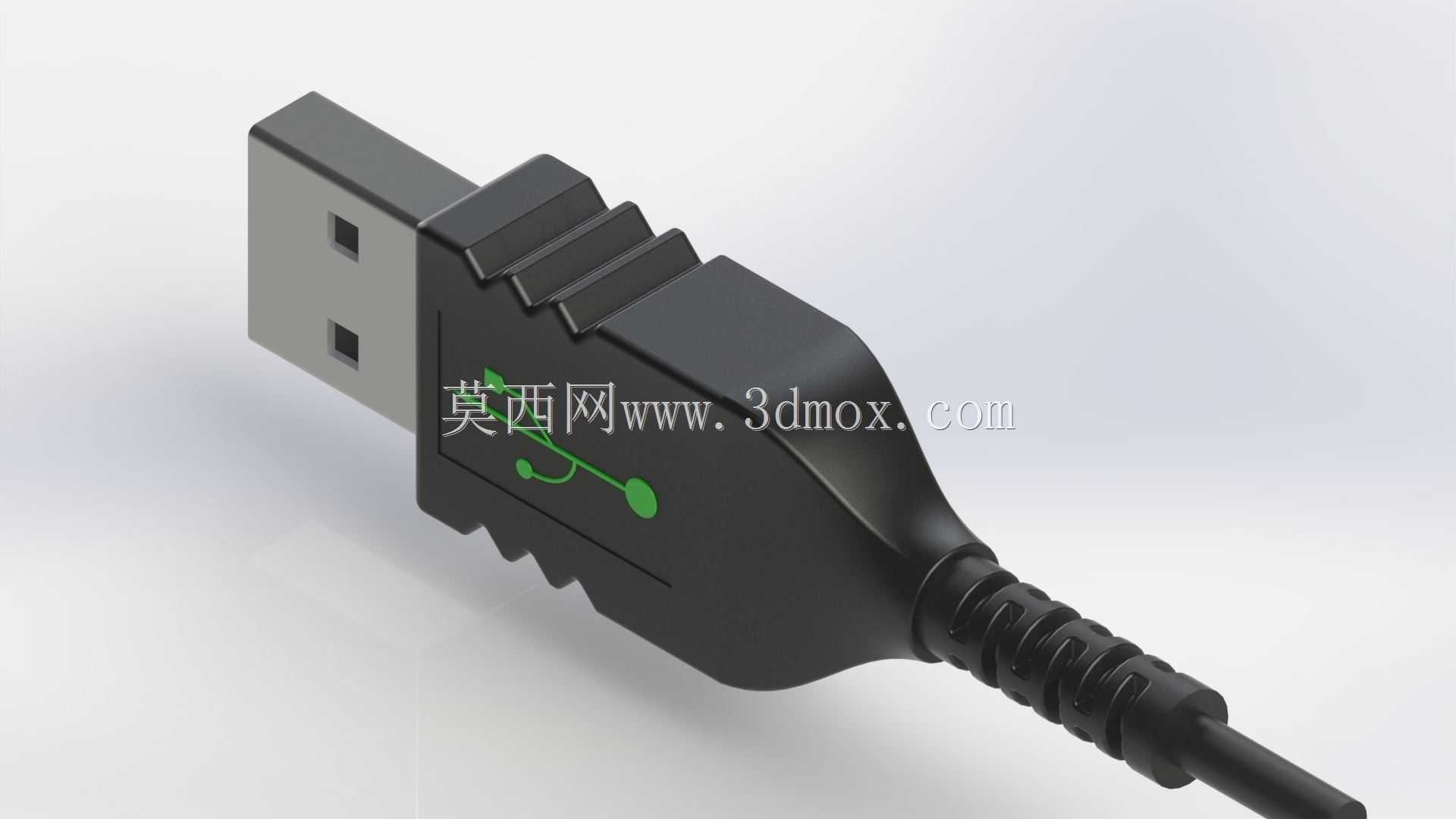

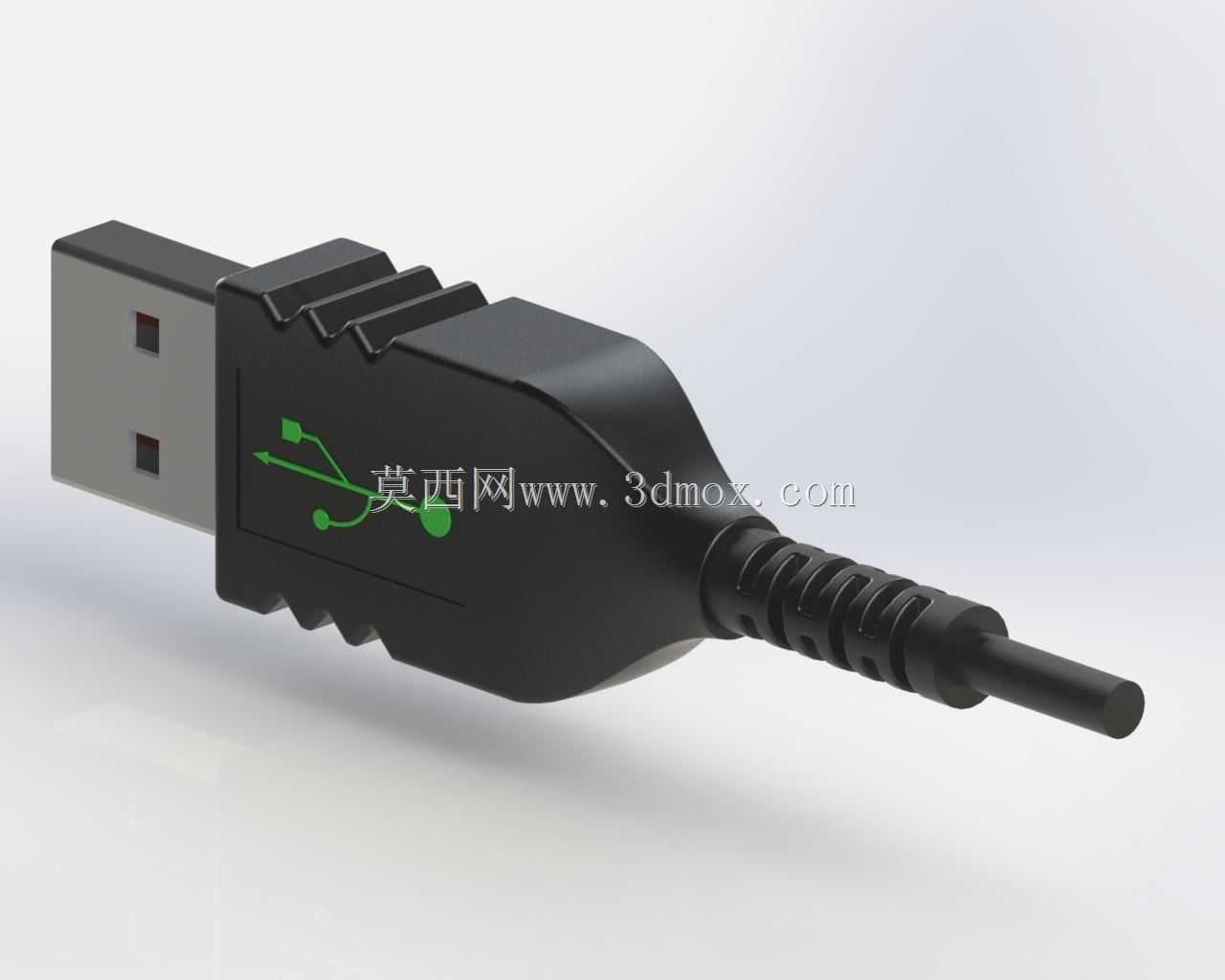

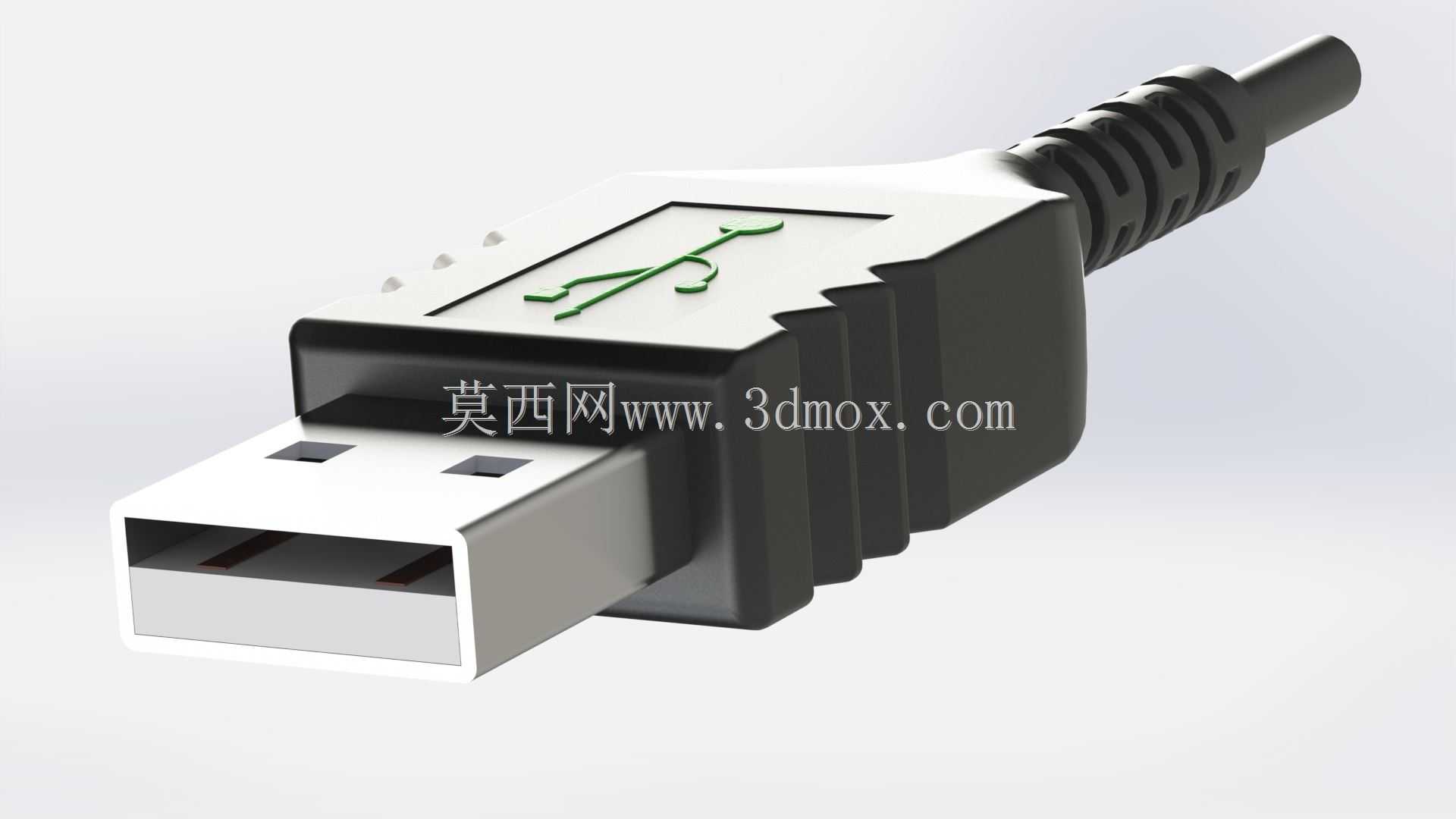

USB公头接口结构三维设计

　　日常做设备外接通讯端口的配套结构时，这类USB公头的建模是绕不开的基础环节，很多工业控制场景里的调试端口、外设数据传输端口、小型传感设备的有线数据交互端口，都会用到这类标准接口，它不需要额外定制接插件规格，直接匹配市面通用的USB母座，能大幅降低设备外接部件的选型成本。做这个结构建模的时候，首先要卡准公头金属插片的核心尺寸，插片的宽度、厚度、插入段长度必须严格贴合通用USB接口的互换要求，金属部分两侧的定位缺口位置、深度要和标准母座的弹片卡点对应，不然实际装配后会出现插接过松容易脱落，或者插接过紧插拔费力甚至刮伤母座接触片的问题。插片内部的绝缘胶芯部分，要预留好四个接触弹片的安装槽位，槽位的间距、深度要匹配标准接触件的尺寸，

　　保证插合后每个触点的对位精度，避免出现数据传输丢包、供电接触不良的情况。外层的注塑包胶部分，建模时要做尾部的线缆防弯折结构，也就是接头尾部的多段环形防滑折槽，这个结构不是为了外观好看，实际使用中线缆和接头衔接的位置是应力集中点，频繁弯折很容易出现内部线芯断裂的问题，多段环形的减应力槽能分散弯折时的应力，把弯折点分散到更长的线缆段上，提升接头的反复弯折使用寿命。包胶部分两侧的防滑凸棱，是考虑到实际插拔时的手指施力需求，凸棱的高度、间距要符合手指按压的摩擦力需求，不能太浅导致插拔打滑，也不能太高硌手影响操作手感。金属插片和注塑主体的衔接位置，要做一圈限位挡边，挡边的平面度要控制好，插合到位后这个挡边会贴住母座的端面，

　　起到插入深度限位的作用，避免插入过深顶坏母座内部结构，也能防止插入不到位导致的接触失效。建模时还要考虑接头和设备外壳的安装边界，比如做设备面板内嵌母座的时候，公头插入后包胶部分的外径、长度要和面板的沉槽尺寸匹配，预留足够的手指操作空间，不能出现公头插到位后手指捏不到接头本体没法拔出的情况。另外包胶内部的线缆固定结构也要在建模时体现，线缆穿入包胶内部的位置要做压线筋位，装配时把线缆外被和注塑部分压合固定，避免拉扯线缆的时候力直接传到内部焊接的触点上，把焊点扯脱导致接头失效。很多新手做这类接头建模的时候容易忽略拔模斜度，实际注塑生产的时候，包胶部分的外表面、内部的筋位都要做合理的拔模角度，不然开模后零件没法顺利脱模，

　　还会在表面留下拉伤的痕迹，影响外观和装配精度。金属插片部分的建模还要考虑冲压工艺的可行性，边缘的倒角、折弯处的圆角都要符合冲压加工的工艺要求，不能出现直角锐边，不然冲压时容易出现模具崩损，零件边缘也会有毛刺，装配时可能刮伤操作人员或者损坏对接的母座部件。在工业传感设备的应用场景里，这类接头经常会在有轻微振动的环境下使用，所以建模时还要考虑插合后的保持力，除了金属插片本身的弹片卡点，包胶挡边和母座端面的贴合度也要控制好，避免振动环境下出现接头松脱导致数据传输中断的问题。另外接头的整体重量也要做合理控制，在保证结构强度的前提下，包胶部分的壁厚不要做的过厚，不然不仅浪费原材料，还会增加接头端部的重量，长时间插在设备端口上容易因为自重产生下坠的力矩，长期使用会导致母座的焊脚出现虚焊脱落的问题。做结构校验的时候，要模拟实际插拔的运动轨迹，检查公头在插入母座的全过程中有没有结构干涉，金属插片能不能顺利对准母座的插口，包胶部分的导向斜角能不能起到插入引导的作用，避免出现插偏顶坏接触片的情况。
