椭圆形萨布努克曲面造型结构设计

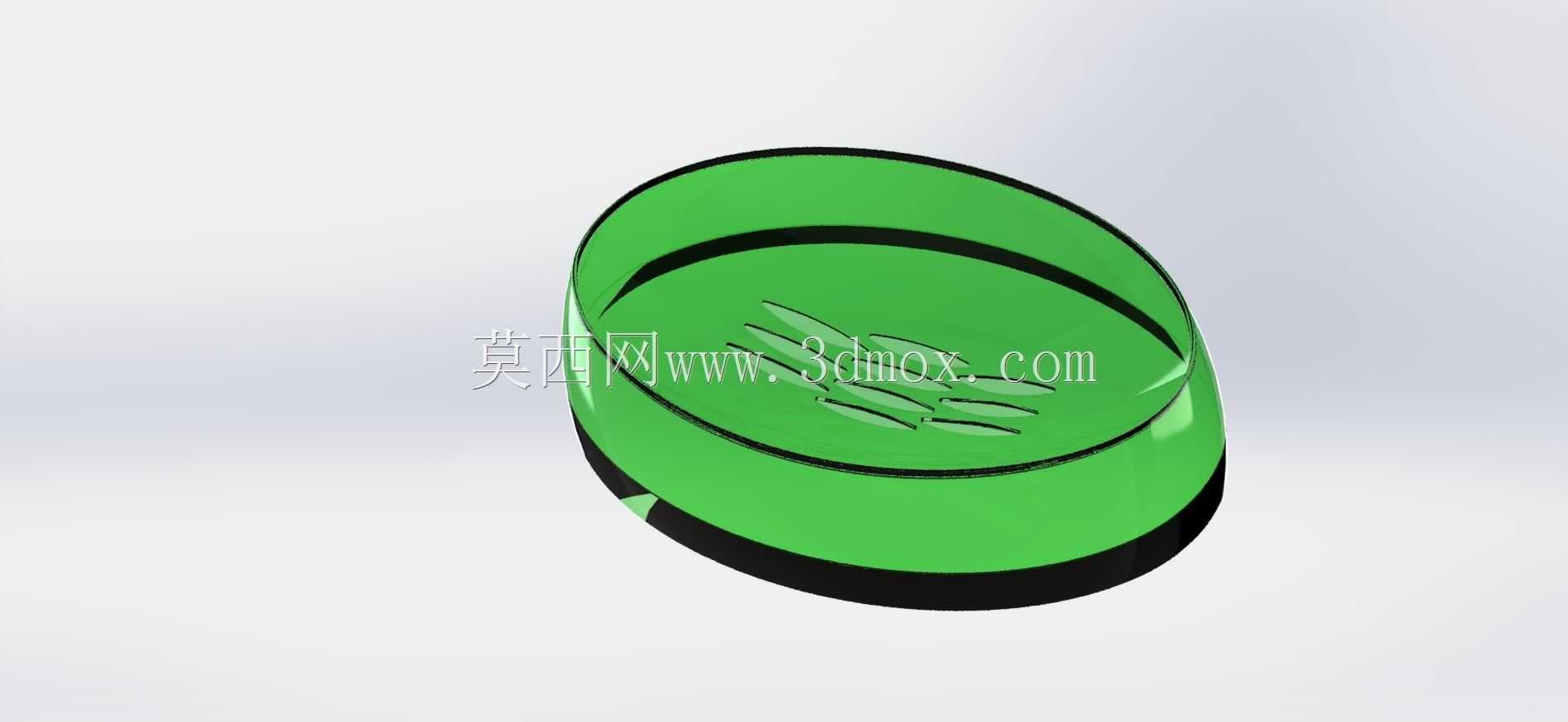

日常接触各类曲面壳体类零部件的设计过程中，这类带连续曲面的椭圆造型构件，常被应用在小型手持设备外壳、便携收纳盒盖、装饰端盖这类需要兼顾握持手感与外观质感的场景中。做这类造型的结构设计时，首先要考虑的是曲面的连续性，整个外轮廓采用椭圆基准线做双向放样，侧面做小角度的拔模斜度，保证后续如果涉及注塑或者冲压加工时，脱模方向不会出现倒扣结构，同时边缘做R角过渡，避免锐边带来的使用安全隐患，也能提升握持时的贴合度。

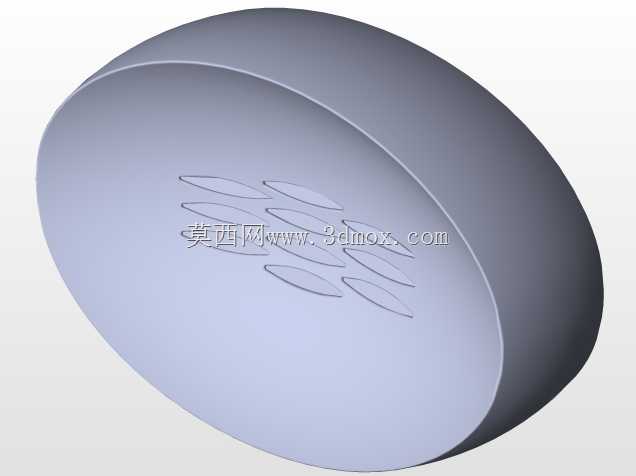

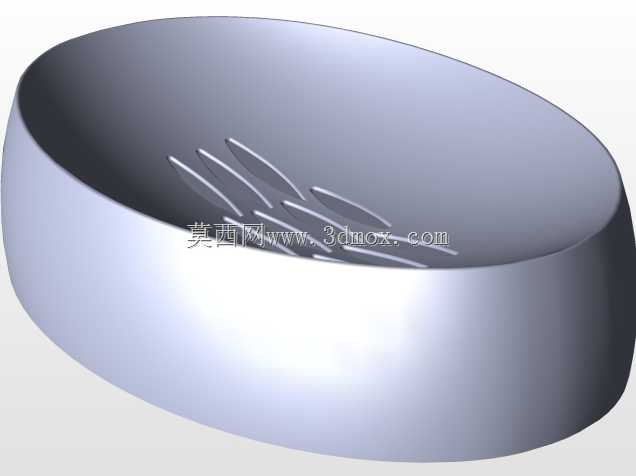

从实际使用的边界条件来看，这类椭圆造型的长轴与短轴比例控制在1.2:1左右，整体厚度根据使用场景调整，作为端盖使用时，内侧需要预留配合止口的安装空间，止口的配合公差按照IT7级精度设计，保证和基座装配后不会出现松脱或者装配过紧的问题。顶面的凹陷造型一方面是做视觉层次区分，避免整个平面过于单调，另一方面也能在堆叠放置时增加摩擦力，防止滑落，表面的条状凹槽结构，既可以做防滑纹理，也能预留后续丝印或者贴标定位的基准位。

设计这类曲面结构时，建模阶段优先采用草图驱动的曲面建模思路，先绘制上下两个椭圆轮廓基准，控制两个椭圆的中心同轴度偏差不超过0.1mm，再通过引导线控制侧面的曲面弧度，避免出现曲面褶皱或者曲率突变的问题，完成主体曲面后做实体加厚，加厚厚度根据材质选择调整，如果采用ABS塑料材质，壁厚控制在1.5-2mm之间，保证结构强度的同时不会出现缩痕；如果采用金属冲压工艺，壁厚则控制在0.8-1.2mm，兼顾成型难度与结构刚性。

在实际装配场景中，这类椭圆构件的安装边界需要考虑周边的避让空间，因为是曲面造型，安装时不能和周边的直角结构产生干涉，所以在做整机布局时，要预留出至少2mm的安全间隙，同时底部的配合面要做平面度管控，保证装配后贴合紧密，不会出现缝隙不均的问题。顶面的纹理结构深度控制在0.3mm以内，既保证触感，又不会因为凹槽过深积灰难以清理，边缘的过渡R角统一做R1.5处理，和侧面的曲面做G2连续，保证外观的流畅度，不会出现棱线割裂的视觉感受。

这类造型的结构设计，核心是在外观曲面的美观性和加工工艺的可行性之间找到平衡，不能一味追求曲面的夸张造型而忽略加工难度，所有的曲面曲率都要匹配对应的加工工艺要求，比如注塑加工时曲面的脱模斜度不能小于1度，避免脱模时拉伤表面；如果是做手板验证，CNC加工时要考虑刀具的可达性，内侧的拐角R角不能小于刀具半径，避免出现加工不到位的问题。实际选型使用时，这类椭圆壳体构件可以根据使用场景调整表面处理工艺，做哑光晒纹或者高光抛光都能适配，结构本身的通用性较强，只需要调整内侧的安装柱或者卡扣位置，就能适配不同的内部元器件安装需求。
