圆润曲面手持控制器外壳结构设计

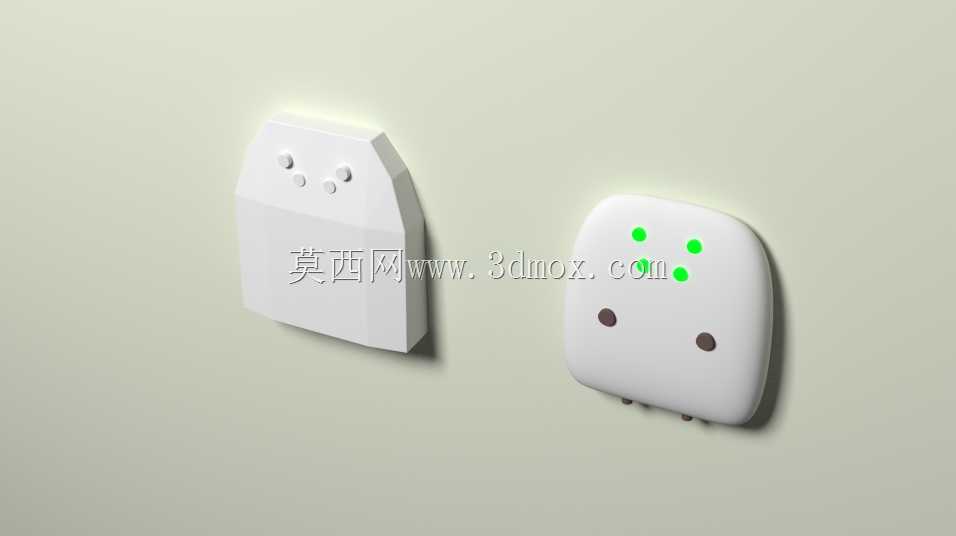

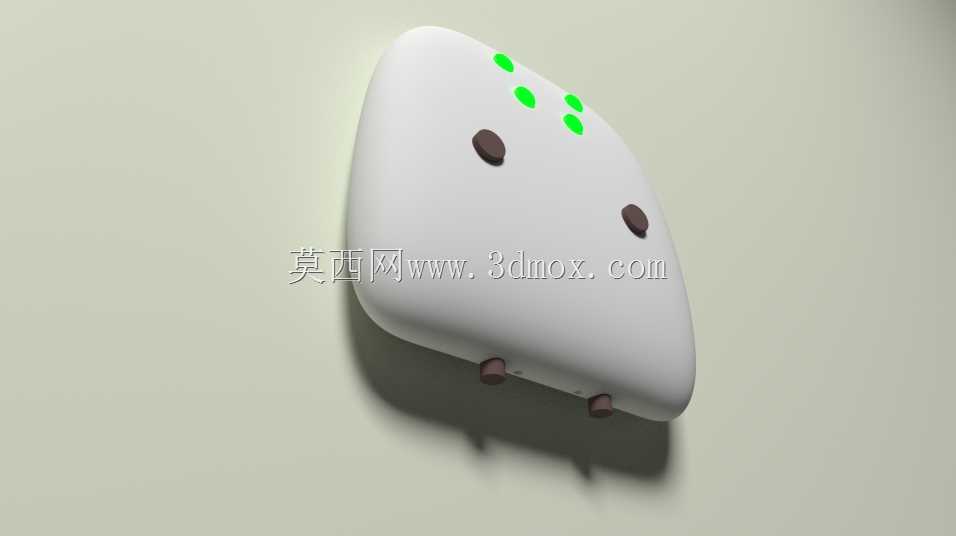

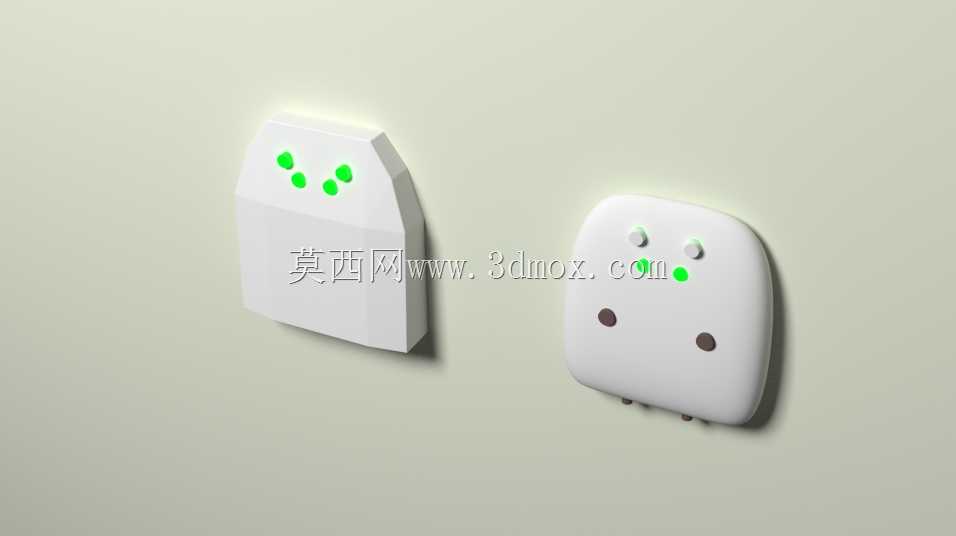

这款手持控制器外壳的设计，最初的构思起点是工业现场手持操作终端的实际使用痛点——常规棱角分明的壳体长时间握持容易硌手，在设备调试、工位巡检这类需要单手持握持续操作的场景下，握持舒适度直接影响操作效率。设计过程中先做了两版轮廓迭代，最初的直边棱角方案做了快速手板验证后，发现侧边棱线在虎口位置的压痕明显，后续通过曲率连续的曲面过渡把所有外露棱线做了R角顺滑处理，最终成型的壳体整体呈不规则鹅卵石形态，所有外表面没有尖锐折角，单手握持时掌心贴合度较好，即使长时间持握也不会产生局部压痛点。壳体上的按键布局做了分区规划，顶部的四个绿色点位是功能状态指示灯的透光位，排布在壳体上半区的斜面上，操作人员持握时不用刻意调整手腕角度就能直观看到设备运行状态；两个深棕色的主操作按键布置在壳体正面拇指自然覆盖的区域，按键的凸起高度做了1.2mm的限位，按压力度控制在2.5N-3N区间，避免误触的同时保证操作反馈清晰；壳体底部的两个凸起结构是侧边功能按键，对应食指、中指的自然握持位置，操作时不需要挪动持握手型就能完成触发。壳体的结构设计上做了隐藏式的开合结构，没有外露的螺丝孔，上下壳通过周圈的卡扣配合定位，在壳体侧边预留了隐形的开盖缺口，方便后期检修内部电路板、更换内置电池时拆开壳体，合壳后接缝控制在0.1mm以内，既保证外观整体性，也能满足日常工业场景下的防泼溅要求。安装边界方面，壳体内部预留了标准的电路板安装柱，柱高根据常用的0.8mm厚度PCB板做了适配，电池仓的空间可以容纳常规的18650锂电池组，内部走线槽沿着壳体内壁的加强筋布置，避免组装时线材被壳体挤压。壳体的壁厚做了均匀化处理，整体壁厚保持2mm，转角位置做了壁厚渐变过渡，避免注塑生产时出现缩痕、翘曲等缺陷，外表面的曲面曲率全部做了G2连续处理，后续做表面晒纹、喷涂处理时不会出现光影不均的问题。这类壳体可以适配工业无线遥控器、小型检测设备手持终端、智能设备操作手柄等多种场景，结构上预留的安装位可以根据不同的功能需求调整按键、接口的配置，不需要大幅修改外壳主体曲面就能快速衍生出不同功能的版本，能有效缩短同类手持设备的外壳开发周期，降低开模前的结构验证成本。
