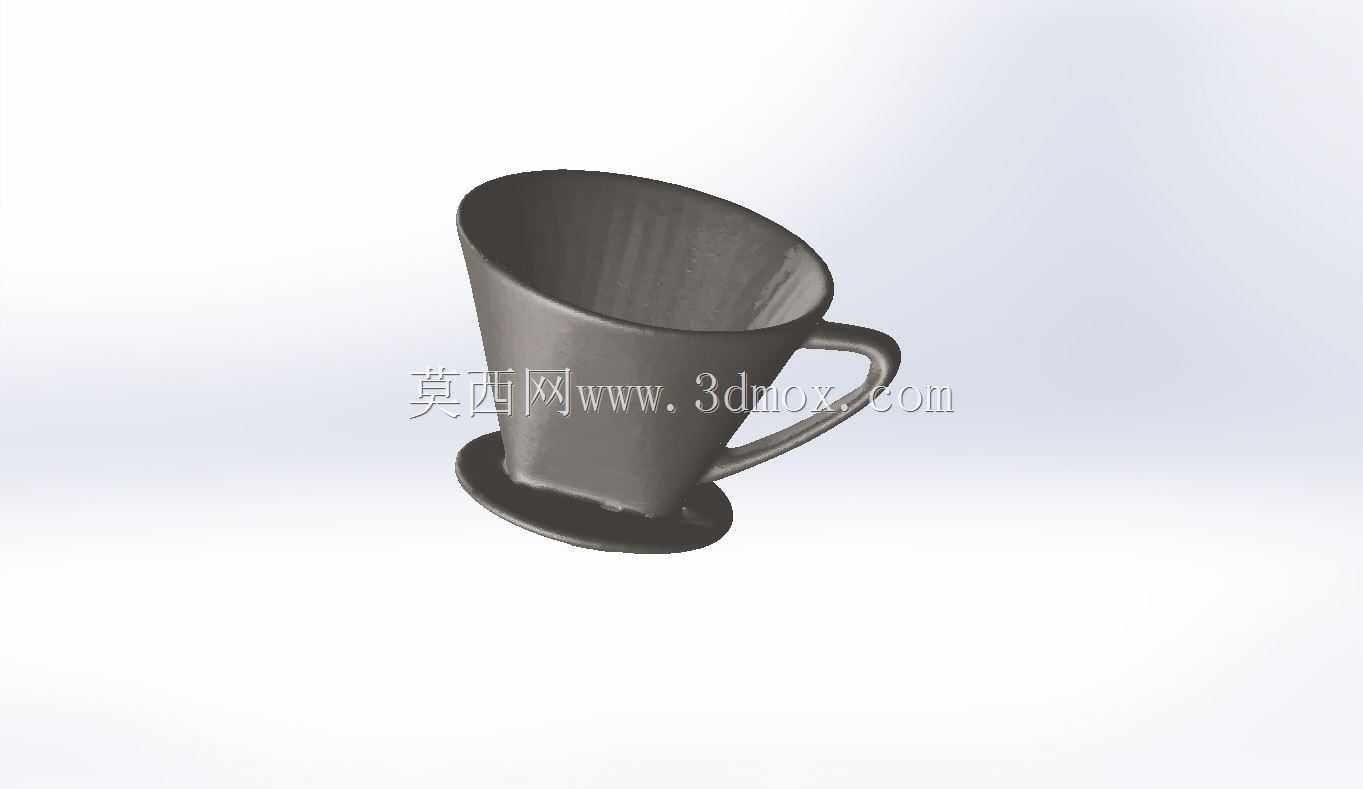

手冲咖啡锥形滤杯结构三维数模

这款锥形手冲滤杯的三维结构，核心围绕手冲咖啡萃取过程的流体走向与滤材贴合需求设计，日常适配精品咖啡馆吧台、家用咖啡冲煮场景，也可作为咖啡器具周边开发、冲煮流程演示的结构验证载体。从实际使用的安装边界来看，滤杯底部的承托底座外径匹配常规手冲壶配套的分享壶口径，放置时可直接卡合在壶口边缘，无需额外支架固定，底座与杯身衔接处做了环形凸起限位，避免冲煮过程中滤杯滑动偏移；杯身整体呈上宽下窄的圆锥形态，锥角参数参考了常见V型滤纸的折叠角度，放入滤纸后可完全贴合杯壁，不会出现滤纸褶皱导致的水流短路问题。杯身侧面的把手采用一体化弧形结构，握持时的受力点贴合手指自然弯曲弧度，冲煮过程中提起、转移滤杯时不会出现打滑情况，把手与杯身的连接位置做了圆弧过渡，既避免清洁时的卫生死角，也减少了注塑或陶瓷成型过程中的应力集中问题。杯壁内侧做了细微的竖向导流筋设计，冲煮热水注入后，可引导水流顺着筋条均匀向下渗透咖啡粉层，避免局部过萃或萃取不足的问题，导流筋的深度控制在不顶起滤纸的范围内，保证滤纸与杯壁之间留有均匀的排气通道，闷蒸阶段咖啡粉释放的二氧化碳可顺着通道顺利排出，不会形成气堵影响水流通过。从结构设计的逻辑来看，这款滤杯没有多余的装饰性结构，所有曲面、凸起、衔接位置都服务于实际冲煮需求：杯口的卷边结构既提升了握持时的边缘触感，也可在放置滤纸时起到定位作用，避免滤纸在注水过程中塌陷滑入杯内；底座的环形接触面做了微小平整处理，放置在平面台面上时可保持稳定，不会出现晃动倾斜的情况。针对不同材质的生产适配，数模预留了均匀的壁厚参数，不管是采用陶瓷烧结、食品级塑料注塑还是金属冲压成型，都可直接基于该结构调整拔模斜度，无需重新重构主体曲面，杯身与把手的衔接厚度做了渐变处理，避免不同壁厚位置在成型过程中出现缩痕、变形等缺陷。实际使用过程中，该滤杯可适配常规规格的V型咖啡滤纸，单次冲煮的粉量覆盖一到两人份的饮用需求，水流通过速度可通过粉层厚度与研磨度调整，结构本身不会对水流造成额外的阻滞或加速，能够真实反馈冲煮参数对萃取效果的影响。
