暖通系统长条式金属送风静压分配构件

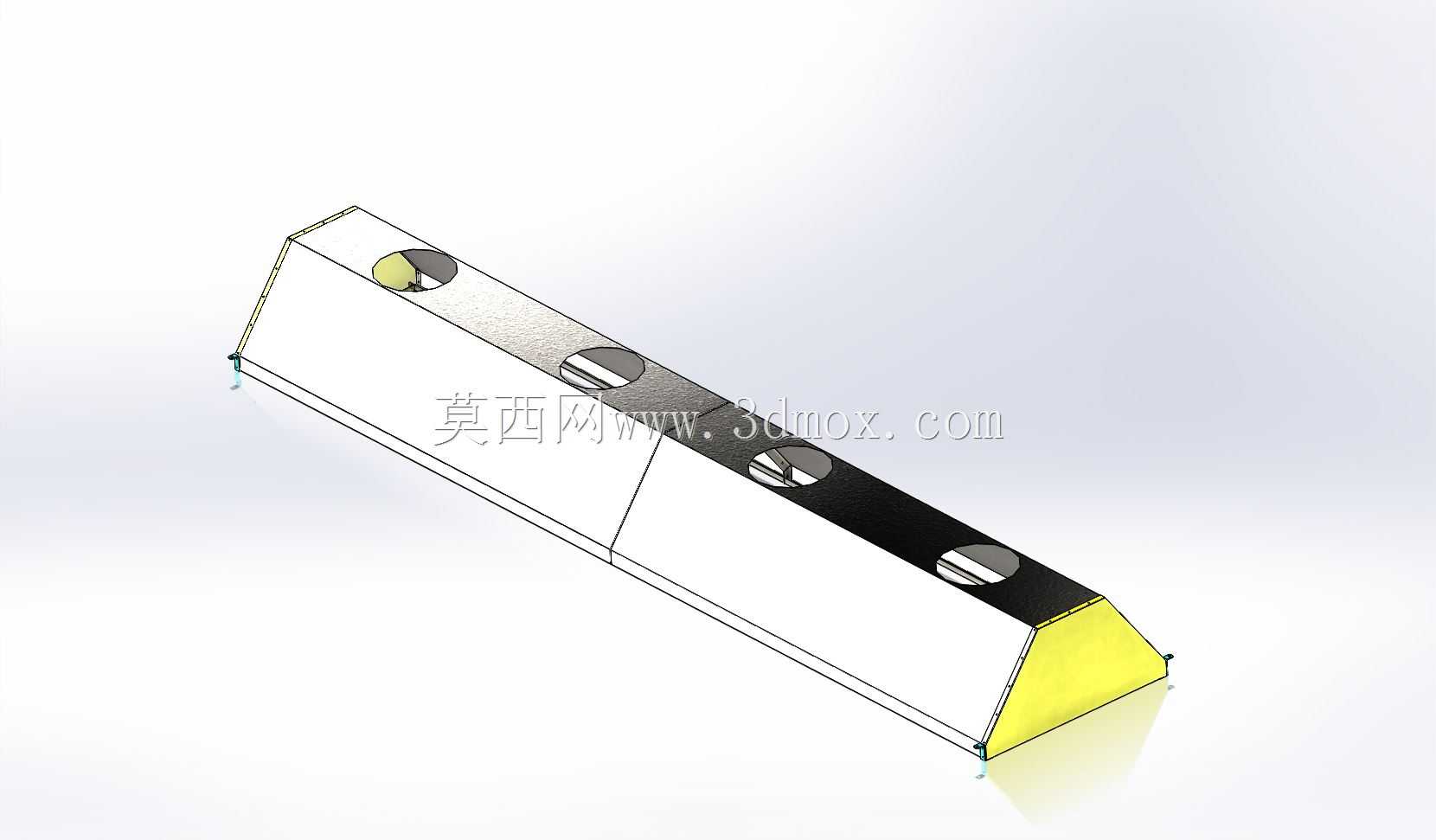

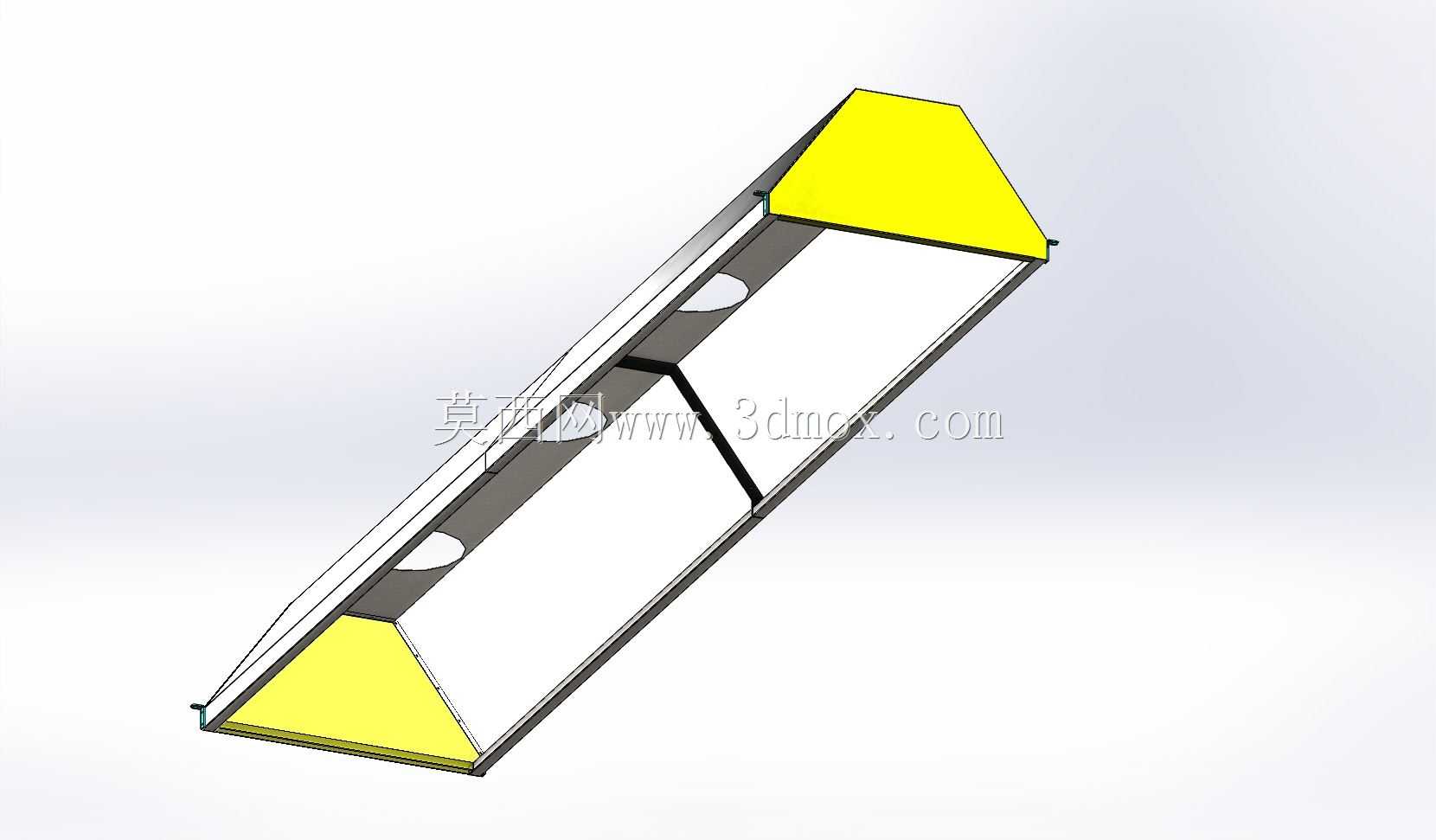

这款长条楔形金属构件主要应用于商用中央空调末端的送风静压分配环节，在吊顶式空气处理机组、卧式风机盘管的出风段承担气流均布与支路送风分配的功能，区别于常规矩形静压箱的方正造型，其楔形截面的设计核心是解决长距离送风时末端动压不足、各出风口风量偏差过大的问题。从结构设计逻辑来看，构件整体采用等宽长条布局，沿长度方向均匀布置四个圆形出风口，每个出风口的翻边高度一致，可直接对接圆形柔性风管，无需额外加装变径接头；构件一端为封闭斜切面，另一端预留主进风口对接位，进风口截面尺寸匹配常规风机盘管的出风法兰规格，安装时无需对原有设备出风口进行切割改造。在实际项目应用中，这类构件常安装于写字楼大开间吊顶内部、工业厂房洁净区的送风夹层中，楔形腔体的渐变截面可以让主气流在腔体内流动时逐步完成动压到静压的转换，避免靠近主进风口的支路风速过高产生风噪，同时保证最远端出风口的送风静压满足设计要求，相比传统等截面静压箱，其沿程阻力损失可降低约15%，适配对送风均匀度要求较高的恒温恒湿车间、医院病房等场景。从建模细节来看，构件的钣金折弯半径统一取板材厚度的1.5倍，所有拼接焊缝均设置于构件非迎风面，避免焊缝凸起干扰腔体内气流组织；四个出风口的中心距严格按照常规吊顶龙骨的间距模数设置，安装时可直接对齐吊顶预留的风口开孔位置，减少现场调整的工作量。构件的整体安装边界需注意，其楔形斜面的最低点距离安装基面需预留不小于20mm的冷凝水排水坡度空间，避免夏季送风时腔体表面产生的冷凝水积存；构件两端的固定耳板采用与本体同材质的钣金件一体折弯成型，安装时通过自攻螺丝固定于吊顶吊杆的横担上，无需额外焊接固定件，整体安装工序可压缩至常规静压箱安装时长的三分之二。在结构强度校核层面，构件板材厚度选取满足1500Pa静压下的变形量要求，腔体内部无需额外加装加强筋，依靠楔形截面的自身结构刚度即可抵抗送风时的内外压差，避免长期运行后板面产生振动异响。
