滑块拨杆式直线换向传动机构

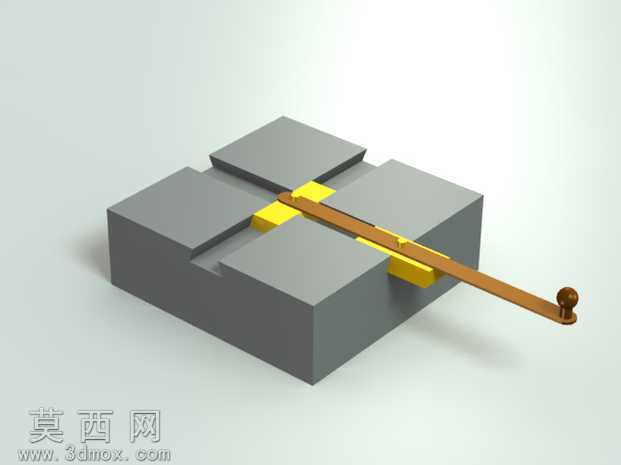

本作品为滑块拨杆式直线换向传动机构的三维建模成果，建模阶段采用参数化特征建模思路，先完成基座基体的草图绘制，通过拉伸凸台命令生成带十字交叉导向槽的灰色基座主体，导向槽的槽宽、槽深尺寸严格按照传动配合公差设定，确保后续滑块装配后无卡滞、无过大窜动间隙。随后完成两个黄色滑动块的建模，滑块外形与导向槽截面精准匹配，采用间隙配合参数预留滑动余量，再构建棕色长拨杆结构，拨杆端部设置球形操作端头，杆身与滑块上的导向卡槽做配合设计，保证拨杆摆动时可同步带动两个滑块沿十字导向槽做垂直方向的直线往复运动，实现换向传动的功能逻辑。材质与渲染阶段，为基座赋予哑光深灰色工程塑料材质，添加细微的磨砂纹理提升真实质感，滑块选用亮黄色硬质工程塑料材质，通过色彩区分强化运动部件的视觉辨识度，拨杆赋予棕褐色金属烤漆材质，球形端头添加轻微的金属反光效果，场景采用柔和的三点布光方案，主光源从左上方45度角投射，形成自然的明暗阴影关系，辅助光源补亮暗部细节避免死黑，顶部添加轮廓光勾勒机构边缘轮廓，背景选用浅灰白色渐变背景突出机构主体。结构设计上，该机构利用十字导向槽的垂直布局，通过拨杆的摆动驱动两个滑块交替滑动，可将单一方向的摆动输入转化为两个垂直方向的直线输出，整体结构紧凑无冗余零件，运动逻辑清晰直观，建模过程中对所有配合面做了干涉检查，确保运动仿真过程中零件间无穿模、无碰撞，可完整演示拨杆摆动时两个滑块的同步换向运动过程，直观展示该类直线换向传动机构的工作原理，可用于机械原理教学演示、简易换向装置的结构参考。
