鼓式制动器内部结构三维设计模型

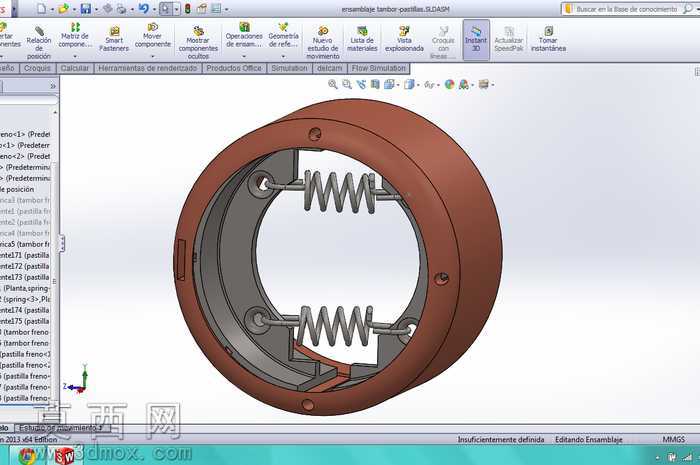

本模型为鼓式制动器的完整三维结构设计，采用SolidWorks 2013完成全参数化建模，整体建模过程遵循机械设计的实际加工装配逻辑，所有零件均按照真实制动器的尺寸比例进行1:1还原。模型整体呈现半剖展示状态，可清晰观察内部的全部装配结构，外部为棕褐色的制动鼓壳体，建模时通过旋转凸台命令生成主体轮廓，对壳体上的安装定位孔、工艺槽等细节特征均做了精准还原，材质渲染上采用了铸铁类的哑光棕褐色质感，还原了制动鼓实际的铸钢材质视觉效果。内部核心组件包含两个对称布置的制动蹄，以及两根连接制动蹄的回位弹簧，制动蹄部分通过拉伸、切除等命令完成摩擦衬片、蹄筋、安装支座的结构搭建，摩擦衬片部分赋予了深色耐磨材质的渲染效果，蹄体部分采用金属灰的钢材质感，清晰区分不同功能部件。回位弹簧部分采用螺旋扫描命令完成精准建模，还原了弹簧的有效圈数、节距、端部挂钩结构，材质上赋予了弹簧钢的亮面金属质感，清晰展现弹簧的拉伸复位功能结构。建模过程中严格遵循装配约束关系，制动蹄与安装基座的铰接约束、弹簧与制动蹄挂点的配合约束、制动鼓与内部组件的同轴度约束均完全符合实际机械装配要求，无干涉错位问题。设计思路围绕鼓式制动器的工作原理展开，通过半剖的展示形式直观呈现制动时制动蹄外张贴合制动鼓内壁、解除制动时弹簧拉动制动蹄复位的结构逻辑，所有零件均可单独导出用于工程图生成、结构受力分析或运动仿真，模型同时兼容STEP、IGES等通用三维格式，可导入各类三维软件进行后续的二次设计、结构优化或教学演示使用，完整还原了鼓式制动器的核心机械结构，清晰展现了这类传统制动部件的内部构造与装配关系。
