屋面穿管锥形密封防水基座结构

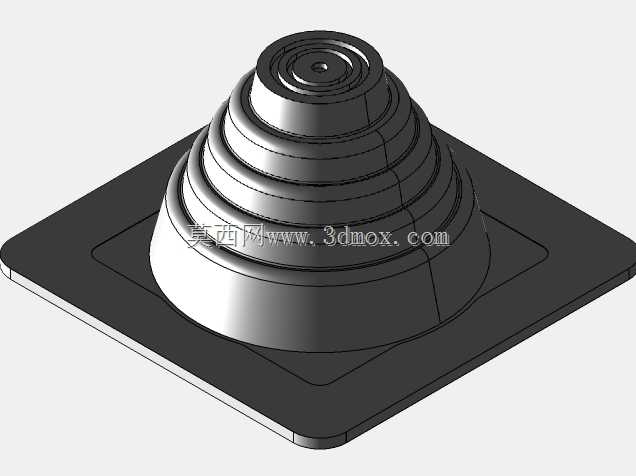

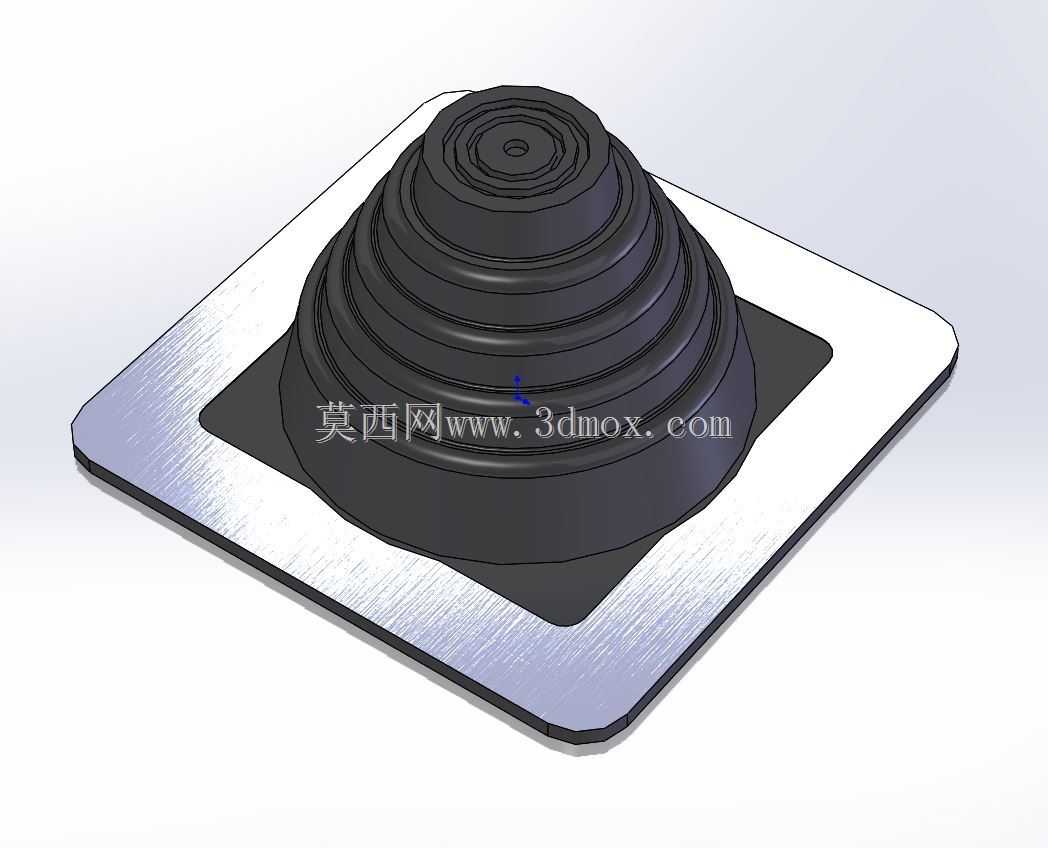

在彩钢瓦、混凝土预制屋面的机电管线穿设作业中，管线与屋面开孔的衔接位置一直是渗漏高发节点，常规打胶、卷材包覆的处理方式，受屋面温差形变、紫外线老化、管线振动等因素影响，往往在投入使用两到三年后就会出现密封失效、雨水倒灌的问题，后期运维补漏不仅要高空作业，还容易破坏原有屋面防水层，综合成本居高不下。这款锥形防水基座正是针对这类场景设计的穿管密封构件，核心作用是在屋面开孔位置形成柔性过渡密封结构，隔绝雨水沿管线与屋面的缝隙渗入室内。产品采用方形法兰底座加多层阶梯锥形套的组合结构，方形底座的边缘做了圆弧过渡处理，安装时底座与屋面面层完全贴合，可配合密封胶或防水压条固定，适配平面、小坡度屋面的安装需求，底座的尺寸边界覆盖常规屋面开孔的预留余量，不需要额外扩大开孔尺寸，能减少现场施工的裁切工作量。上部的多层阶梯锥形套采用同心阶梯设计，不同直径的阶梯环可以适配多种外径的穿设管线，现场施工时只需要根据实际穿管的外径，裁切对应尺寸的阶梯环顶端，就能让锥套内圈与管线外壁紧密贴合，不需要针对不同管径单独定制密封件，大幅降低了现场物料的备货种类。设计阶段重点考虑了屋面的复杂工况，锥形套的阶梯结构带有一定的形变余量，当管线因为热胀冷缩出现轴向位移、或者因为设备运行产生小幅径向振动时，柔性的锥套结构可以跟随管线产生适配形变，不会因为刚性拉扯出现密封面开裂的问题。底座与锥套为一体化成型结构，不存在拼接缝隙，从结构上避免了构件本身的渗漏隐患，锥套的外壁做了多道环形凸起，一方面可以增加结构的整体强度，避免长期户外使用出现锥套塌陷变形，另一方面也能让表面附着的雨水快速沿锥面滑落到底座位置，顺着屋面排水坡排走，减少积水在密封面停留的时间。安装时不需要复杂的专用工具，只需要将底座对准屋面开孔位置，穿入管线后裁切对应阶梯环，再将底座与屋面压合固定即可，相比传统的卷材防水做法，施工效率能提升数倍，同时密封可靠性更稳定，能适配金属屋面、混凝土屋面、光伏屋面等多种场景的穿管密封需求，不管是电气穿线管、给排水管、通风管的穿出节点，都能通过这个构件实现长效密封。
