18650与特斯拉4680圆柱电芯结构对比

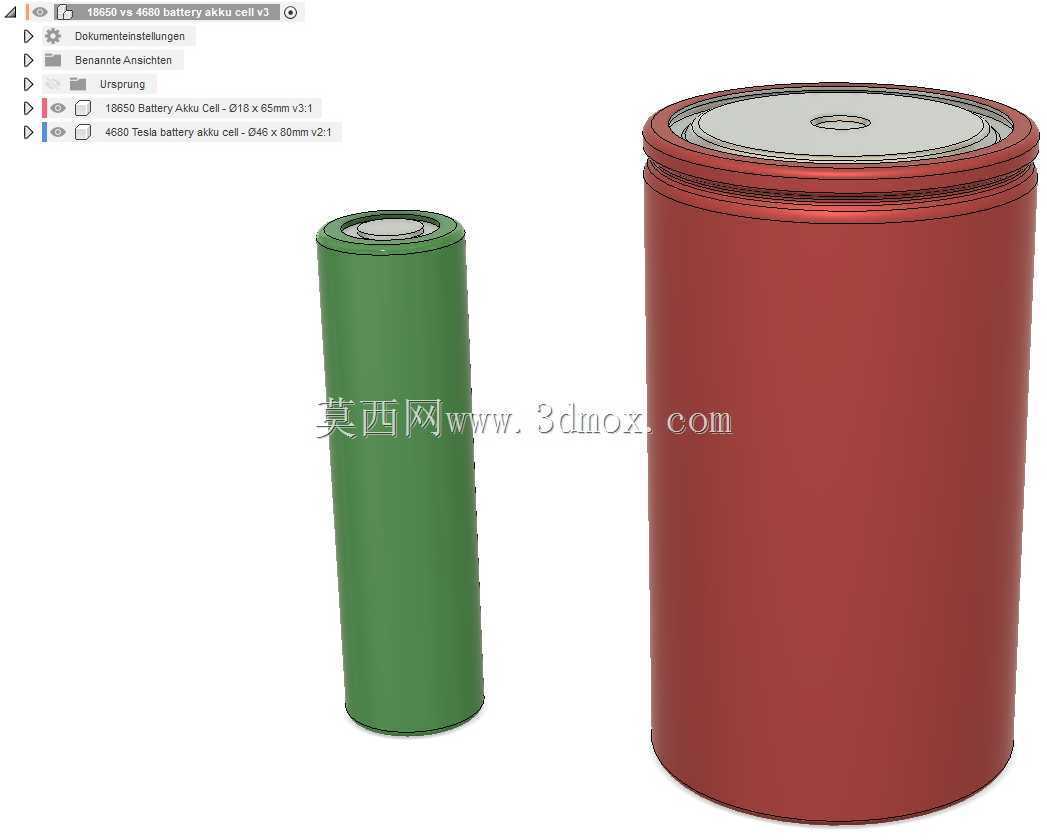

　　圆柱电芯在新能源汽车、储能柜、便携式电源和工业电池包中一直占据重要位置，不同规格之间的尺寸差异会直接影响模组排布、热管理空间、支架开孔以及汇流排焊接路径。这套三维结构把18650小直径圆柱电芯与4680大圆柱电芯放在同一装配环境中表达，重点不是展示外观渲染，而是让结构工程师在做电池包概念布置时，能够直观核对两种电芯的径向占位、轴向高度、极柱端面和壳体边界。

　　从实际使用看，18650电芯成熟度高，单体体积小，适合密集成组，在早期电动工具、低速电动车、笔记本电池和小型储能设备中应用广泛；它对支架定位精度要求较高，数量多会带来采样点、焊接点和连接件数量增加的问题。4680电芯则通过更大的直径和高度提升单体容量，减少模组内电芯数量，有利于降低连接复杂度，并在整车电池包中配合结构件实现更高的空间利用率。大圆柱方案在热失控隔离、冷却面布置和膨胀间隙预留方面，与小圆柱方案有明显不同，不能简单按比例放大原有支架。

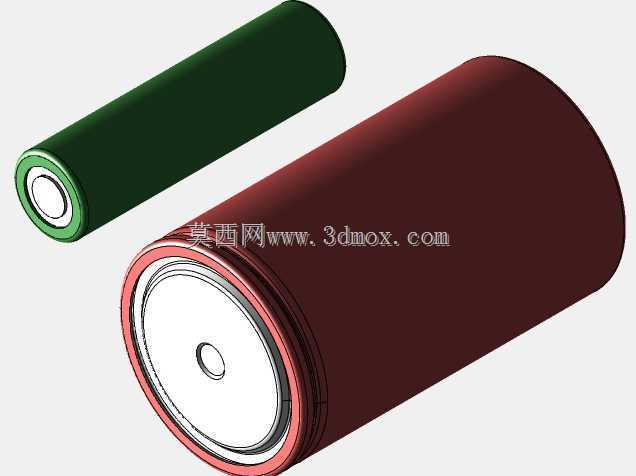

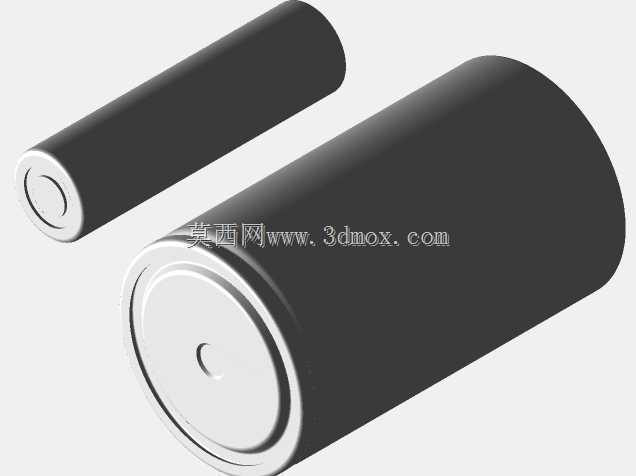

　　建模时先以电芯主体圆柱为基准，分别建立壳体、顶部封口、极柱区域和底部轮廓。18650外形细长，模组中相邻电芯中心距接近直径加安全间隙，塑料支架通常需要设置均匀的蜂窝或矩阵孔位；4680直径更大，单颗电芯占用面积显著增加，孔位之间的肋宽、爬电距离和冷却通道宽度都要重新校核。顶部极柱区域需要与激光焊片、镍片或铜铝汇流排保持可靠接触，模型中保留端面台阶，有助于在装配阶段检查焊片压覆范围，避免后期出现干涉或焊接有效面积不足。

　　安装边界方面，细长电芯对侧向约束更敏感，支架上下两端应控制插入深度和晃动量；大圆柱电芯重量和容量更大，底部支撑、端面压紧以及膨胀补偿更关键。电池包布置时，不能只看电芯标称直径，还要把绝缘膜厚度、支架圆角、采样线束走向、冷却板厚度和维修拆卸空间一起纳入检查。两种电芯并列表达，也便于在方案评审中比较成组数量、重量分布、维护方式和热管理路线。

　　对于三维建模人员，这类模型的价值在于把抽象规格转化为可测量的空间关系：圆柱侧壁决定最小排布节距，端面结构决定电连接方案，高度差决定模组压板和缓冲泡棉的设计。围绕这些几何边界继续细化支架、绝缘件、冷却板和汇流排，能够减少从概念设计到工程详图阶段的反复修改。
