4680规格圆柱动力锂电池结构

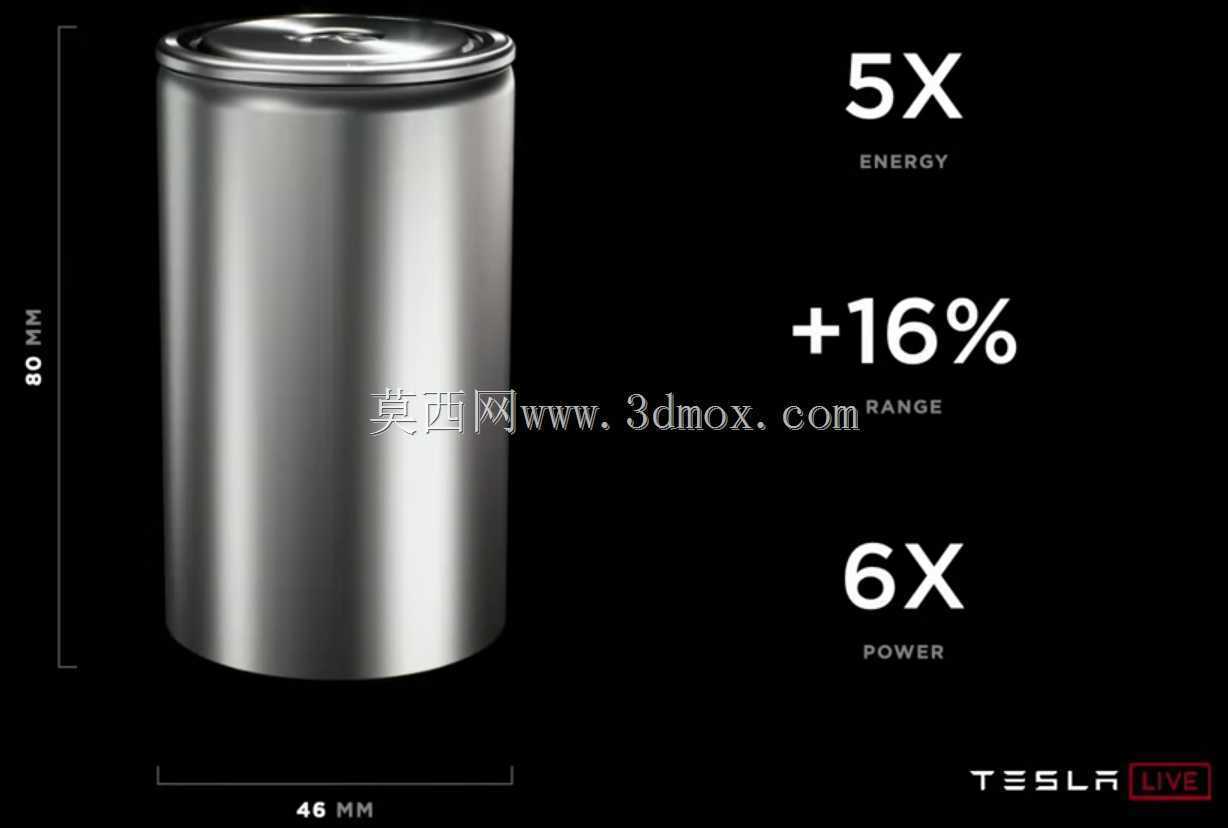

　　该结构围绕大直径圆柱电芯的工程化应用展开，主体采用46mm级直径、80mm级长度的圆柱轮廓，适合在新能源汽车电池包、固定式储能柜、工业备用电源以及高倍率动力设备中进行成组布置。相比传统小直径圆柱电芯，单体容量提升后，系统内电芯数量、采样支路、连接件数量和装配工序都可相应减少，结构工程师在进行模组布局时，能够更直接地控制体积利用率与热管理边界。

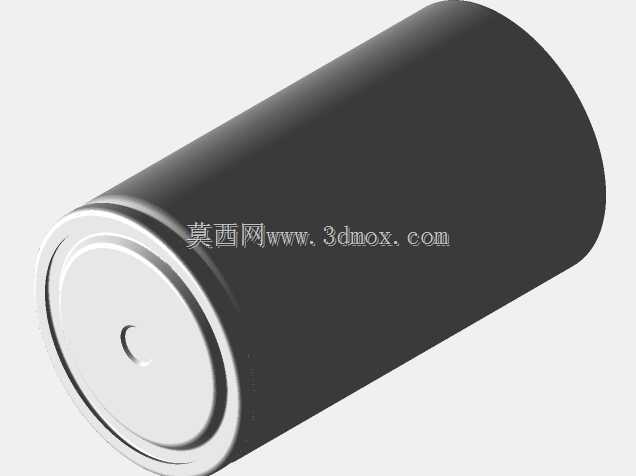

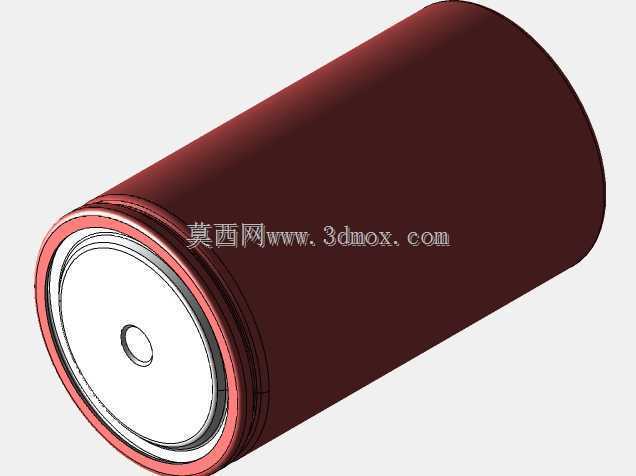

　　模型重点表现了电芯外部钢壳、端部封口、正极凸台以及端面绝缘关系。圆柱壳体承担封装和部分结构承载作用，端部卷边区域体现了金属外壳与盖板之间的密封约束；中心小凸台用于区分极柱位置，端面环形区域则对应绝缘、密封和集流连接的配合关系。实际设计中，这些位置不仅影响激光焊、超声焊或Busbar连接工艺，也关系到充放电过程中电流路径、局部发热和膨胀间隙。

　　从布置角度看，圆柱电芯之间需要保留稳定的中心距，既不能因间隙过小导致热耦合过强，也不能因间距过大牺牲包体能量密度。模型可用于校核模组侧板、端板、支架、缓冲垫和汇流排的空间关系：径向依靠塑料支架或灌封结构定位，轴向通过端板约束成组后的累积公差，端面则需给焊接片、采样线和绝缘片留出操作空间。对于热管理方案，圆柱侧壁适合配合蛇形冷却板、导热胶或浸没式冷却介质，端部则应避免连接片与壳体异常接触。

　　建模时采用回转体为主的构建方式，外壳通过旋转特征形成连续圆柱面，端部细节再叠加凸台、环槽和封口轮廓。这种处理方式既能保留外观识别度，也便于后续在装配环境中进行干涉检查。若用于更精细的工程分析，还可在该基础上补充内部卷绕层、极耳、泄压结构和绝缘膜，使模型进一步服务于热失控仿真、模态分析和成组工装开发。整体结构简洁，但在动力电池系统设计中，单体外形、端部连接和安装间距会直接影响模组可靠性与制造可行性。
