锯齿形加热线烘干热风发生结构

该结构主要应用于小型工业烘干设备、实验室热风烘干装置的热风发生段，承担将常温空气流经加热区域后升温为指定温度热风的核心功能，可适配小型物料烘干、工件表面除湿、局部加热固化等多种工业场景，在对热风均匀度有一定要求的小型烘干工位中，能有效避免传统直排加热线带来的出风温度分层问题。

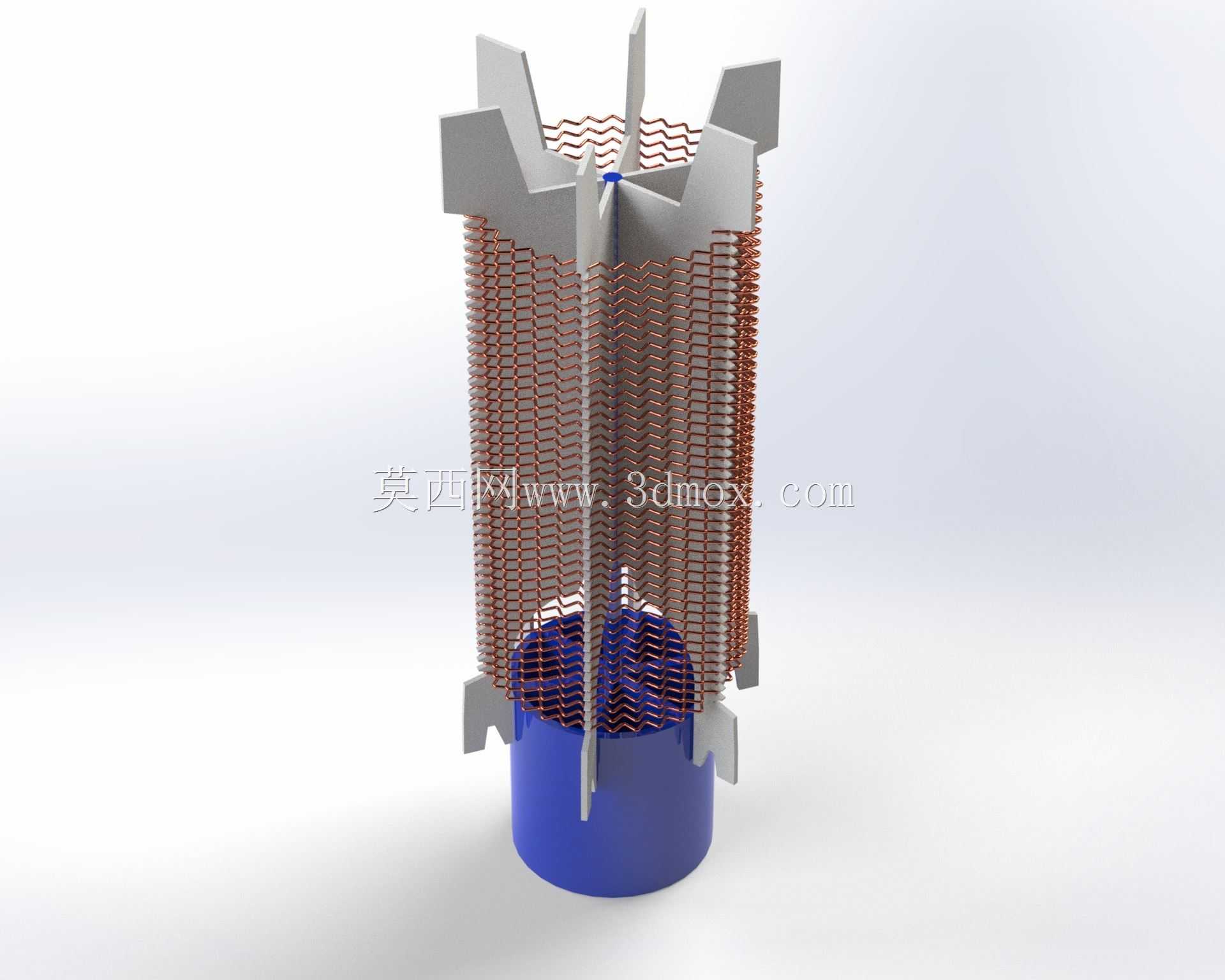

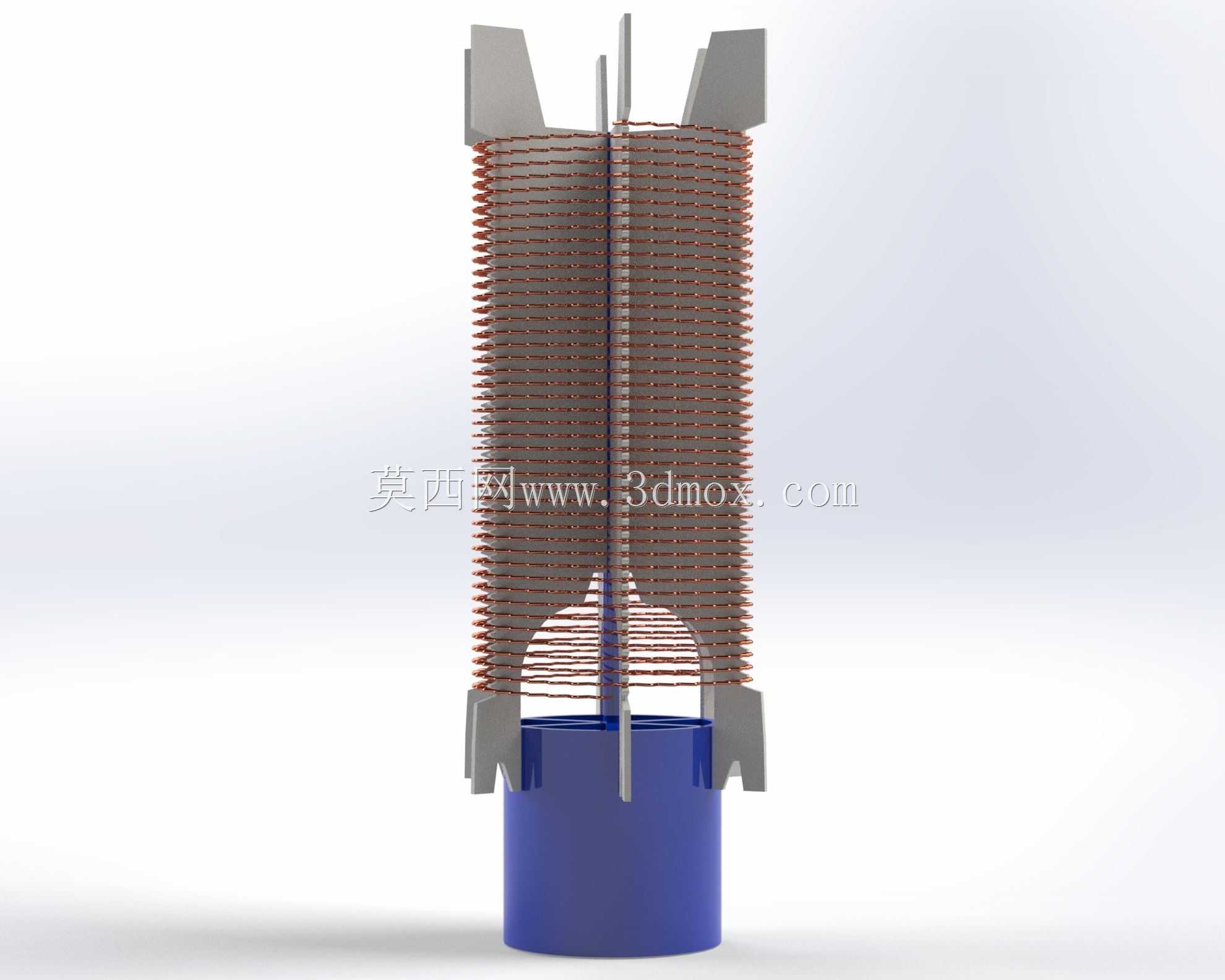

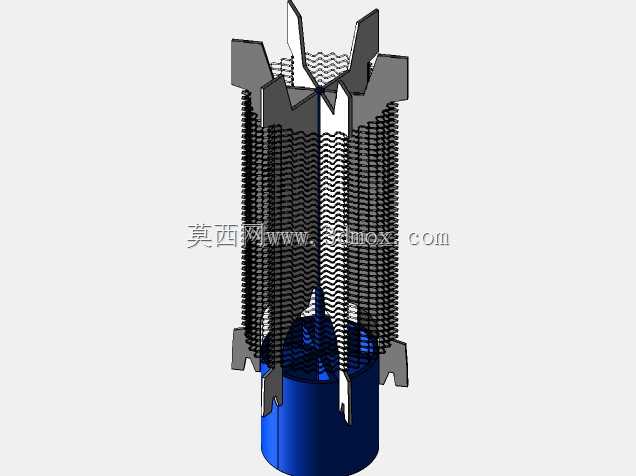

设计过程中首先考虑加热线的排布形式，采用锯齿形也就是之字形波浪排布的镍铬加热丝，相比等距直排结构，相同安装空间内加热丝的有效发热长度可提升40%以上，同时波浪形的弯折结构能让气流在穿过加热丝阵列时形成微小紊流，让不同位置的空气与加热丝充分接触，减少出风截面的温差。上下端的定位支架采用耐温绝缘材质加工，每道卡槽对应加热丝的弯折拐点，既可以固定加热丝的排布间距，避免长期高温工作后加热丝形变下垂导致的间距不均、局部短路问题，也能将加热丝与外部金属支撑结构完全绝缘，提升设备运行的电气安全性。

底部的圆柱形基座为安装定位基准，其外径与常规小型鼓风机的出风口尺寸匹配，可直接对接常用的小型离心风机出风口，无需额外设计变径连接结构，基座上预留的固定卡扣可直接卡入风机端的对应安装位，减少现场安装的紧固件使用量，降低装配工时。外围的导流散热鳍片结构一方面可以约束气流流向，让鼓风机送出的空气全部穿过加热丝阵列，避免无加热旁通风路导致的出风温度不足，另一方面也能将加热丝向外辐射的多余热量导回气流通道，减少热量向设备外壳传递，降低外壳的温升幅度，避免操作人员误触烫伤。

设计时充分考虑安装边界，整体结构的径向尺寸控制在适配120mm直径出风口的范围内，轴向高度可根据所需加热功率调整加热丝的排布层数，不需要改动上下定位支架与基座的接口尺寸，可快速适配不同功率等级的烘干设备需求。加热丝的弯折角度经过反复校核，既保证足够的发热长度，也避免弯折半径过小导致加热丝内部应力集中，延长加热丝的高温使用寿命。支架上的定位槽深度经过计算，可耐受加热丝长期工作的热胀冷缩形变，不会出现加热丝从卡槽脱出的问题。气流穿过加热丝阵列后的阻力经过测算，与常规小型鼓风机的风压参数匹配，不会出现风阻过大导致的出风量不足问题，保证热风输出的流量满足烘干工位的需求。
