带活门活塞组手动压水取水装置

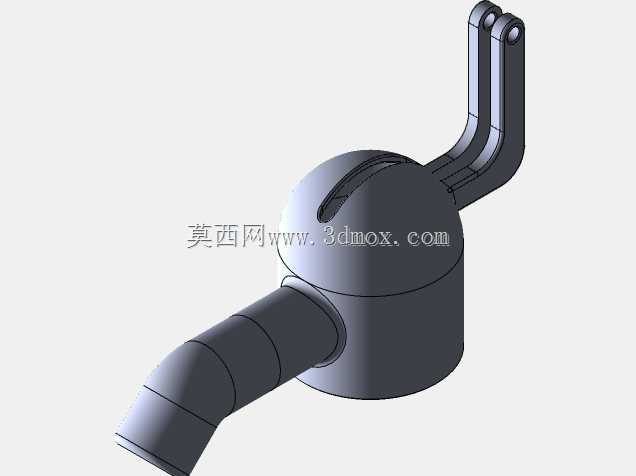

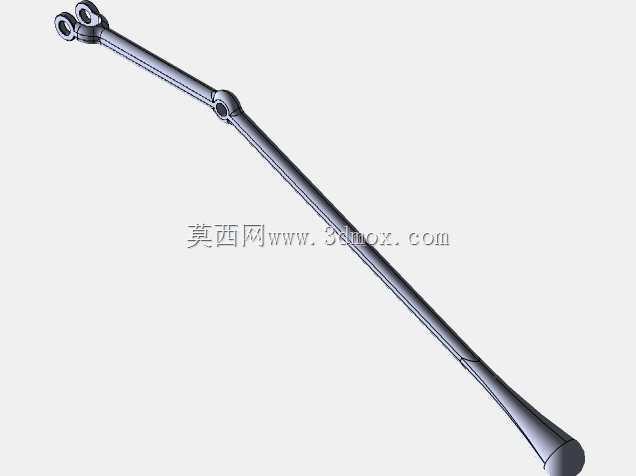

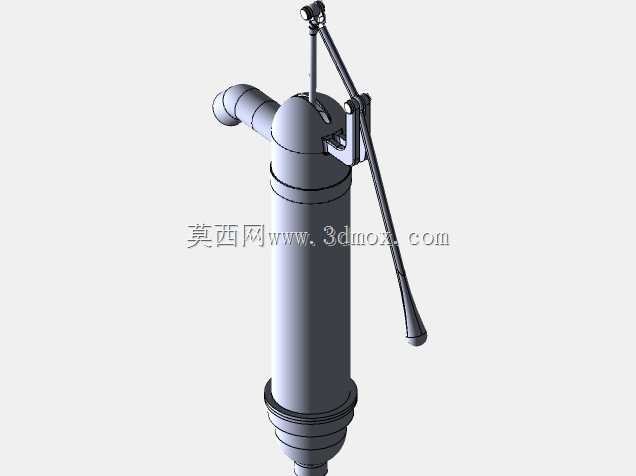

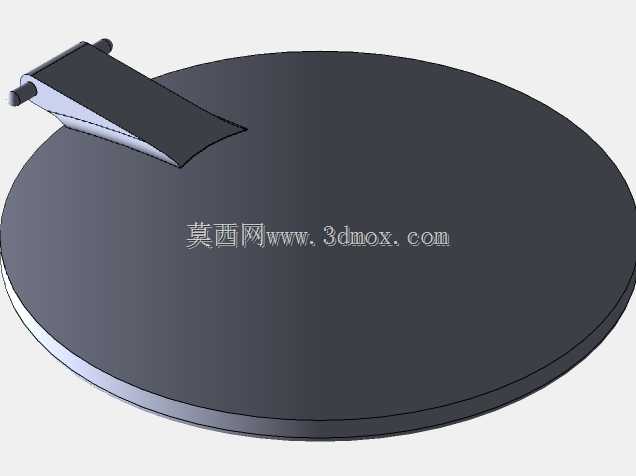

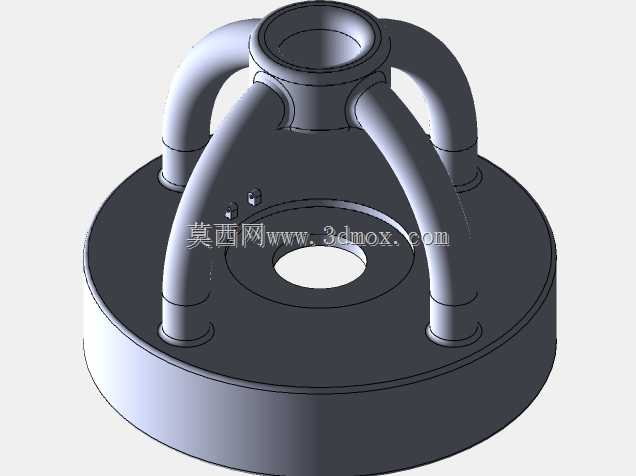

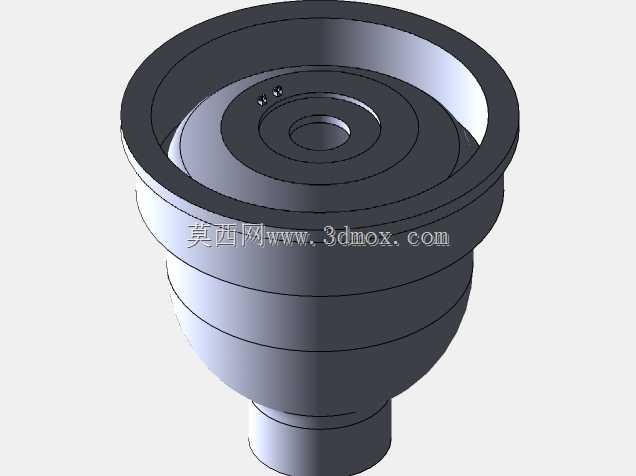

在无集中供水管网覆盖的乡村散户取水、野外临时作业点位供水、小型应急取水场景中，这类带活门与活塞组的手动取水装置是适配性极强的流体输送设备，不需要外接电源或其他动力源，仅依靠人力操作压杆即可完成水体提升作业，适配浅层地下水取用、零散点位临时供水的实际需求。从结构设计逻辑来看，整套机构的核心做功单元集成在立式筒状泵腔内部，活塞组与筒体内壁做精密间隙配合，配套的密封件可保证压动过程中泵腔形成稳定负压，活门组件采用单向导通结构，压杆下压时活塞上行，泵腔下部形成负压将进水管路内的水体吸入腔室，提动压杆时活塞下行，下部活门关闭、上部出水通路活门开启，腔室内的水体被压入出水弯管向外排出，整套动作循环不需要额外的阀组控制，完全依靠活塞运动带来的腔室压力变化实现活门的自动启闭，结构可靠性高，日常维护仅需定期检查活塞密封件的磨损情况即可。外形设计上采用立式长筒结构，下部为进水连接端，可直接对接伸入水源的进水管路，侧部伸出的出水弯管可直接对接盛水容器或短距离输水软管，上部的压杆做了加长力臂设计，操作时不需要施加过大的下压力即可完成泵水动作，安装时仅需要将泵体垂直固定在取水口的支撑台面上，保证下部进水管路密封不进气即可正常工作，安装边界没有复杂的地基要求，零散农户可自行完成安装调试。结构建模过程中重点还原了活塞与泵腔的配合公差、活门的启闭活动行程、压杆与泵体连接铰点的转动自由度，各部件的装配关系完全按照实际加工装配逻辑搭建，可直接用于结构原理演示、非标取水设备改型设计的参考，对于需要设计小型手动流体输送设备的结构从业者来说，可直接参考其负压形成逻辑、单向活门的布置方式，结合实际取水扬程、流量需求调整泵腔直径、活塞行程、压杆力臂长度，快速完成适配特定场景的手动泵结构设计。
