吸顶式消防烟雾探测感应装置结构

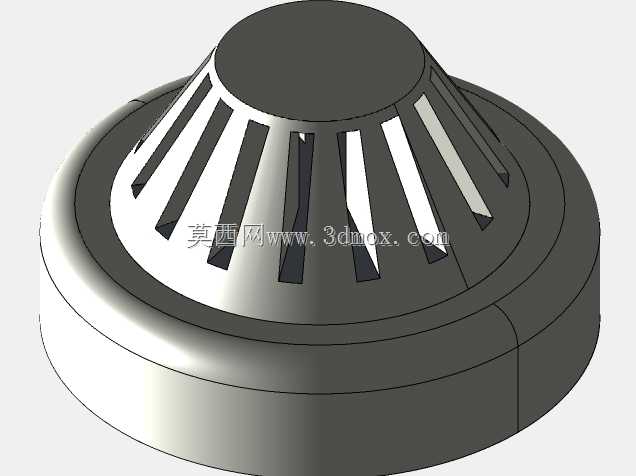

在民用建筑、工业厂房、商业综合体的消防预警体系中，吸顶安装的烟雾探测装置是前端感知层的核心部件，承担着火灾初期阴燃阶段的烟雾颗粒捕捉与信号触发功能，是整个消防报警系统最先捕捉火情隐患的终端节点。这款探测装置采用圆形薄壳式整体结构，整体轮廓做了大圆角过渡处理，没有尖锐的棱角凸起，既可以避免安装后磕碰过往人员，也能减少日常清洁时的积灰死角，适配绝大多数室内吊顶的装修风格，不会在安装后产生突兀的视觉违和感。从结构设计层面来看，装置外圈为封闭的安装基座壳体，内部预留了电路板固定位、接线端子安装腔以及与吊顶底座卡接的卡扣结构，安装时仅需提前在吊顶预留对应接线孔，将底座固定在预埋接线盒上，再通过旋转卡扣将主体与底座锁紧即可完成装配，不需要额外的复杂固定件，能大幅降低现场施工的安装难度。装置中部的环形区域均匀排布了斜向进烟槽，槽道采用向内倾斜的角度设计，既可以保证外界环境中的烟雾颗粒能够顺畅进入装置内部的感应腔，被内部的光电感应元件捕捉，又能阻挡外界的大颗粒灰尘、飞虫直接进入感应腔造成误报，同时斜向槽道的结构也能避免日常清洁时液体直接泼溅渗入内部电路，提升装置在复杂室内环境下的运行稳定性。在安装边界的考量上，这款装置的整体厚度控制在较低范围，安装完成后突出吊顶表面的高度较小，不会对层高较低的空间造成压抑感，安装时需要与墙面、灯具、空调出风口保持足够的安全距离，避免气流直吹或者遮挡影响烟雾进入感应腔的效率，同时要避开厨房、浴室等常年存在油烟、水汽的区域，防止非火灾产生的气溶胶颗粒触发误报警。装置的顶面为平整的封闭面，既可以作为品牌标识、指示灯的安装载体，也能在结构上提升整个壳体的抗形变能力，避免安装过程中用力过大导致壳体开裂。从实际应用的角度出发，这类烟雾探测装置的结构设计需要平衡进烟效率、防护等级、安装便捷性三个核心维度，进烟槽的宽度、倾斜角度、排布密度都经过反复校核，既不能过宽导致防护能力下降，也不能过窄阻碍烟雾进入感应腔延迟报警响应时间，壳体的卡扣结构需要保证长期使用后不会因为温度形变、积灰导致拆卸困难，方便后期的设备维护与电池更换。
