便携双面刃磨油石打磨工具结构设计

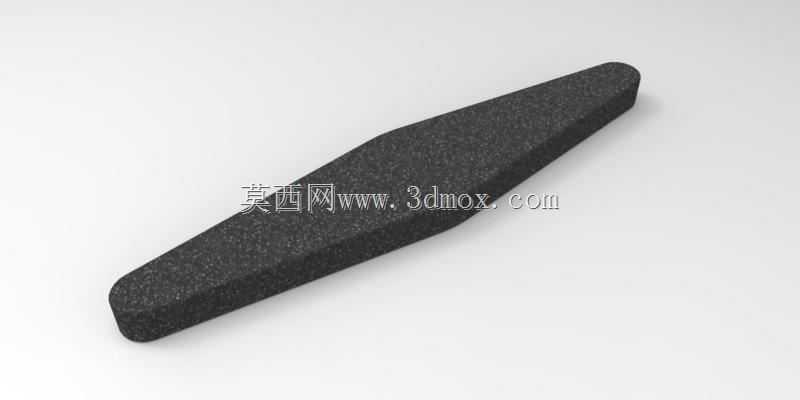

这款手持磨具的结构设计完全围绕现场手工修磨的实际工况展开，整体采用两端收窄的梭形扁平结构，主体厚度控制在8mm区间，整体长度适配成年男性单手握持的发力范围，中部最宽处约30mm，向两端逐步收窄至圆弧端头，既避免尖锐棱角造成的握持划伤，也能适配不同大小的修磨面作业需求。在机加工车间的日常运维场景中，这类磨具主要用于去除工件棱边的加工毛刺、修磨车刀/钻头等切削刀具的刃口崩缺、打磨焊接作业后残留的焊瘤与飞溅，也可用于设备装配过程中配合面的微量修配，相比固定式砂轮机，它不需要电源接入，能直接在设备安装现场、高空作业工位完成修磨作业，不受场地与动力条件限制。设计时特意将整体截面做了等厚处理，两个大平面保持较高的平面度，可用于平面度要求不高的工件表面打磨，两端的圆弧收窄结构，能伸入狭窄的沟槽、孔口边缘完成局部修磨，解决了方形磨块边角无法进入狭小空间的问题。握持区域的表面做了粗糙纹理处理，和磨石本身的磨削材质保持一致，不需要额外加装手柄，作业时手掌直接贴合磨具侧面即可发力，避免了手柄结构在长时间使用后出现的松脱、断裂问题，也减少了整体结构的额外尺寸，方便放入工装口袋随身携带。从安装边界来看，这款磨具不需要额外的固定装夹结构，完全依靠手部握持控制磨削进给量，作业时可根据修磨需求灵活调整磨削角度，针对刀具刃口修磨时，可通过手指控制磨具倾斜角度，精准修磨出所需的刃口后角，不会像大型磨削设备那样因为进给量过大造成刃口退火。材质选用高硬度碳化硅磨料烧结成型，整体结构致密均匀，磨削过程中磨粒能够均匀脱落，持续露出新的锋利磨粒，不会出现局部过硬导致的磨削面划痕不均问题，同时整体具备足够的抗折强度，正常握持发力磨削时不会出现断裂碎裂的情况，适配金属工件、硬质合金刀具、部分非金属零件的粗磨与半精磨作业场景。在装配维修场景中，遇到零件配合过盈量较小的情况，也可使用这款磨具对配合面进行微量打磨，逐步调整配合间隙，不需要将零件转运至磨床工位，大幅缩短现场维修的等待时间，是车间工位、维修班组常备的手工磨削工具。
