参数化可调长度12毫米LED灯条结构设计

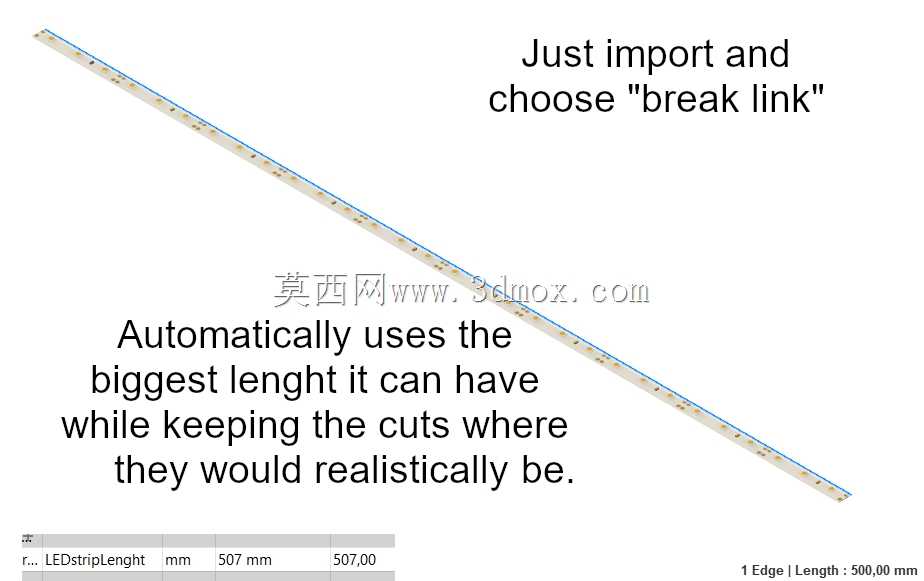

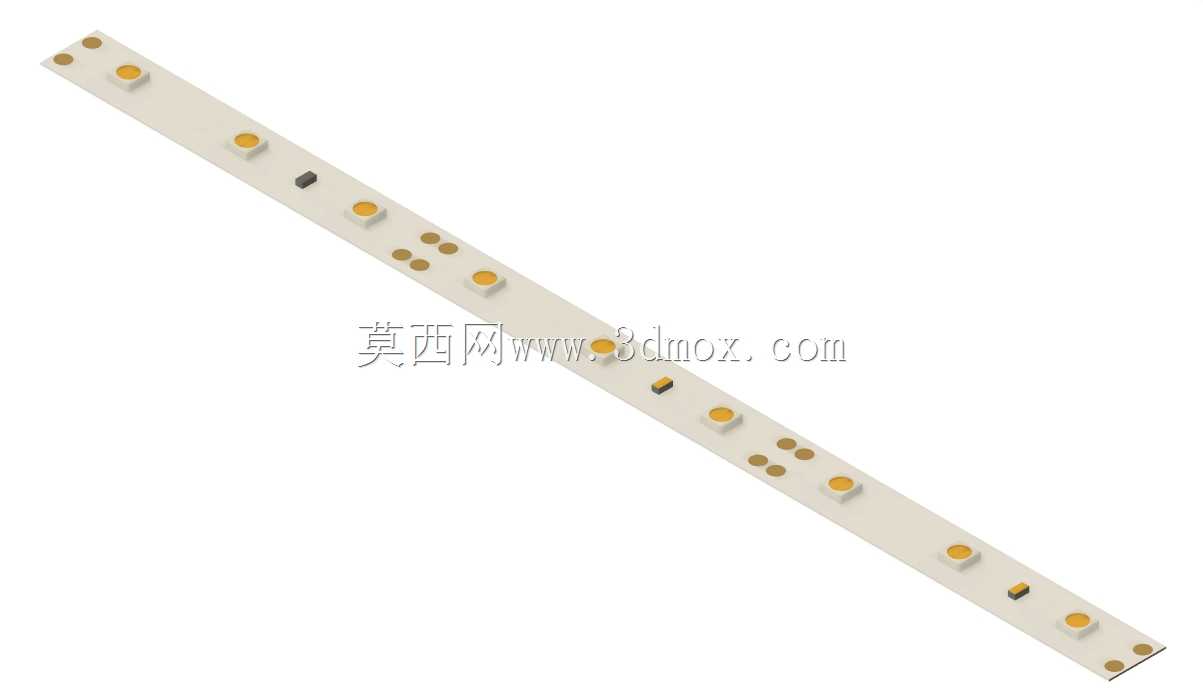

在工业照明、设备状态指示、消费电子背光、小型装饰照明等场景中，窄幅LED灯条的应用十分广泛，常规固定长度的灯条往往难以适配不同安装空间的需求，经常需要现场裁切或者拼接，不仅增加装配工作量，还容易因为裁切位置不当导致灯珠失效、线路断路等问题。这款12毫米宽度的LED灯条采用参数化设计逻辑，核心设计思路是将灯珠排布、线路走线、板件边界都做了关联约束，使用者只需要调整总长度参数，模型就能自动完成灯珠的等距排布、铜箔线路的延伸、板件轮廓的更新，不需要手动逐个调整灯珠位置或者重新绘制走线，能大幅缩短不同长度规格灯条的设计迭代周期。从安装边界来看，这款灯条的板宽固定为12毫米，属于窄幅设计，能够嵌入到设备的窄槽、型材卡槽、狭小的装配间隙中，适配多数常规的铝型材灯槽安装尺寸，板厚采用常规FR-4板材的标准厚度，安装时可以通过背胶粘贴、卡槽卡接、螺丝固定等多种方式完成装配，不需要额外定制特殊的安装辅件。在功能特性上，灯条上的灯珠按照均匀间距排布，预留了限流元件的焊接位置，不管是做低压直流供电的设备指示灯，还是做连续排布的照明光源，都能通过参数调整适配不同的功率密度需求，当调整总长度时，灯珠的间距会自动保持在合理的光学混光范围内，不会出现长度调整后灯珠间距过大导致的光斑不均问题，也不会因为间距过小造成局部散热压力过大。实际选型使用时，设计人员可以根据具体的安装空间长度直接调整参数生成对应规格的三维模型，直接导入到整机装配中做干涉检查，不需要反复测量不同长度成品灯条的尺寸，也能提前预留出线端的位置、安装孔位的排布，避免装配阶段出现尺寸不匹配的问题。在结构细节上，灯板的两端预留了接线焊盘位置，不管是做单端进线还是两端拼接都能适配，板边的圆角处理也做了参数关联，调整长度时不会出现板端直角尖锐的问题，符合电子产品的安全设计要求，同时灯珠的焊盘尺寸、限流元件的封装尺寸都按照标准贴片元件的焊接要求设计，导出工程文件后可以直接用于PCB打样，不需要二次调整封装尺寸，能有效衔接设计与生产环节。
