可加工组装式参数化电缆拖链结构设计

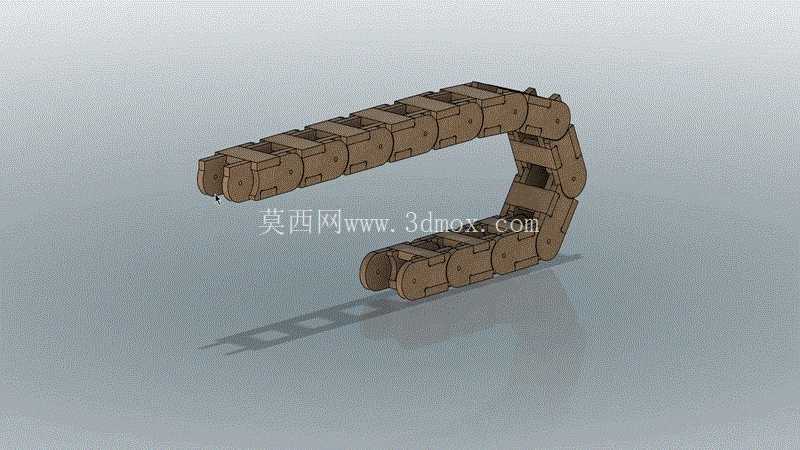

　　在各类自动化生产线、数控加工设备、移动作业机械的布线场景中，电缆拖链是保护内置线缆、油管、气管随运动部件同步往复移动的核心防护部件，避免线缆在反复弯折、拖拽过程中出现外皮磨损、线芯断裂、管路弯折堵塞等故障，大幅提升移动布线系统的使用寿命与运行稳定性。这款参数化拖链采用模块化拼接结构，单节链节之间预留45度轴向转动自由度，可根据实际设备的行程长度自由拼接对应数量的链节，无需额外开模定制固定长度的拖链产品，适配不同行程的移动轴布线需求，从短行程的检测机构移动布线到长行程的龙门设备传动布线都能灵活适配。

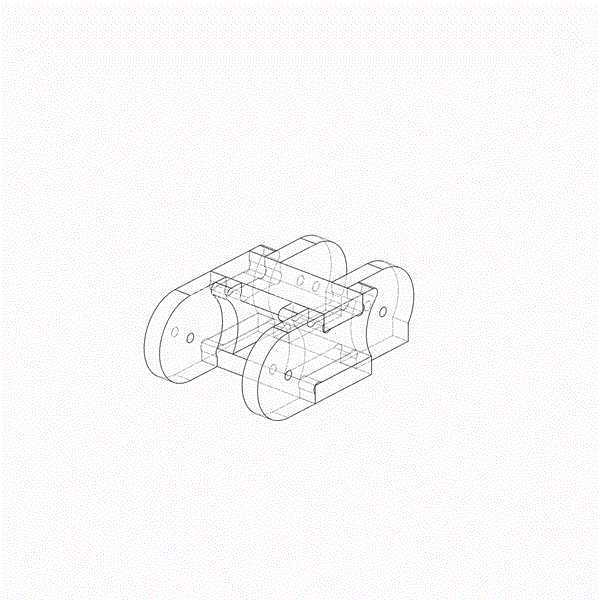

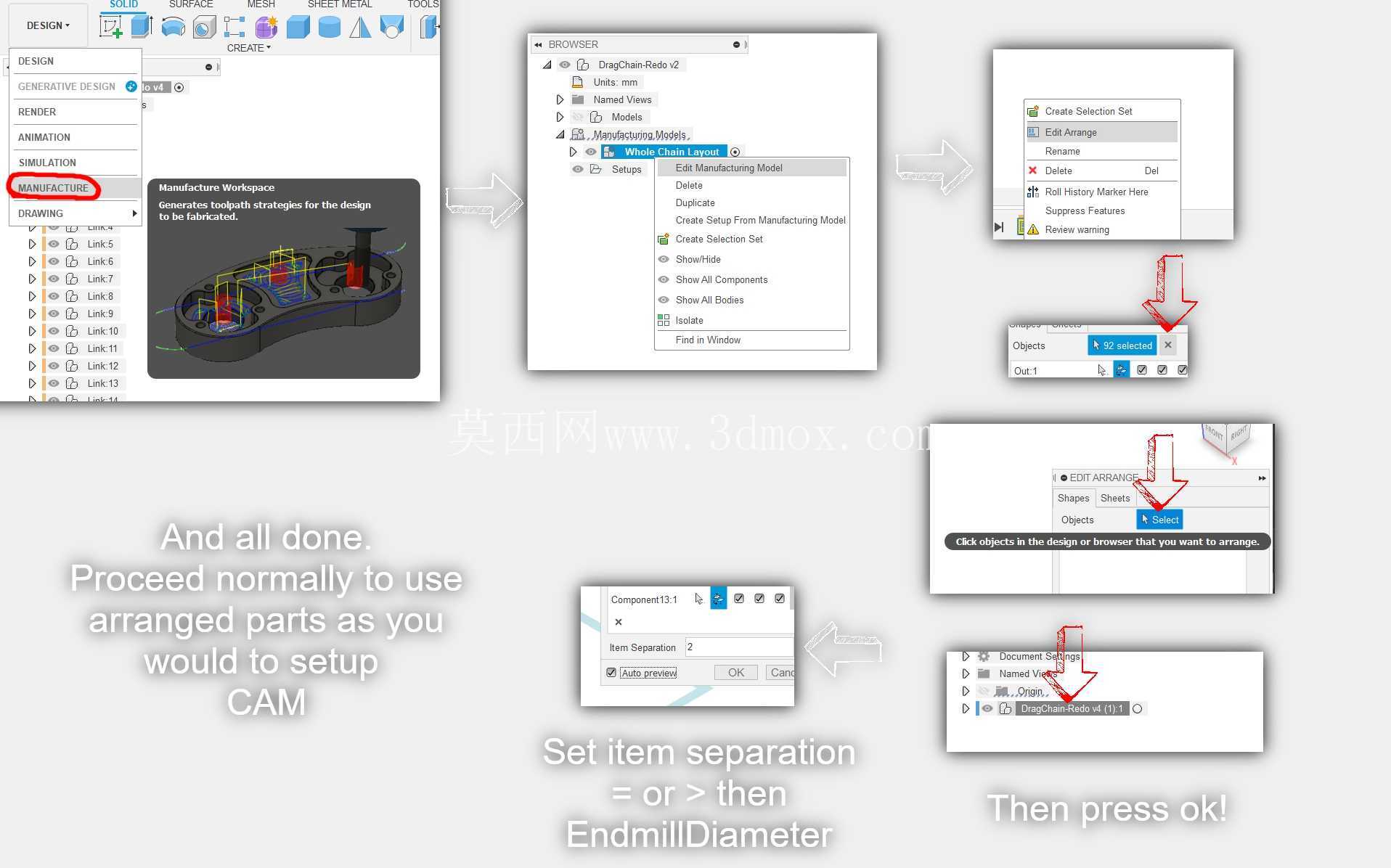

　　从加工适配性来看，该拖链结构完全适配常规CNC铣床加工工艺，加工时选用直径约为所选板材厚度一半的立铣刀即可完成全部特征加工，不会出现刀具无法到达的封闭切削死角，若采用激光切割工艺加工，只需将切割切口参数对应设置即可完成板材件的裁切，加工门槛低，普通机加工车间即可完成全套零件的制作，无需依赖高精度特种加工设备。零件连接无需额外采购螺钉等标准紧固件，单组链节仅包含6类零件，其中4类为复杂结构件、2类为简易结构件，零件加工完成后只需使用强力胶、环氧树脂或常规木胶即可完成粘接组装，甚至可以用销钉牙签完成临时铰接定位，组装工艺简单，现场维修更换单节链节时也无需复杂工具，可快速完成故障段的替换，减少设备停机维护时间。

　　结构设计上，拖链顶部采用可滑动开合的结构设计，无需拆解整根拖链即可从顶部自由增减内置的电缆、气管或油管，后期线路调整、维护时操作效率更高。模型内置两种链节数量配置逻辑，一种配置采用约两倍基础链节数量，可完全覆盖线缆的全行程弯折运行需求，运行过程中拖链弯折弧度更平缓，对内置大直径、硬度过高的线缆友好度更高，不会出现线缆弯折半径过小导致的线芯损伤或管路气阻问题；另一种配置采用约一半的链节数量，在满足线缆最小弯折半径要求的前提下，拖链整体结构更紧凑，占用设备安装空间更小，适合安装空间局促的小型自动化设备布线场景。设计时可根据实际需要的运行行程，切换对应配置自动计算所需的链节总长度，无需手动逐节核算链节数量，降低设计阶段的核算工作量。

　　安装边界方面，该拖链的两端预留通用安装接口，可直接固定在设备的固定端与移动端安装面上，链节拼接完成后整体弯折弧度稳定，运行过程中不会出现链节卡滞、脱开的问题，内置线缆可在拖链内部预留合适的活动余量，避免拖链弯折时挤压线缆。拖链运行时的悬空段长度适配常规轻型线缆的承载需求，若内置大重量的油管或多根粗电缆，可搭配配套的拖链支撑槽使用，避免长行程下拖链下垂过度导致的运行卡滞。日常使用中，该拖链可承载常规控制电缆、动力电缆、气动软管、小型液压油管等多种管路，适用于数控铣床、3D打印设备、自动上下料机械手、激光切割机等各类存在往复移动布线需求的设备，替代传统的穿线波纹管、布线链条等防护部件，相比常规外购拖链，该参数化结构可根据实际安装空间调整链节宽度、弯曲半径等参数，完美适配非标准设备的特殊安装空间要求，不会出现外购标准拖链尺寸不符无法安装的问题。
