工业厂房用分格金属外窗结构设计

这款金属窗主要面向工业厂房、仓储库房、辅助生产车间的外围护采光场景设计，区别于民用住宅窗的装饰性导向，整体结构完全围绕工业场景的耐用性、安装便捷性、通风采光效率做优化。从结构设计逻辑来看，整体窗框采用等壁厚矩形金属型材组焊成型，型材截面选型兼顾抗风压形变能力与材料成本控制，横向设置三道通长中梃，纵向设置五道分隔竖梃，将整窗划分为上下两排共十二个等尺寸的窗格，这种分格设计一方面可以缩小单块玻璃的支撑跨度，降低大尺寸玻璃受外力冲击碎裂的风险，另一方面也能在窗框型材壁厚不变的前提下，提升整窗的整体结构刚度，减少大尺寸窗框在运输、吊装过程中产生的焊接形变。

在安装边界的适配设计上，窗框外边缘预留了统一宽度的安装翼边，翼边上按等间距预冲了安装固定孔位，现场安装时可直接通过膨胀螺栓与建筑墙体的预埋钢构件连接，不需要现场额外钻孔裁切，能大幅缩短现场安装的工时。窗格的玻璃嵌槽采用统一深度设计，可适配常规厚度的平板玻璃、钢化玻璃或者夹丝安全玻璃，嵌槽内侧预留了密封胶条的安装卡槽，安装玻璃后可通过压条卡接固定，不需要现场打钉固定，后期玻璃破损更换时仅需拆除压条即可完成替换，维护操作十分简便。

从实际使用的功能特性来看，整窗的金属型材表面做了防腐涂层处理，可适应工业厂区多粉尘、偶尔有腐蚀性气体飘散的使用环境，不会像普通塑钢窗那样在长期紫外线照射下出现型材老化脆变的问题。分格的竖梃与横梃在组焊时采用满焊工艺，所有焊接位置都做了打磨平滑处理，避免出现尖锐棱角划伤安装人员，同时焊缝位置也做了同色涂层覆盖，避免长期使用后焊缝位置先出现锈蚀。整窗的整体尺寸适配常规工业厂房的窗洞预留模数，不需要对建筑窗洞做额外的剔凿调整即可直接安装，窗框与墙体接触的位置预留了密封胶填缝的间隙，安装完成后打密封胶即可阻断雨水、粉尘从窗框与墙体的缝隙渗入室内。

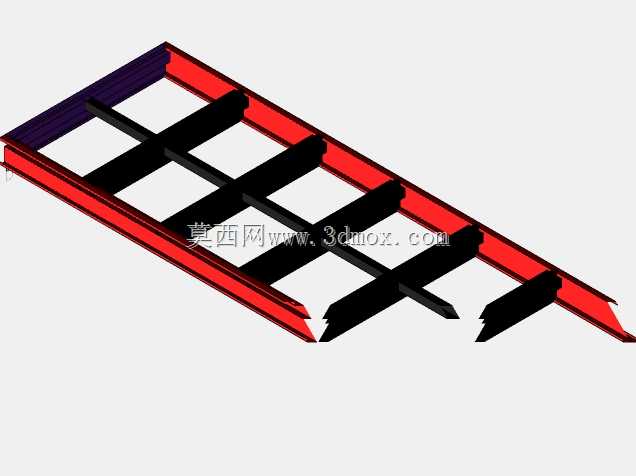

在建模过程中，所有型材的拼接位置都严格按照实际焊接工艺做了贴合处理，没有出现模型干涉或者缝隙过大的问题，每个窗格的内空尺寸保持一致，可直接导出型材下料尺寸用于生产下料，也可以导入渲染软件做建筑外立面的效果展示，为工业建筑的外围护结构选型、窗构件生产下料提供直观的三维参考。
