八联排1/4英寸管路固定管壁支架结构

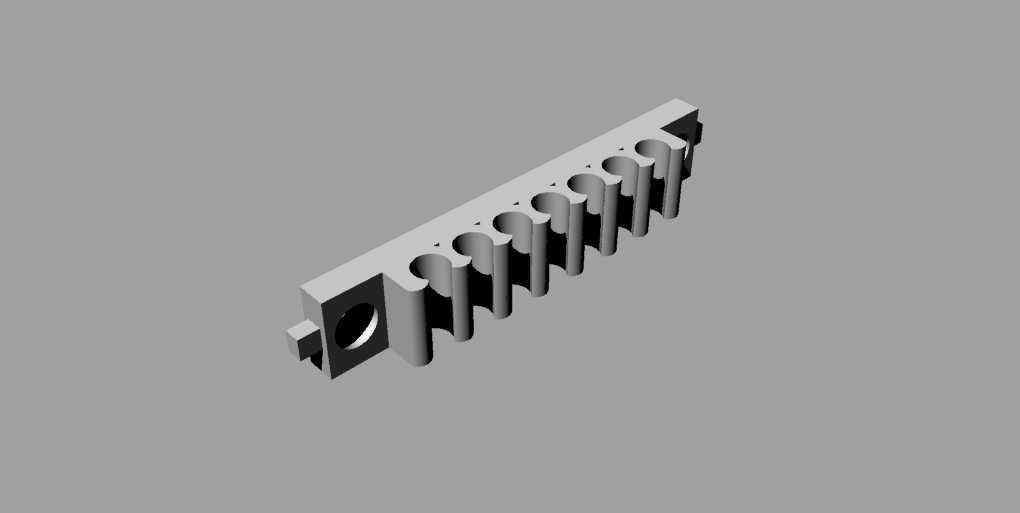

这款八联排管壁支架主要面向多管路并行排布的安装场景，在气动控制回路、小型流体输送设备、实验室气路排布这类需要规整固定多根同规格管路的工况中十分常用。实际使用时，它可以一次性完成8根1/4英寸外径管路的并行固定，避免多根管路在设备运行过程中因振动产生移位、相互摩擦磨损外层防护层的问题，同时能让管路排布更规整，大幅降低后期管路检修、排查故障时的梳理难度。从结构设计来看，主体采用一体化成型的长条式结构，8个半圆形管卡槽沿支架长度方向等距排布，每个卡槽的圆弧曲率完全匹配1/4英寸管路的外径，管路卡入后能获得足够的包覆支撑力，不会出现松脱晃动的情况。支架两端设计有带安装孔的固定耳，安装时可以通过螺栓直接将支架固定在设备壁板、安装型材或者机架立面上，安装孔的位置预留了足够的装配操作空间，不需要额外避让周边结构就能完成紧固件的锁紧操作。设计过程中特意将相邻管卡槽之间的筋板厚度做了优化，既保证了整体结构的刚性，在长期夹持管路、承受设备运行振动时不会出现筋板断裂变形的问题，又尽可能压缩了支架整体的宽度尺寸，减少安装时占用的排布空间，适配设备内部紧凑的安装边界。支架侧边还设计有定位凸台结构，在多段同型号支架拼接延长使用时，凸台可以嵌入相邻支架的对应定位槽内，保证拼接后多段支架的管卡槽同轴度一致，不会出现管路排布错位的问题。不同于单管夹零散安装的方式，这种联排式支架不需要逐个调整每个管夹的安装位置，一次安装就能完成8根管路的固定，能有效缩减装配环节的工时，同时统一的卡槽间距能保证管路之间的预留间隙一致，避免管路贴靠过近影响散热或者产生共振传导。在材质适配性上，这种结构既可以采用硬质塑料注塑成型用于低压气动回路、常温流体管路的固定，也可以采用金属压铸成型用于有更高强度要求、环境温度波动更大的工业设备管路排布场景，结构本身没有冗余的异形结构，不管是机加工还是开模成型都有较好的工艺性，不会出现加工难度过高、成型缺陷率高的问题。实际选型使用时，只需要确认待固定管路的外径匹配1/4英寸规格，同时安装面的预留长度大于支架整体长度、安装面的平面度满足固定要求，就可以直接选用，不需要额外做结构修改，能直接适配多数常规的多管路固定需求。
