CNC加工甲醇燃料电池结构组件设计

　　在分布式能源示范、小型便携供电场景中，液体甲醇燃料电池凭借能量密度高、燃料补充便捷的特性，一直是替代传统锂电、小型燃油发电机的重要技术方向，本次拆解呈现的这套结构组件，正是面向教学演示、原理验证场景开发的CNC加工型燃料电池本体结构。从实际应用场景来看，这类装置主要用于高校新能源专业实验教学、小型户外便携供电原型验证、工业展会新能源技术展示等场景，不需要满足长周期商业化运行的严苛寿命要求，但对结构装配精度、流道密封性、部件拆装便捷性有明确的工程要求，毕竟演示场景下经常需要拆解展示内部双极板、膜电极的堆叠结构，反复拆装不能出现密封失效、定位偏移的问题。

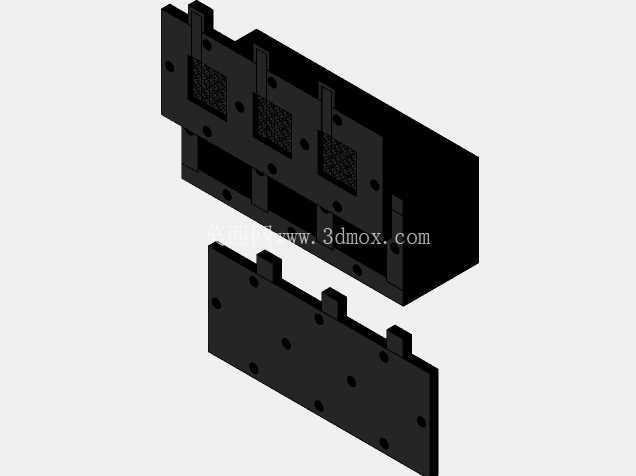

　　从结构设计思路来看，整套组件采用分体式堆叠架构，分为上半段的流道集成主体与下半段的端板压紧结构，没有采用商业化电堆常用的螺杆拉紧封装方式，而是通过定位凸台与卡槽配合实现快速装配，这一设计完全匹配演示场景的拆装需求——不需要专用工具就能完成拆分，展示内部的流道布局与电极排布。上半段主体集成了三组独立的单电池流道腔室，每个腔室周边预留了密封槽位，可嵌入硅胶密封垫实现甲醇水溶液与空气流道的隔离，避免燃料渗漏影响发电效率；流道采用平行直槽设计，加工难度低，CNC铣削一次成型就能满足流体分配要求，对于演示场景来说，不需要追求复杂的蛇形流道来提升极限功率密度，降低加工成本、保证结构直观性才是核心设计目标。

　　下半段端板作为整个电堆的支撑基底，表面均匀分布了定位孔与流道避让槽，既承担堆叠结构的压紧受力，也预留了燃料进出、导线引出的接口位置，端板两侧设计的凸起定位耳，能与上半段主体的凹槽精准配合，装配时不需要反复调整对位，就能保证所有流道孔位完全同轴，避免错位导致的流道堵塞。整套结构的所有零部件都采用CNC铣削工艺加工，材料选用易切削的工程塑料或铝合金，不需要开模，小批量加工就能快速交付，完全匹配原型验证、教学教具的小批量定制需求。

　　从安装边界与尺寸适配角度来看，整套结构的外形尺寸控制在常规桌面演示设备的允许范围内，整体长宽比接近2:1，厚度方向的堆叠尺寸预留了膜电极、密封垫的压缩余量，安装时只需要保证底部端板水平放置，不需要额外的固定支架就能稳定摆放；接口位置全部布置在结构侧面，不会占用底部安装空间，外接燃料管路、电路导线时不会与桌面产生干涉。在功能特性上，这套结构除了满足基本的燃料电池发电功能需求外，特意将内部流道、堆叠层级做了可视化设计，拆分后能清晰看到每个单电池的结构组成，非常适合教学场景下的原理讲解；所有棱角位置都做了R角倒钝处理，避免拆装演示时划伤操作人员，符合教学设备的安全要求。

　　实际工程验证中，这套结构的密封性能满足0.1bar低压燃料供给要求，反复拆装20次以上不会出现渗漏问题，流道的流体分配均匀性能够满足演示工况下的稳定发电需求，虽然不适合商业化长周期运行，但在教学演示、原型验证场景下，其加工成本低、装配便捷、结构直观的优势非常突出，能够帮助研发人员、教学人员快速完成燃料电池原理展示与基础性能测试，不需要投入高额的开模成本与复杂结构设计周期。
