大吨位双小车桥式起重设备结构设计

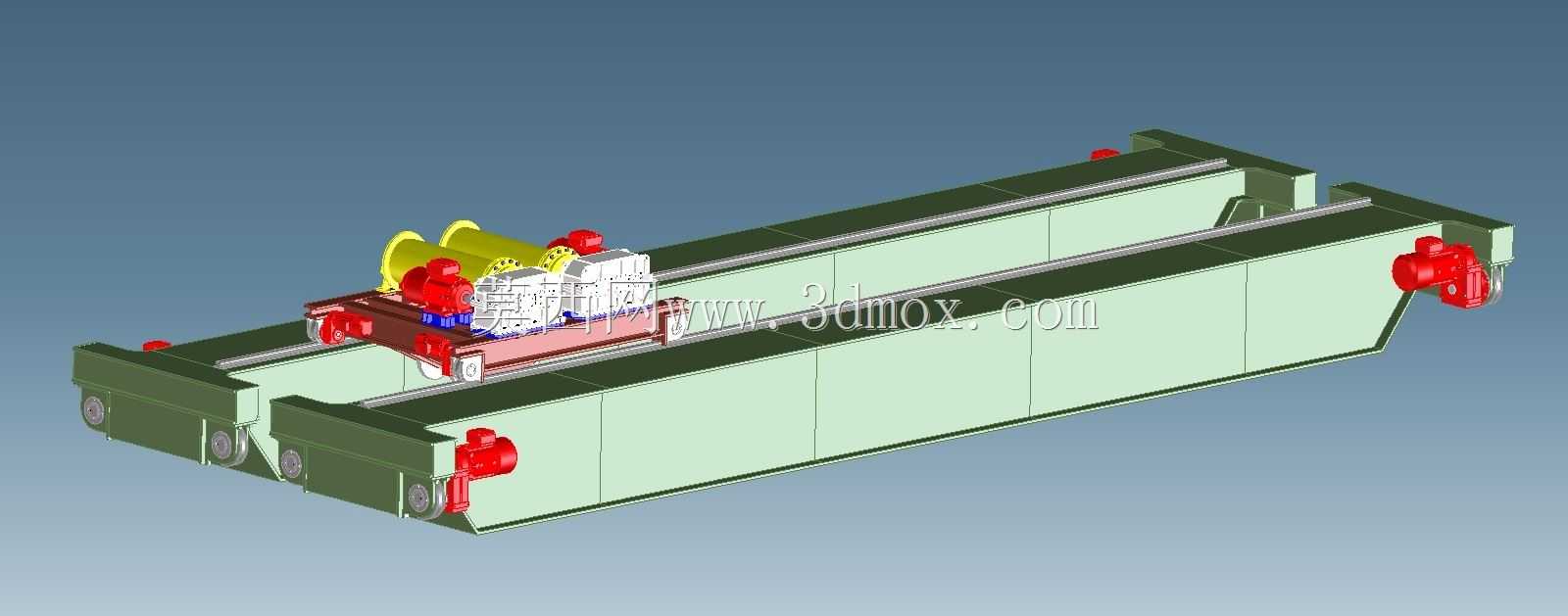

该双60吨级桥式起重设备主要面向重型机械制造车间、钢材仓储库区、大型装备装配工位的物料转运作业，可覆盖单吊点60吨级重型工件、双吊点协同抬吊120吨级长形大件的吊运需求，适配厂房内固定跨距范围内的全区域物料调度，解决重型工件在加工工序间流转、重型设备上下线、大型构件装配对位的起重作业难题。设备采用双梁箱型主梁结构作为核心承载构件，主梁沿厂房两侧立柱上方的轨道纵向布置，起重小车搭载于双梁顶面的小车轨道上，可沿主梁跨度方向横向移动，配合大车端梁的沿轨道纵向运行，实现覆盖整个作业跨面的三维空间吊运覆盖。设计阶段优先考虑重载工况下的结构刚度与疲劳寿命，箱型主梁内部设置横向加劲肋与纵向加劲肋，匹配额定起升载荷下的挠度控制要求，避免长期重载作业出现主梁下挠变形；端梁与主梁采用高强度螺栓配铰制孔的连接形式，保证大跨度结构的装配精度与运行稳定性，大车运行机构采用分别驱动形式，两侧端梁各配置独立驱动轮组，通过电气同步控制保证两侧运行速度一致，避免啃轨现象。起重小车配置双独立起升机构，单组起升机构额定承载60吨，可单独作业完成单重60吨以内工件的吊运，也可通过电气同步控制实现双钩协同抬吊，满足长形、大尺寸重型构件的水平抬吊需求，避免单钩吊运长件出现的工件倾斜、摆动问题；起升机构采用卷筒缠绕钢丝绳传动形式，配置双制动器冗余设计，保证重载起停的作业安全，小车运行机构采用四轮台车结构，均衡轮压分布，降低小车轨道的局部载荷。设备的安装边界需匹配厂房立柱的轨距预留尺寸，大车轨道的安装标高、平行度公差需满足运行精度要求，主梁上方的小车轨道需保证接头平滑过渡，避免小车运行过程出现冲击振动；起升高度覆盖从地面轨面到起升上限20米的作业范围，可满足多层重型货架堆垛、高大设备装配的起升高度需求，大车运行速度30米每分钟，适配长跨距车间的快速转场需求，小车运行速度15米每分钟，保证工件对位过程的平稳可控，起升速度10米每分钟，兼顾重载起升的效率与平稳性，避免过快起升造成的载荷摆动。结构设计过程中对各部件的装配干涉做了全三维校验，所有走台、栏杆、检修平台的布置均符合起重设备安全规范，端梁处的缓冲器、行程限位装置的安装位置均预留足够装配空间，电气布线沿主梁内侧的线槽布置，避免与运行部件产生干涉，整体结构可直接用于同参数桥式起重机的结构参考、选型校核以及生产制造的图纸转化。
