1吨载重龙门式起重设备结构设计

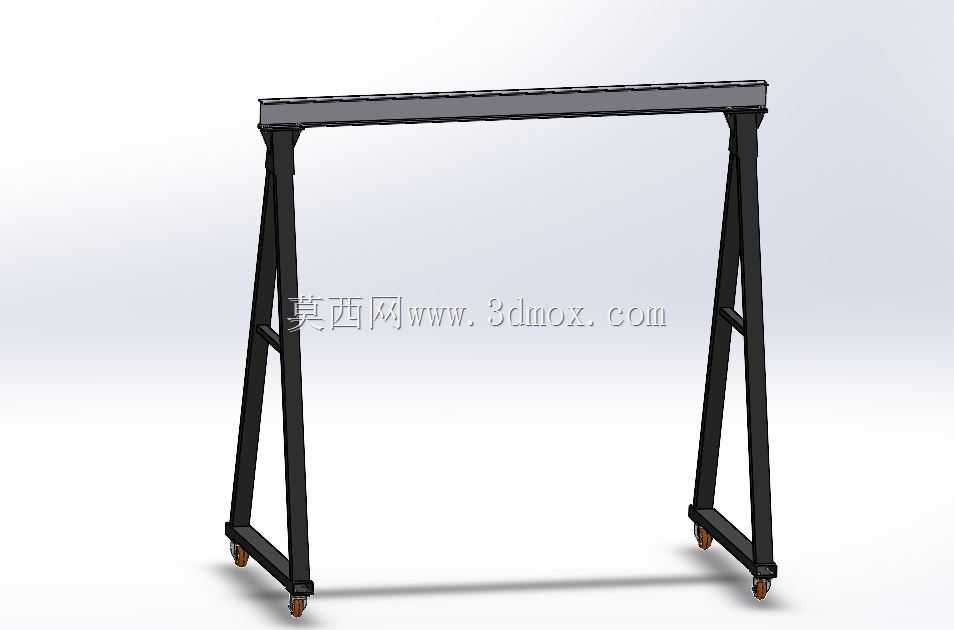

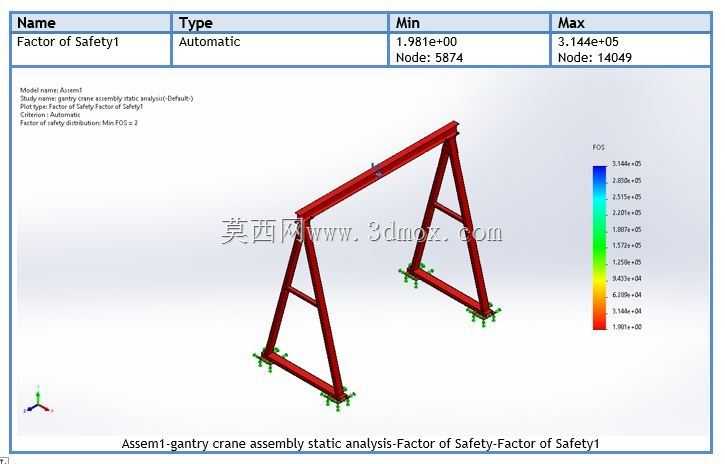

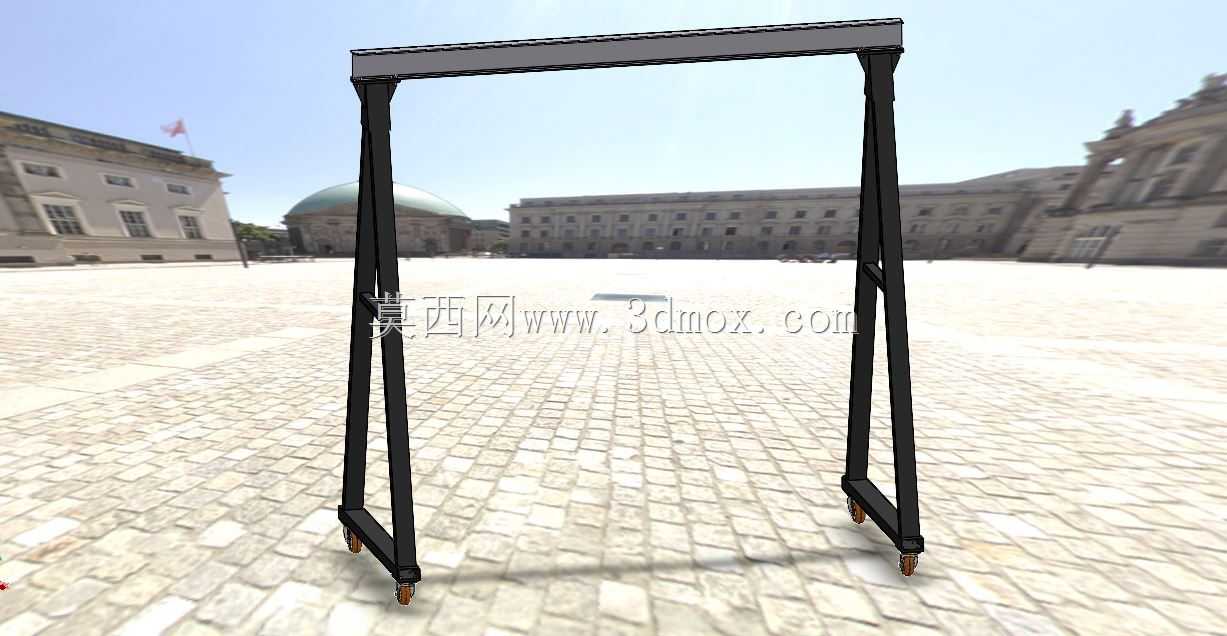

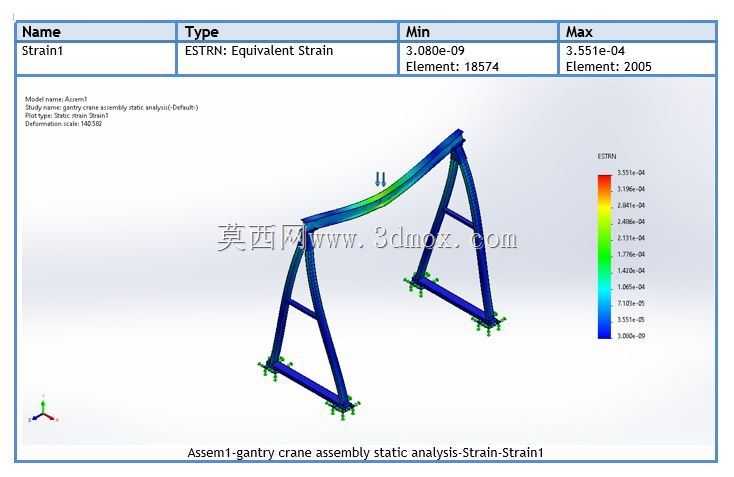

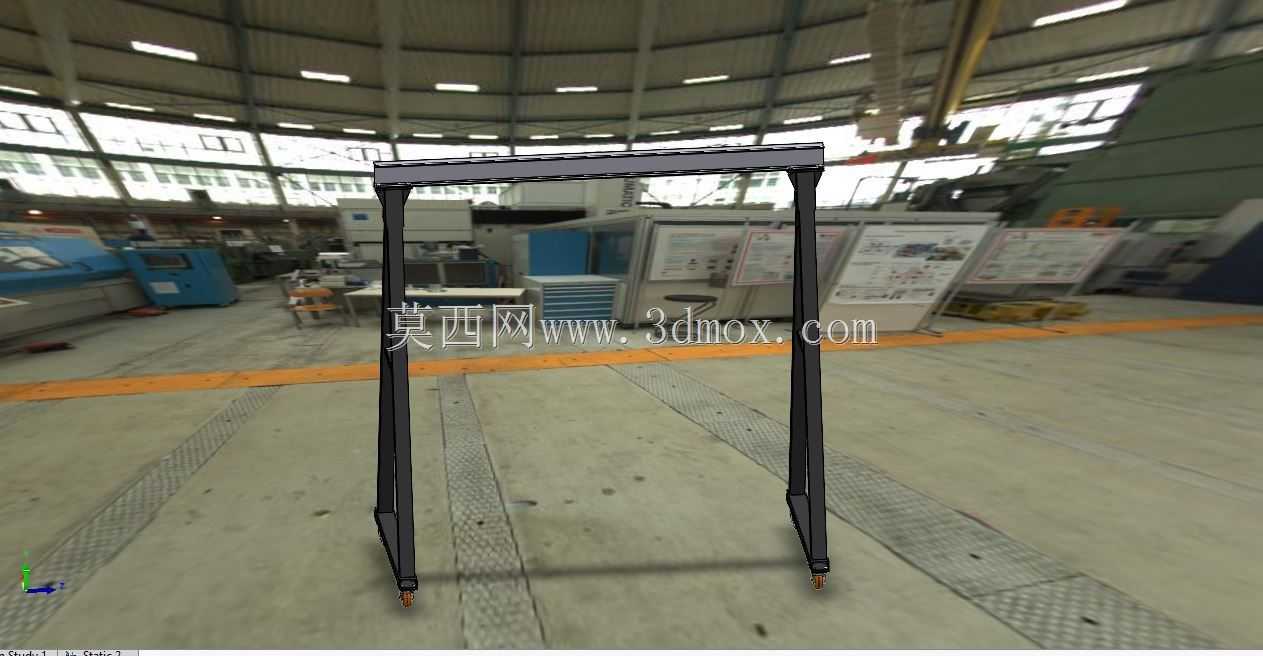

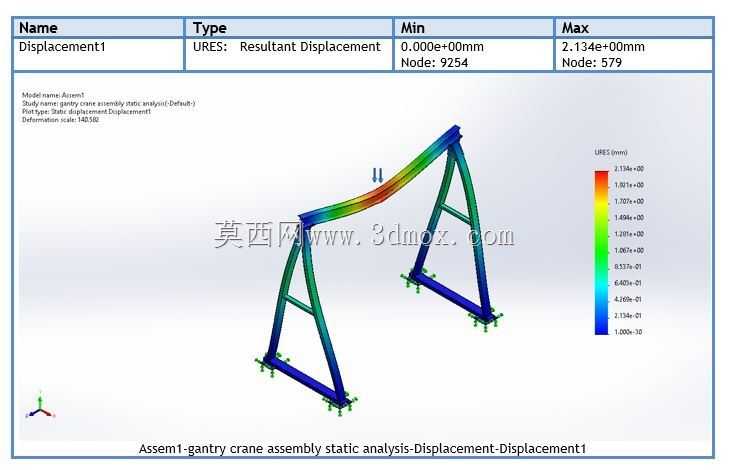

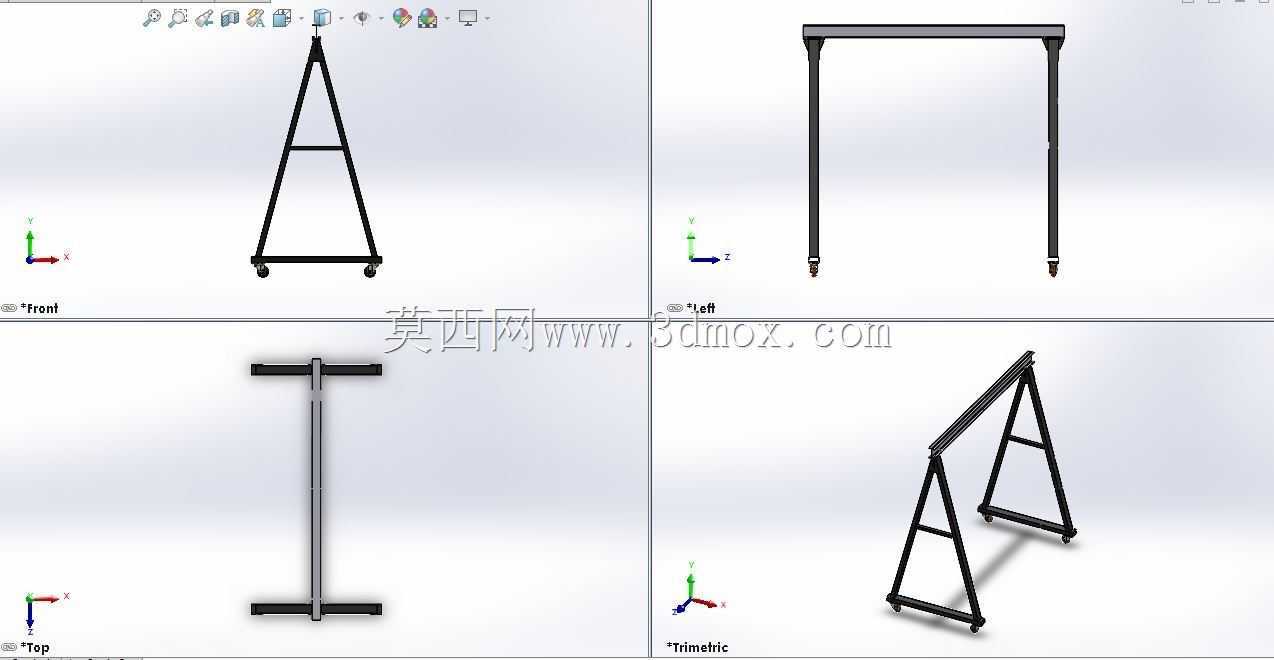

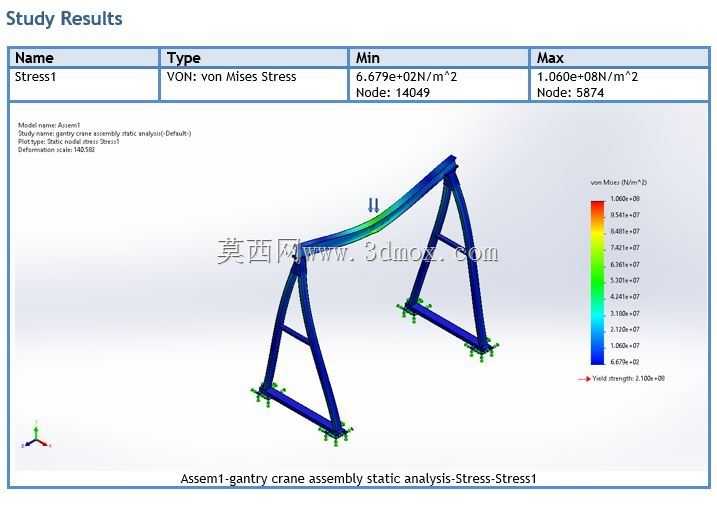

这款1吨级龙门起重结构，主要面向小型加工车间、仓储区域的零散物料吊装转运场景，适配固定工位的工件上下料、轻型设备检修移位、仓储区成件货品的堆垛转运作业，相较于大吨位桥式起重机，它不需要依托厂房立柱架设承重梁，对场地基建要求低，可在平整硬化地面独立完成安装部署，适合没有预装天车的中小型生产场地使用。从结构设计逻辑来看，整体采用双支腿搭配上拱主梁的门式框架构型，支腿设计为A字型斜撑结构，底部设置带固定地脚的安装基座，可通过膨胀螺栓与硬化地面完成刚性连接，抵消吊装作业时产生的侧向倾覆力矩；主梁采用变截面上拱设计，匹配1吨额定载荷下的挠度变形要求，避免满载时主梁下挠量超标影响运行安全，整体框架的连接节点均采用刚性焊接搭配螺栓紧固的组合形式，既保证结构整体刚度，也方便后期拆解转运。设计阶段同步完成了静力学仿真校核，针对满载工况下的整体结构应力分布做了迭代优化，从应力云图结果可以看到，结构最大应力集中在主梁中部与支腿上端的连接过渡区域，设计时对该区域做了圆弧过渡加补强板的处理，将峰值应力控制在材料许用应力范围内，同时最小应力区域分布在支腿底部外侧，在保证结构强度冗余的前提下尽可能削减非承重区域的材料用量，控制整体设备自重。安装边界方面，该结构的支腿横向跨距适配常规3-5米宽度的作业通道，底部安装基座的孔位间距预留了±20mm的现场调整余量，可适配地面预埋螺栓的微小位置偏差，整体安装高度可根据场地净空需求在2.5米到4米区间做定制化调整，不需要改动主体承重结构，仅调整支腿段的型材长度即可适配不同场地的净高要求。作业功能上，主梁预留了电动葫芦的安装轨道接口，可配套环链电动葫芦完成起升、横向行走动作，支腿底部可选配行走轮组件，改造为可移动龙门吊，适配多工位间的流动吊装需求，不需要额外铺设地面轨道，进一步降低场地改造成本。在细节处理上，所有结构棱边均做了倒角去毛刺处理，避免安装维护过程中出现磕碰划伤，支腿中部设置有爬梯接口，方便后期对主梁上的葫芦、线缆等部件做检修维护，整体结构的型材选型均采用国标标准型钢，采购替换方便，后期维护成本低，适合中小加工企业的轻型吊装需求。
