动力辊筒输送台结构设计方案

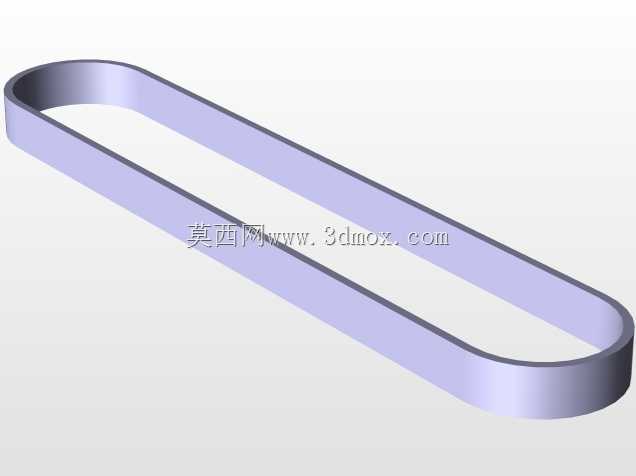

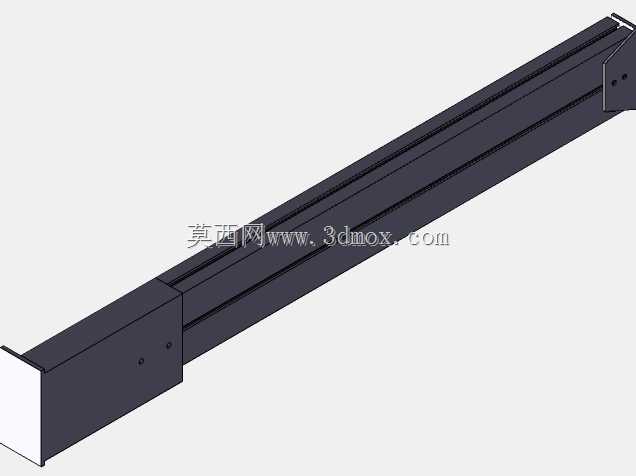

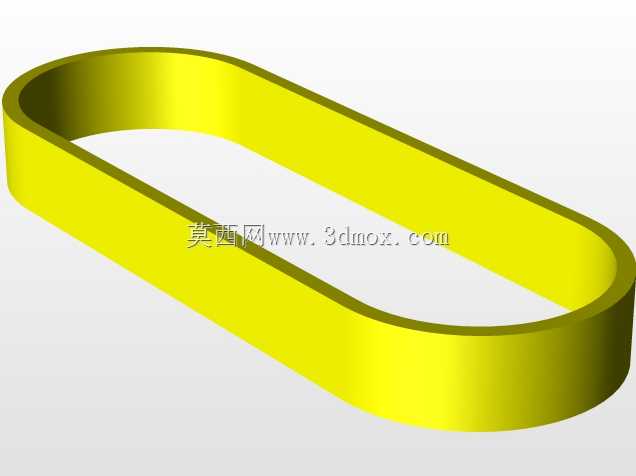

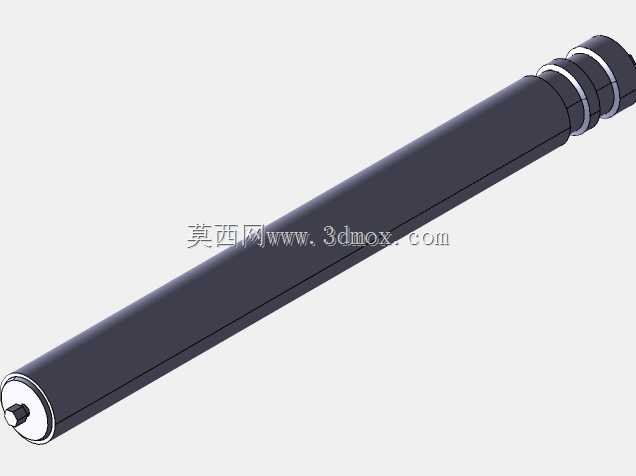

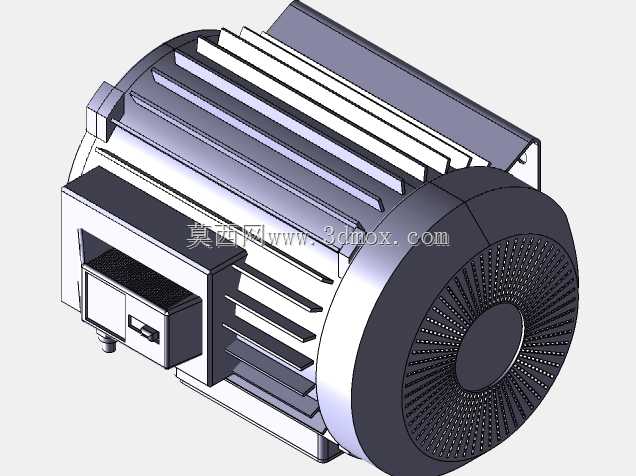

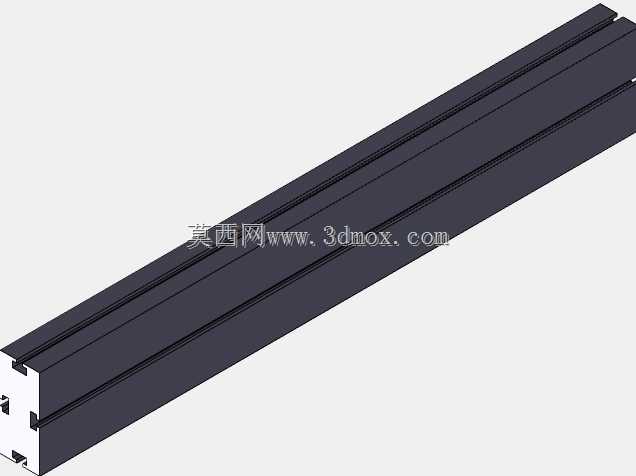

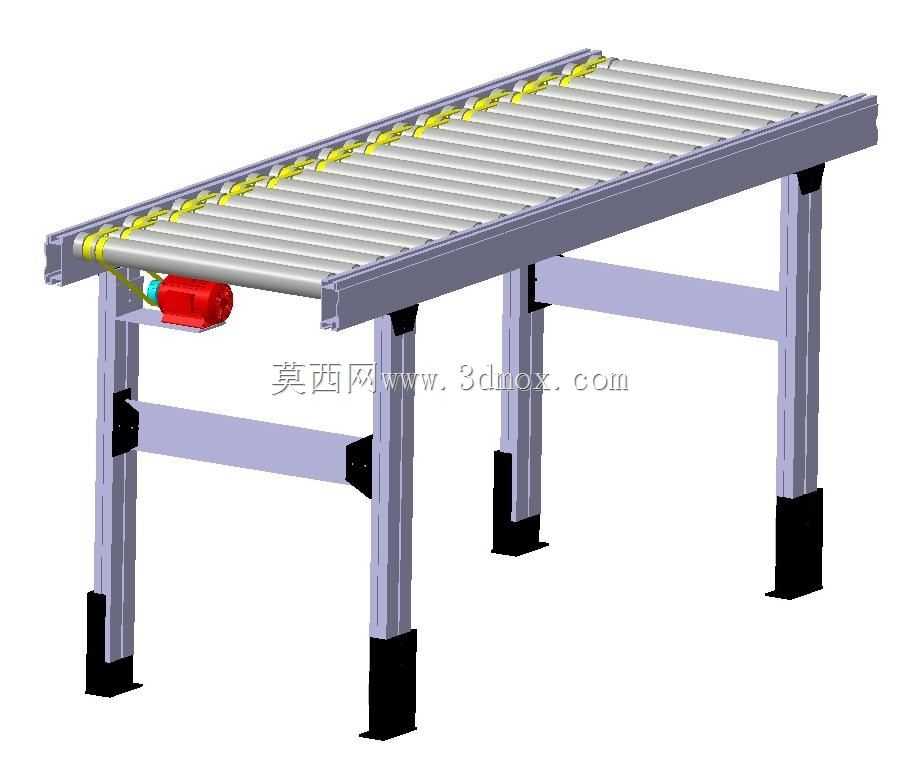

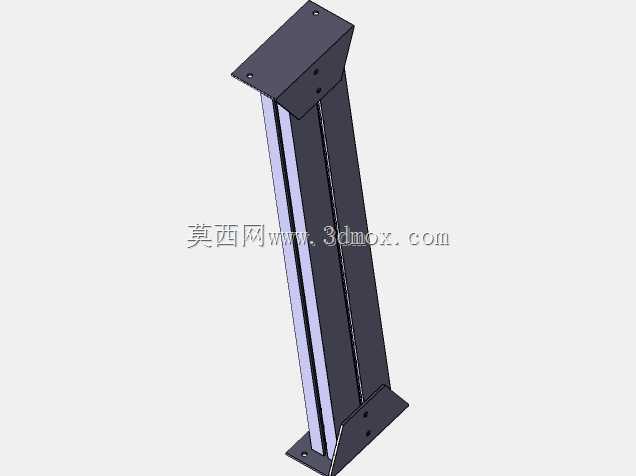

这款动力辊道输送设备主要面向生产车间内的单元化物料周转场景，可对接装配工位、包装工位、仓储分拣区的物料流转需求，适配箱装工件、托盘载具、规整硬质包装货品的水平输送，能嵌入连续生产流水线作为段间衔接载体，也可单独作为工位间的短距离物料转运载体，替代传统人工搬运降低工位间物料周转的劳动强度，同时保障输送节拍的稳定性。设备采用单电机集中驱动的结构形式，驱动端布置在机架侧下方，通过多楔带同步带动每根辊筒转动，避免了链传动带来的润滑维护需求与运行噪音，传动带沿辊筒端部排布，张紧结构集成在机架侧梁内侧，日常维护时无需拆解主体框架即可完成带体张紧调整与更换。机架主体采用标准型钢组焊结构，四条支撑腿底部配置可调脚杯，可适配车间地面不平整的安装场景，单条线体的支撑腿间距经过载荷校核，在额定承载范围内不会出现框架挠度变形，侧梁上预留有标准安装孔位，可按需加装侧边挡条、工位传感器支架、扫码枪安装位等扩展附件，无需二次打孔破坏主体结构。设计阶段优先考虑了安装边界的适配性，设备整体高度符合常规作业工位的人机工程要求，可直接对接标准高度的生产工作台、自动化专机的进出料端，线体长度可根据现场布局进行模块化拼接，单段标准单元的接口采用统一的连接结构，现场安装时仅需通过螺栓紧固即可完成多段拼接，无需现场焊接作业。辊筒表面采用镀锌处理，兼顾耐磨与防锈需求，辊筒间距根据常规输送物料的最小底面尺寸设定，避免输送过程中出现小件卡滞、掉落的问题，驱动端的传动结构外侧设置有可拆卸的防护盖板，避免运行过程中杂物卷入传动部位，同时隔绝操作人员接触运动部件的风险。设备的支腿与横梁之间采用螺栓连接的装配式结构，运输过程中可拆解为扁平部件打包，降低运输体积与物流成本，现场组装时仅需常规扳手即可完成整体装配，无需专用工装辅助。
