轻型平皮带动力输送线结构设计

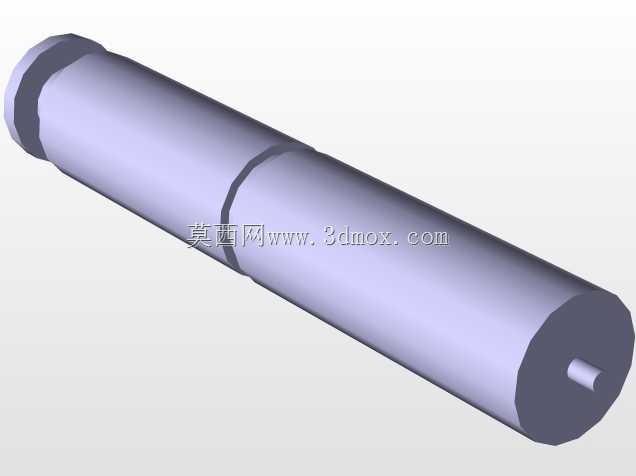

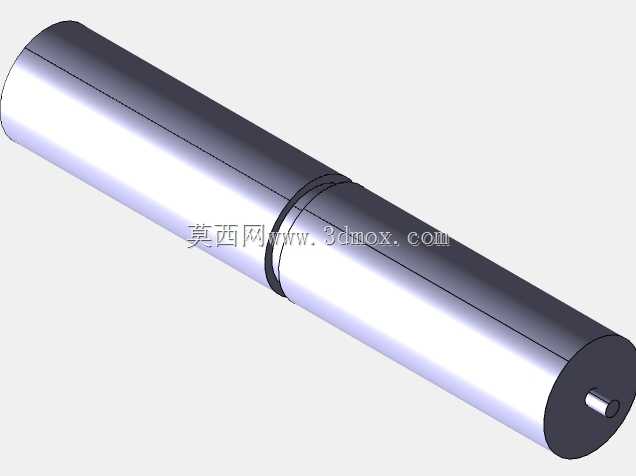

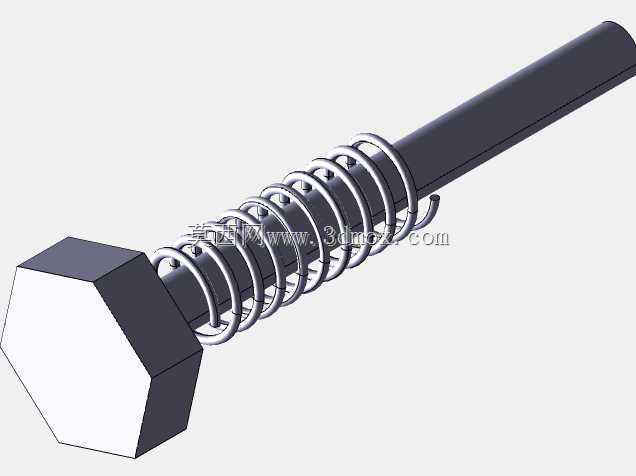

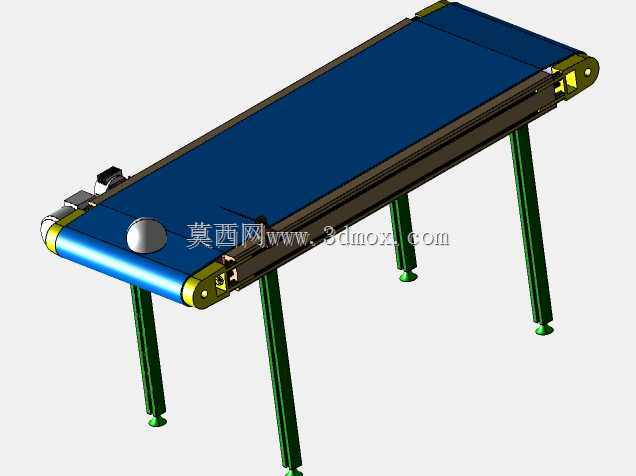

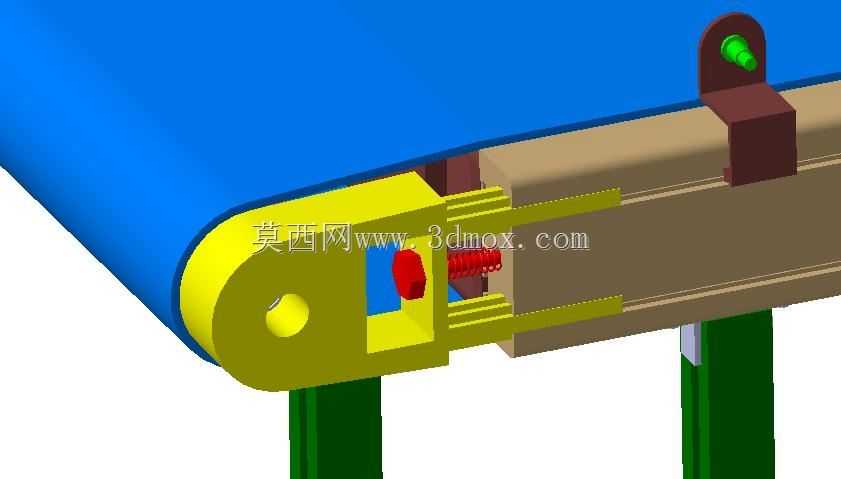

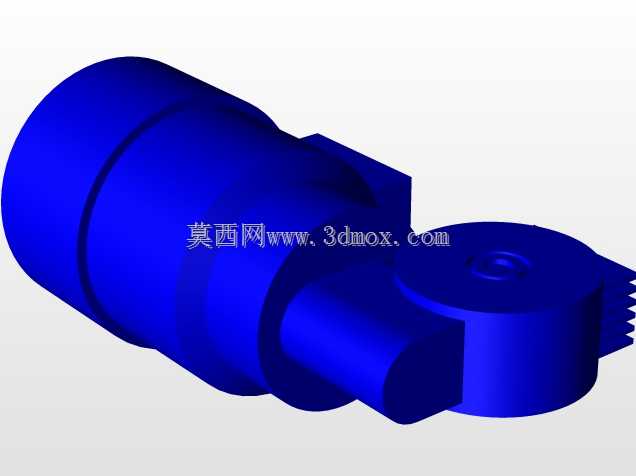

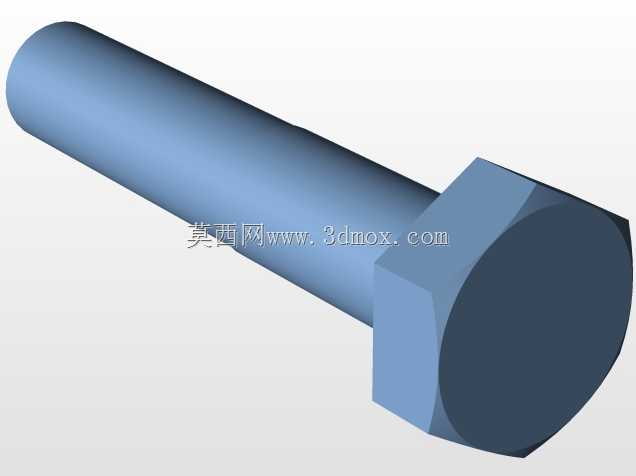

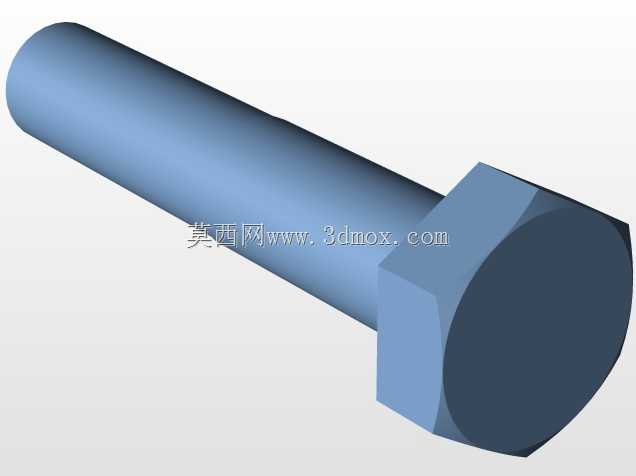

　　这款轻型平皮带输送设备的设计，首先锚定的是车间内小件物料的短距离转运场景，常见于电子组装线尾端的成品转运、小型机加工件的工序间流转、包装工位的物料进给环节，区别于重型矿用输送设备，它的承载上限针对10kg以内的规整小件做适配，避免了冗余结构带来的成本浪费。从结构组成来看，主体框架采用矩形截面型材拼焊成型，两侧的端板集成了滚筒安装位与张紧调节结构，驱动端布置在设备单侧，采用减速电机直连主动滚筒的传动方案，省去了链传动、同步带传动的中间传动环节，既压缩了设备端部的安装空间，也减少了后期运维的润滑、张紧调整点位，从动端的张紧结构采用螺纹顶推式设计，调整时仅需拧动端部的调节螺栓即可改变从动滚筒的轴向位置，实现皮带张紧度的微调，

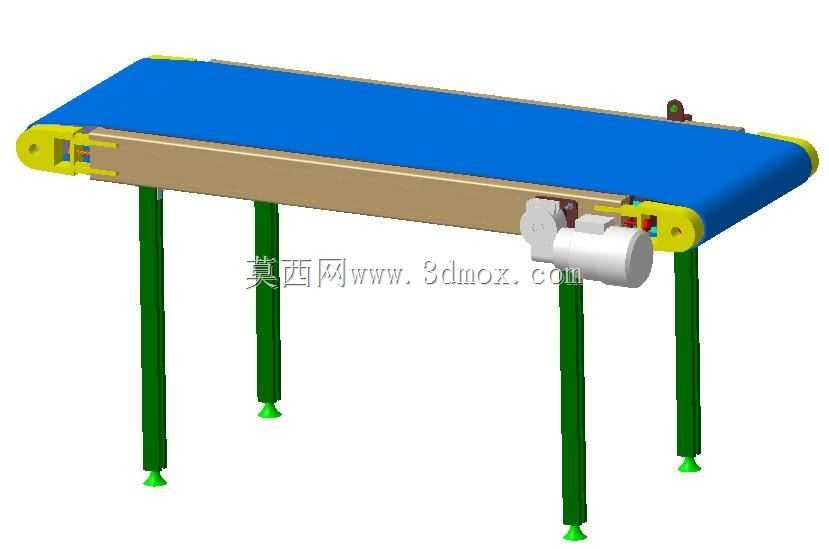

　　调整行程预留了15mm的余量，足以覆盖皮带长期运行后的塑性伸长量。皮带选用蓝色PVC平皮带，表面平整无防滑纹，适合输送底面平整的纸箱、塑料周转盒、小型金属工件，不会在工件底面留下压痕，同时皮带的防静电属性也适配电子元器件生产车间的防静电要求，避免静电击穿敏感元件。支撑部分采用四根圆柱形支腿，每根支腿底部配置可调脚杯，脚杯的调节范围覆盖±20mm，能够抵消安装地面的不平整度，保证设备台面的水平度，避免输送过程中工件出现侧滑偏移，支腿与主框架的连接采用螺栓紧固的可拆卸结构，运输时可以将支腿拆下，压缩包装体积，降低物流成本。设备的外形尺寸设计上，输送面宽度适配常见的400mm标准周转箱尺寸，整体长度控制在1.5米级，

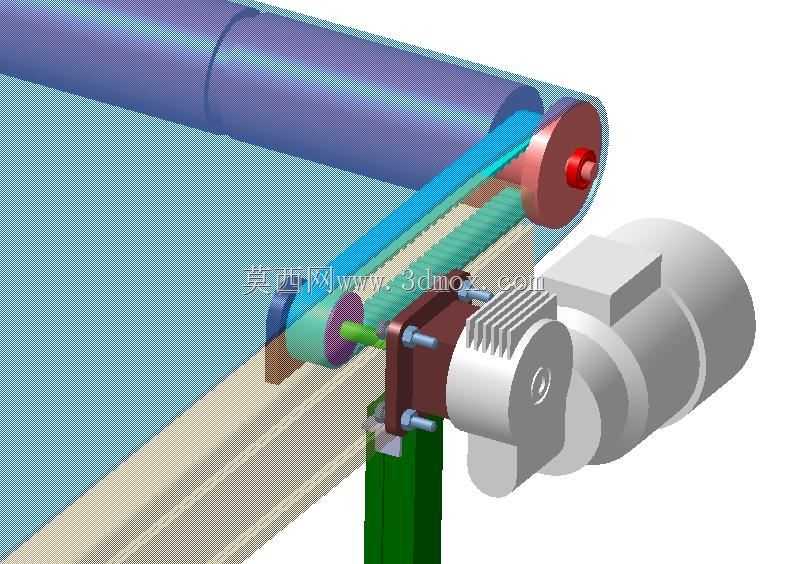

　　适合单工位到相邻工位的短距离输送，设备整体高度按照人体工程学要求设置在750mm-900mm的可调区间，适配站立作业的工位高度需求，不需要额外配置垫高平台。设计过程中重点考虑了皮带跑偏的预防结构，两侧的端板上安装了导向挡边，挡边与皮带侧边预留2mm的间隙，既不会摩擦皮带侧边造成磨损，也能在皮带出现轻微跑偏时限制其偏移量，避免皮带刮擦框架造成损坏。驱动电机的安装位采用铰接式固定板，电机自身的重量可以提供一定的张紧力，同时也方便后期维护时快速拆卸电机，不需要拆解主框架结构。设备的安装边界要求较低，不需要预埋地脚螺栓，仅需将脚杯调整至水平即可投入使用，适合经常需要调整生产线布局的柔性生产车间，搬迁时仅需拆卸电气接线即可整体移位，

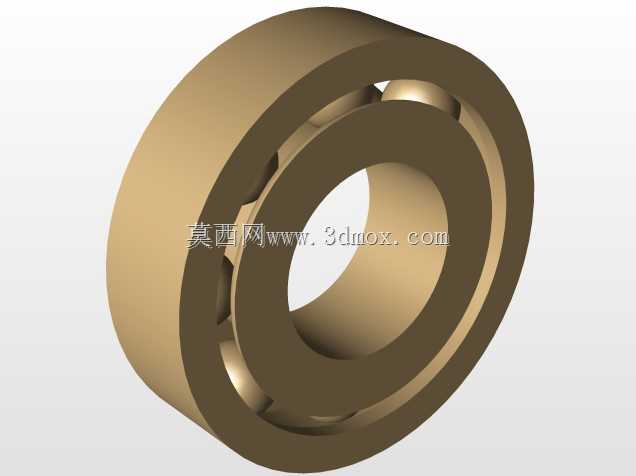

　　不需要做复杂的二次安装调试。从运行逻辑来看，设备采用定速运行方案，匹配常规流水线的12m/min输送速度，若有调速需求也可在驱动端加装变频调速模块，实现0-20m/min的速度调节，适配不同生产节拍的需求。整体结构没有复杂的定制加工件，大部分零部件都可以采用标准型材、标准件组装，生产加工周期短，制造成本可控，同时后期的易损件更换也十分便捷，皮带、滚筒、轴承都属于通用标准件，不需要单独开模定制，能够大幅降低设备的全生命周期使用成本。在细节设计上，驱动端的电机外侧加装了半圆形防护壳，避免操作人员的衣物、肢体卷入传动部位，符合车间设备的安全防护要求，支腿的表面采用喷塑处理，防锈耐刮擦，适合车间多粉尘、少量油污的使用环境，主框架的表面做了阳极氧化处理，既提升了耐腐蚀性能，也保证了外观的整洁度，不会因为长期使用出现锈迹污染输送物料的情况。
