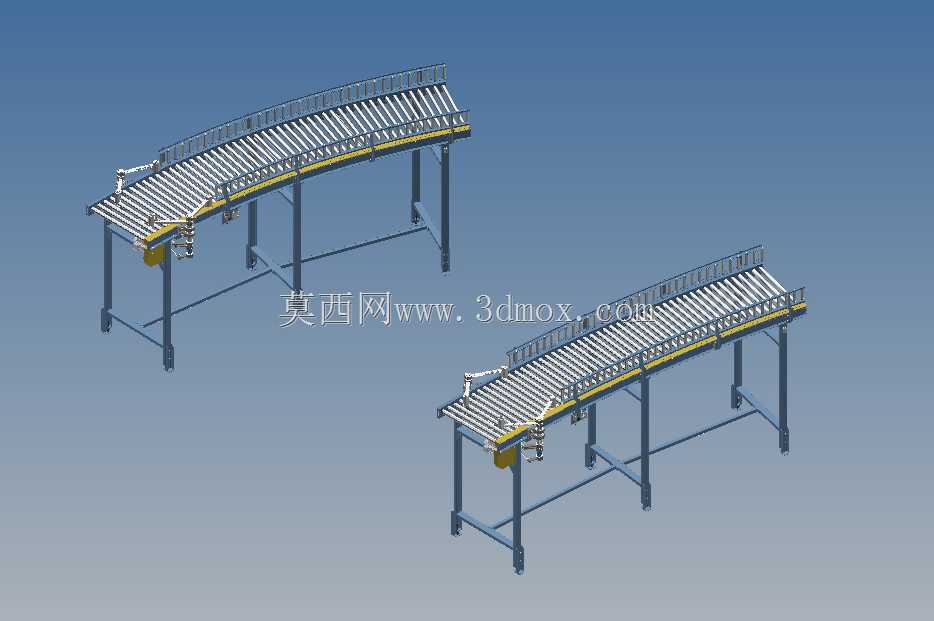

轮胎生产用斜置辊道输送设备结构

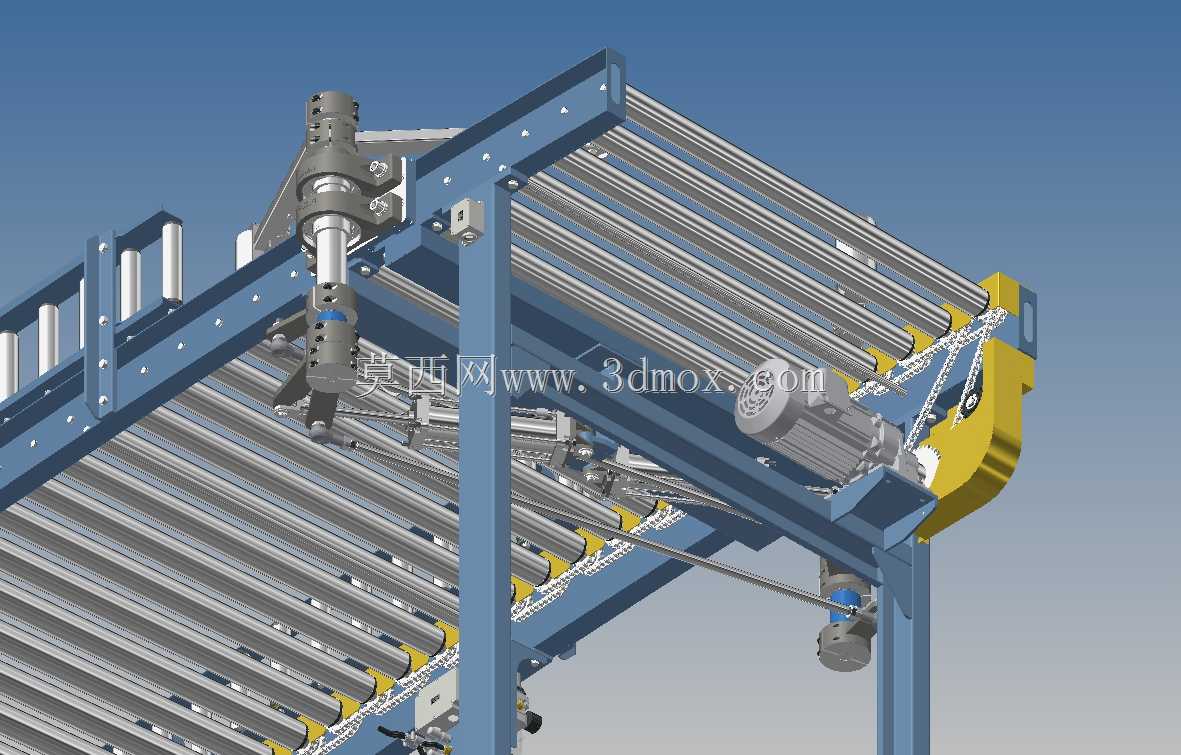

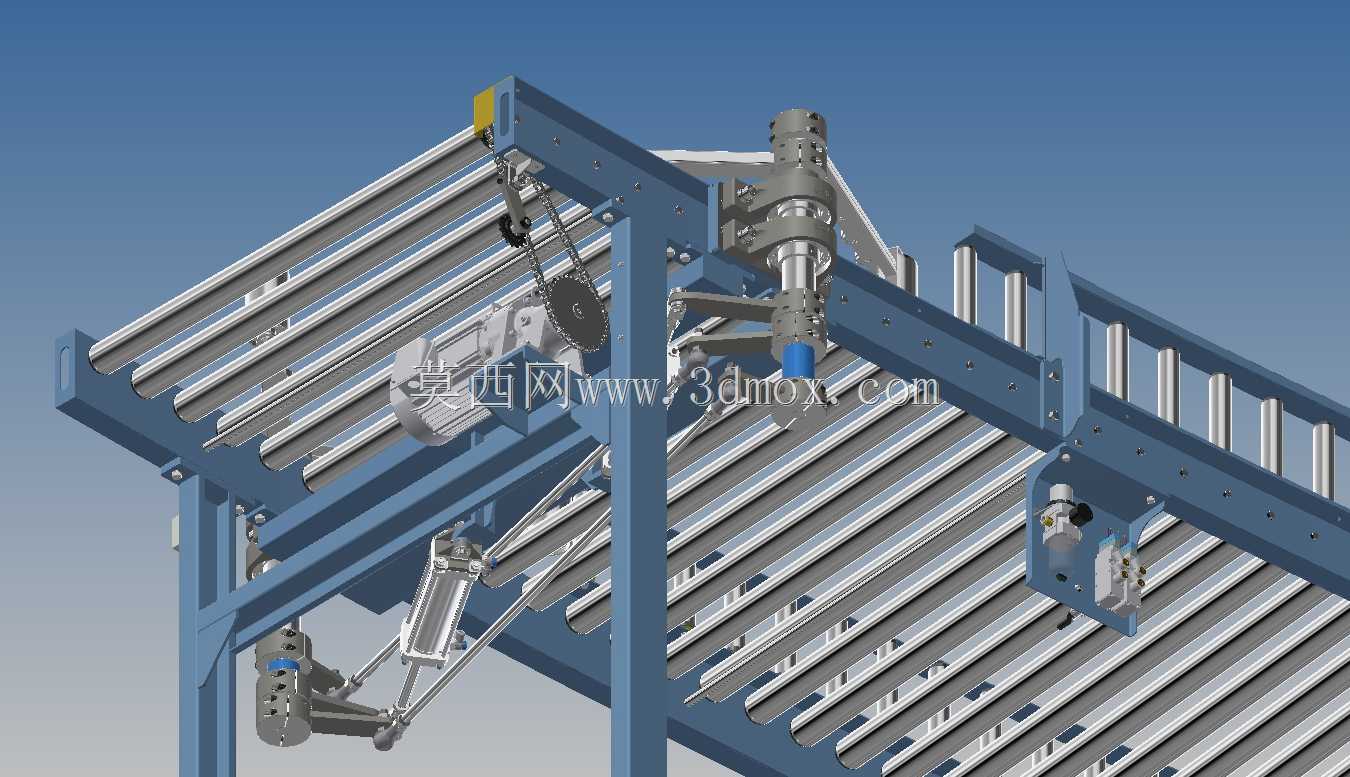

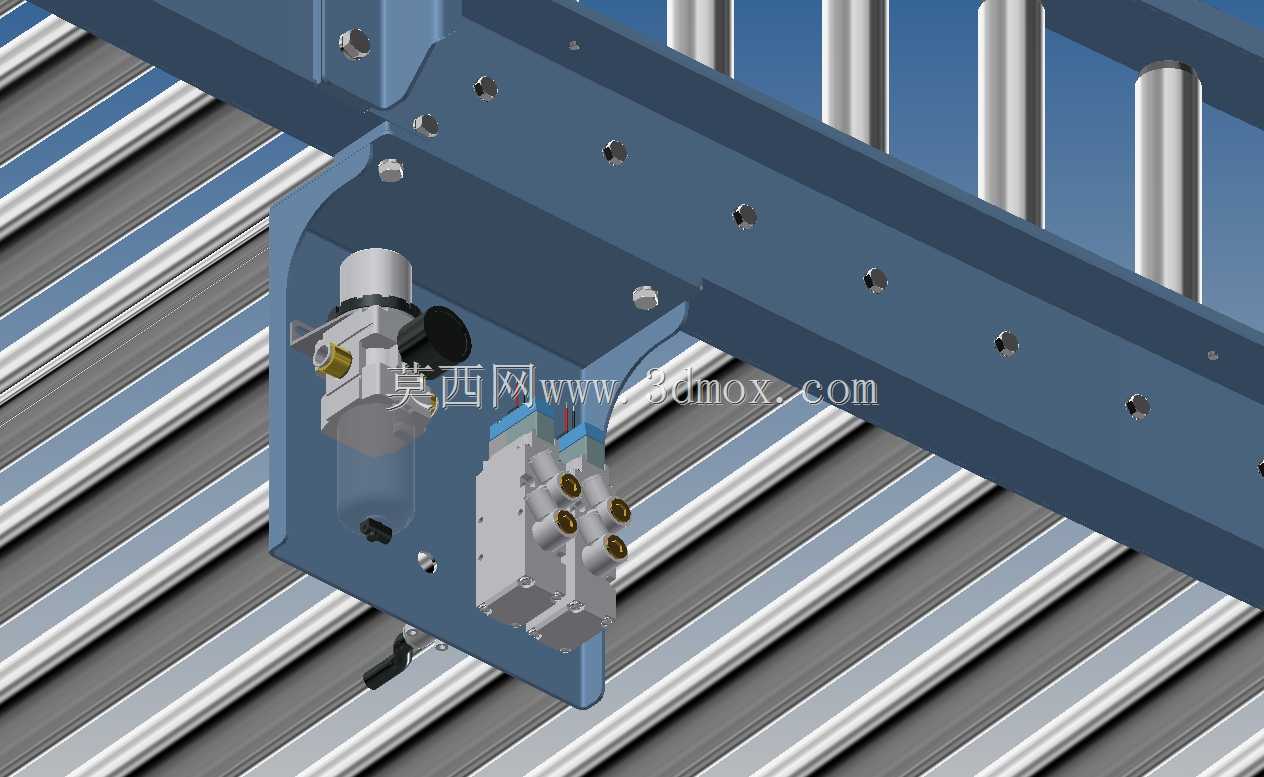

这套辊道输送结构主要面向轮胎制造车间的胎胚、半成型胎体及成品轮胎的跨工位转运需求，适配轮胎生产过程中硫化、成型、检测、仓储等工序间的物料衔接，可承载单条重量较大的工程胎、乘用胎工件，解决传统平置输送无法适配带倾角工位上下料的痛点。设备整体采用倾斜式机架布局，机架以型钢焊接为主体承载框架，安装时需根据现场工位高差调整机架支腿的固定高度，预留两侧传动组件的维护操作空间，机架与地面连接位置需配置减震垫铁，抵消链式传动运行时产生的周期性振动，避免振动传递至周边精度检测工位。输送执行部分采用多根平行布置的镀锌钢辊筒，辊筒两端通过带座轴承固定在机架侧梁上，相邻辊筒的间距经过匹配计算，确保直径范围覆盖常规乘用胎到轻卡胎的工件不会出现卡滞、掉落问题，辊筒表面做镀锌钝化处理，减少胎面橡胶与金属接触时的粘黏问题。传动系统采用单侧布置的滚子链传动结构，驱动电机搭配减速机构安装在机架下端的动力侧，通过链轮带动每根辊筒端部的链轮同步转动，相比皮带传动，链式传动更适配轮胎车间存在少量橡胶粉尘、脱模剂残留的工况，传动效率损失更小，维护时仅需定期检查链条张紧度即可。机架上端配置的导向挡辊组件，可对输送过程中出现偏移的轮胎进行侧向纠偏，避免工件在倾斜输送过程中从侧边滑落，挡辊采用包胶处理，不会刮伤未硫化胎胚的软质橡胶表面。设计时充分考虑了现场安装的边界条件，设备整体宽度适配车间常规1.2米宽的人行通道旁安装空间，倾斜角度控制在15度以内，确保工件依靠重力辅助输送的同时不会出现自行下滑速度过快的问题，机架侧梁预留了多个传感器安装孔位，可直接加装光电开关实现工件到位检测、积放控制，对接上下游的自动化生产设备。整套结构的受力点经过有限元校核，机架满载工况下的最大变形量控制在辊筒长度的千分之一以内，保证长期重载运行下不会出现辊筒偏磨、传动卡滞的问题，日常维护时可直接从机架外侧拆卸链轮护罩，完成链条润滑、辊筒更换等操作，无需拆解主体框架。
