模块化网带式工业输送设备结构设计

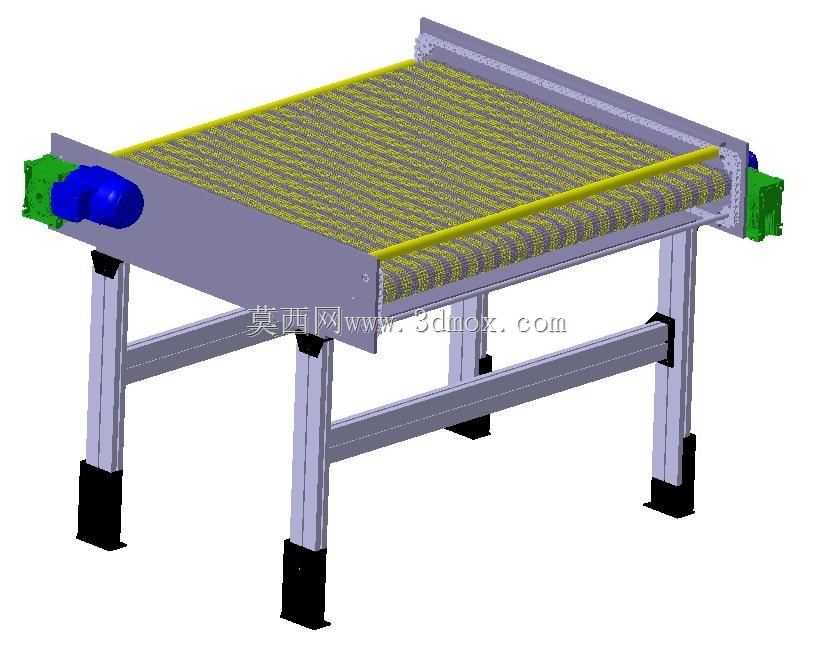

　　这款模块化网带输送设备，主要面向生产车间内的连续物料转运场景，可适配包装、食品加工、电子零部件组装、轻工产品分拣等多类产线的工位衔接需求，替代传统人工周转的低效模式，实现物料在不同工序间的平稳、连续传递。设备采用模块化的设计思路，整体机架以标准型材拼接成型，支腿部分设置可调节的防滑脚垫，能够适配车间地面存在的微小高度差，安装时无需额外预埋固定结构，仅需将设备摆放至对应工位后调整支腿高度，保证输送面处于水平状态即可投入使用，大幅缩短产线搭建的现场施工周期。

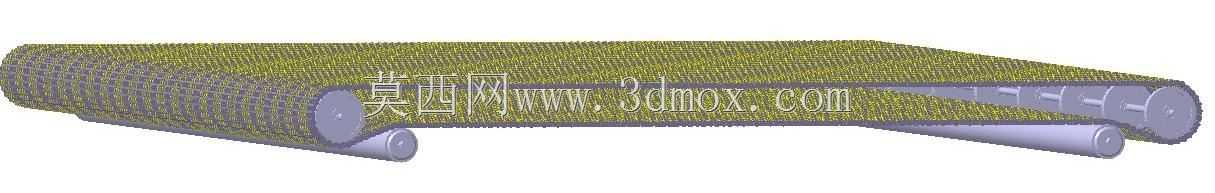

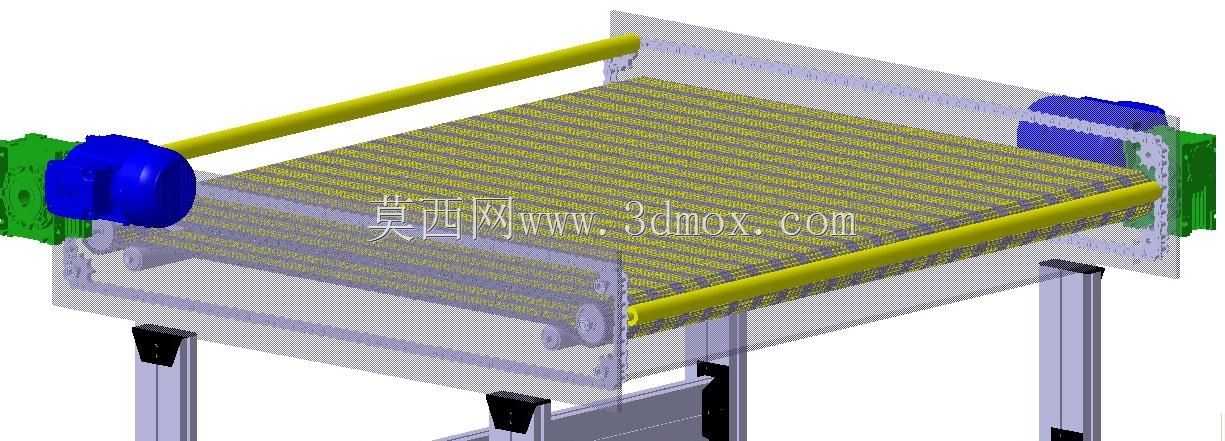

　　从功能结构来看，设备的输送承载面采用模块化拼接的网带结构，相比整体式皮带，网带的单节模块可单独拆卸更换，当局部出现磨损或损坏时，无需拆解整条输送回路即可完成故障部位的替换，大幅降低后期运维的成本与停机时长。网带表面的镂空结构一方面可减少输送面与物料的接触面积，适配需要沥水、通风冷却的物料输送场景，另一方面也能降低输送过程中的积尘概率，对于洁净度有一定要求的电子组装车间也能适配。驱动单元布置在设备的端部一侧，采用侧装式的驱动结构，将传动部件整合在端部护罩内部，既避免外露传动部件带来的安全隐患，也能减少车间粉尘、碎屑对传动结构的侵入，延长传动组件的使用寿命。

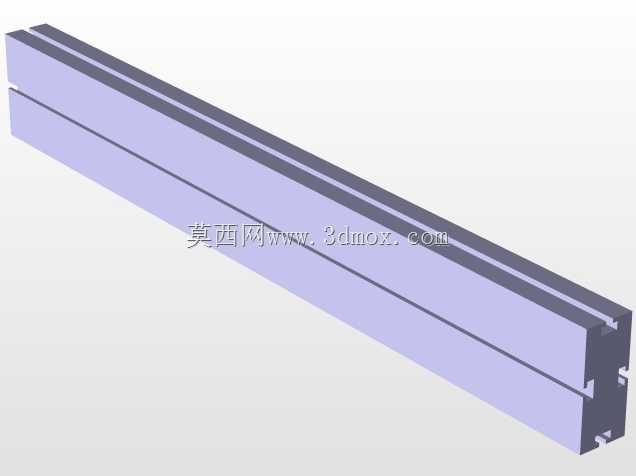

　　设备两侧设置有沿输送方向延伸的挡边结构，可避免输送过程中物料从网带两侧滑落，挡边采用快装式固定结构，可根据实际输送物料的外形尺寸调整挡边的安装高度，适配不同规格的物料输送需求。机架的横向支撑采用型材交叉加固的结构，在保证整体机架轻量化的前提下，提升了框架的抗扭刚度，即使在长时间满负载运行的状态下，机架也不会出现明显的形变，保证网带始终处于平稳的运行状态，避免出现网带跑偏、卡顿的问题。端部的张紧结构采用可调式设计，运维人员可通过端部的调节螺栓调整网带的张紧度，适配不同温湿度环境下网带出现的伸缩量变化，保证网带与传动辊之间的摩擦力处于合理区间，避免出现打滑、传动失效的问题。

　　从安装边界来看，设备的整体宽度控制在常规产线的适配范围内，支腿的高度可根据对接设备的输送面高度在一定区间内调整，能够与各类生产设备、分拣工作台、包装设备的进出料端实现无缝衔接，无需额外定制过渡转接结构。驱动端的接线接口预留有标准的接线端子，可直接接入车间的常规供电回路，也可根据产线的自动化需求，接入产线的总控制系统，实现与上下游设备的联动启停，当上游设备出现物料堆积时，可自动暂停输送，避免物料在输送面上过度堆叠。设备的整体结构没有复杂的定制化异形构件，大部分零部件都采用工业领域的标准件，在进行三维建模时，可直接调用标准件库完成装配，建模过程中可根据实际产线的需求，调整设备的整体长度、网带宽度、支腿高度等参数，快速衍生出适配不同工位需求的输送设备型号，无需从零开始重新搭建结构模型。

　　在实际选型应用中，这类模块化网带输送机可根据输送物料的重量选择对应承重等级的网带模块与机架型材规格，针对较重的工业工件输送，可加厚网带模块的壁厚、增加机架横向支撑的密度，提升整体的承载能力；针对较轻的轻工产品、包装物料输送，可采用轻量化的型材与网带结构，降低设备的整体制造成本。设备的护罩、支腿脚垫等部件都采用标准化接口，在进行结构改型时，仅需调整主体框架的长度尺寸，其余附属部件都可直接通用，大幅降低设计改型的工作量，也能减少生产环节的零部件种类，降低备件存储的管理成本。
