带液压调平功能的变电站低床运输拖车

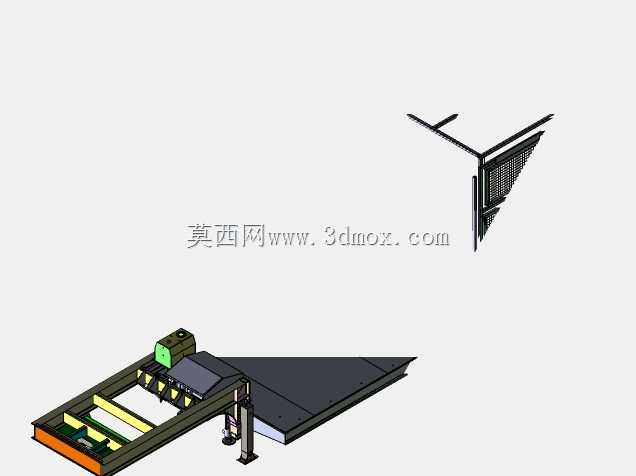

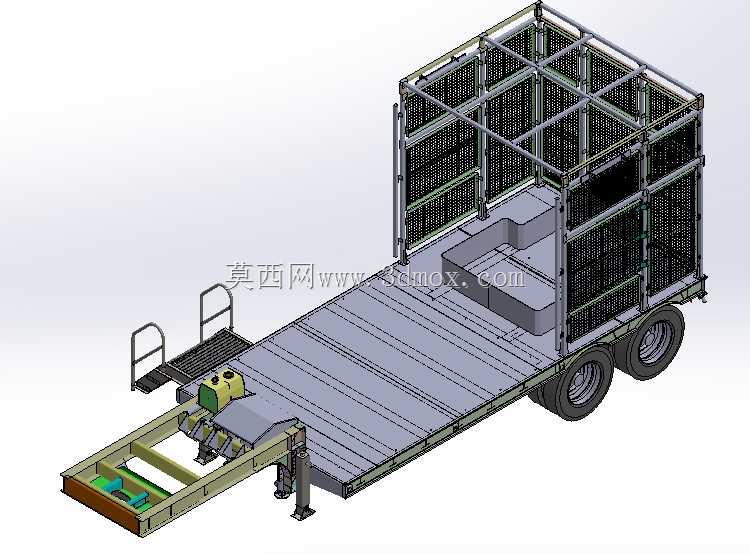

这款低床拖车的设计初衷，是解决变电站场内重型电气设备、施工机具的短距离转运难题，适配变电站内硬化铺装路面、临时施工便道的通行条件，区别于公路长途货运挂车，更侧重场内低速重载作业的稳定性与场地适配性。从结构布局来看，整车采用低平板承载面设计，承载平台离地高度控制在常规货运挂车的三分之二左右，既可以降低重型设备装卸时的坡道高度差，减少装卸作业的吊装风险，也能在转运超高型电气柜体时，满足变电站内架空线缆、门型构架的通行净空要求，避免设备剐蹭场内固定设施。承载平台前段设置可收放的登车梯架，梯架带防滑踏步与侧边扶手，方便作业人员在装卸设备时上下平台，不用额外搭设临时爬梯；平台后半段与侧部设置模块化的笼式金属护栏，护栏采用方管框架搭配冲孔网板结构，既可以阻挡转运过程中零散工器具、小型配件滑落，也不会遮挡作业人员观察平台上设备固定状态的视线，护栏采用螺栓快装结构，可根据转运货物的外形尺寸快速拆卸对应区段，适配超宽、超长设备的装载需求。车架前段集成的液压支撑系统是这款拖车的核心功能模块，四个液压支腿分布在车架牵引端的两侧位置，支腿带独立的高度调节功能，当拖车停放在有坡度的场地、或是地面存在局部沉降的施工区域时，可通过调节各支腿的伸出长度，将整个承载平台调整至水平状态，避免平台上放置的精密电气设备因倾斜发生滑移、倾覆，也能在长时间停放装载时，分担轮胎与悬挂的承载负荷，减少轮胎长期受压变形的风险。行走机构采用双轴双排轮布局，匹配重载型钢板弹簧悬架，单轮承载能力适配变电站内常见的变压器附件、高压柜、电缆盘等重载货物的运输需求，轮距设置经过优化，可适配变电站内常见的检修通道宽度，转弯半径控制在较小范围，能在场内狭窄的设备间隙中完成转向调头。牵引端采用标准的挂车牵引销结构，可匹配变电站内常用的内燃牵引车、工程拖拉机的牵引接口，牵引架上设置的液压动力单元可直接从牵引车取力，不需要额外配置独立的动力源，简化了现场作业的动力配套要求。在建模细节上，车架主体的纵梁、横梁均采用标准型钢拼接的结构形式，所有连接节点的螺栓孔位、焊接坡口都做了还原，液压支腿的伸缩油缸、锁止结构、支撑脚盘都做了独立的零件建模，护栏的网板孔隙、踏步的防滑纹路也都按照实际加工尺寸做了呈现，可直接用于结构受力验算、加工出图的参考，也能用于变电站施工组织的场内运输方案模拟，提前验证不同尺寸设备装载后的通行边界、转弯空间是否满足现场要求。
