云朵造型智能空调控制器外壳结构设计

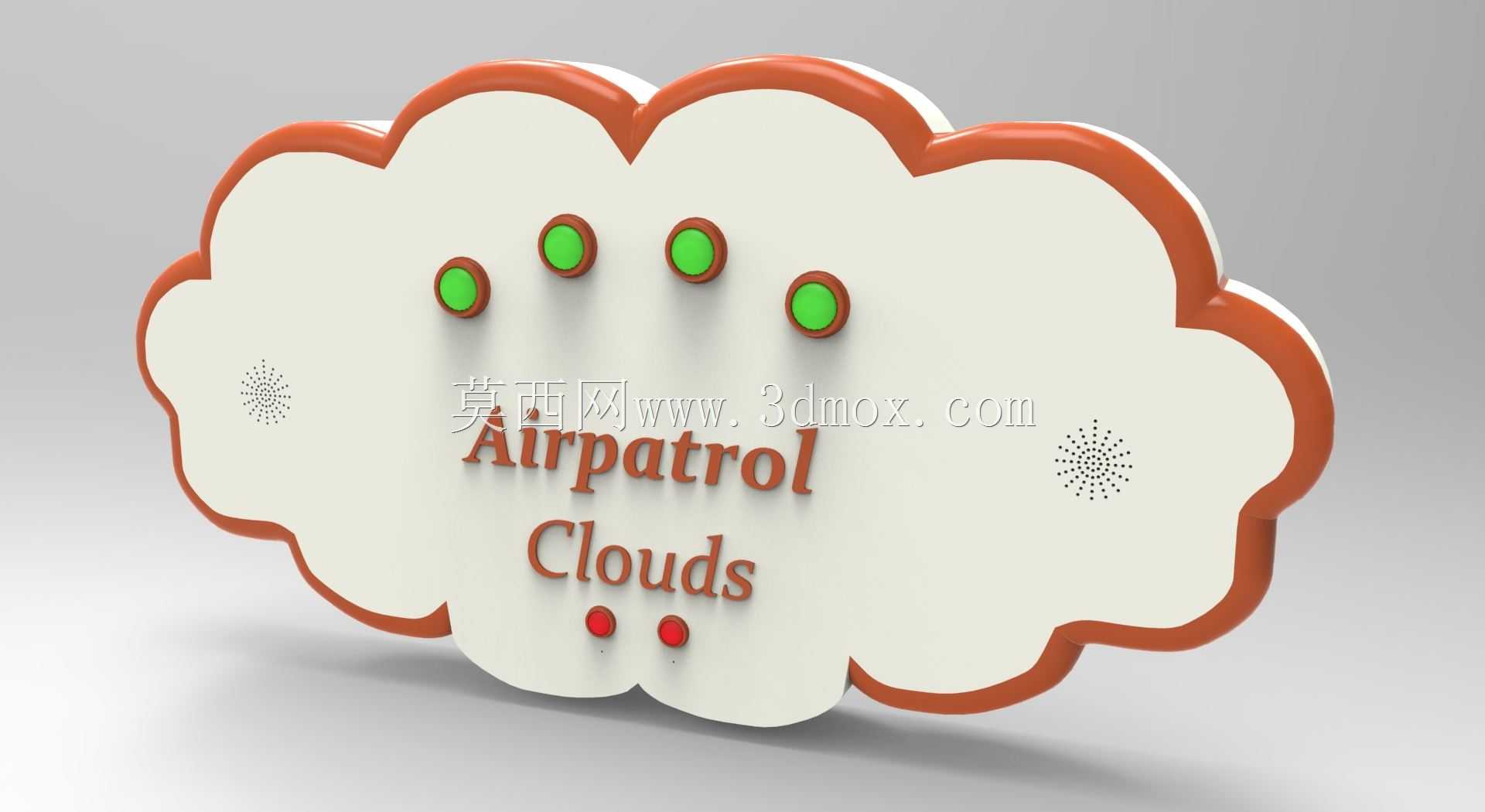

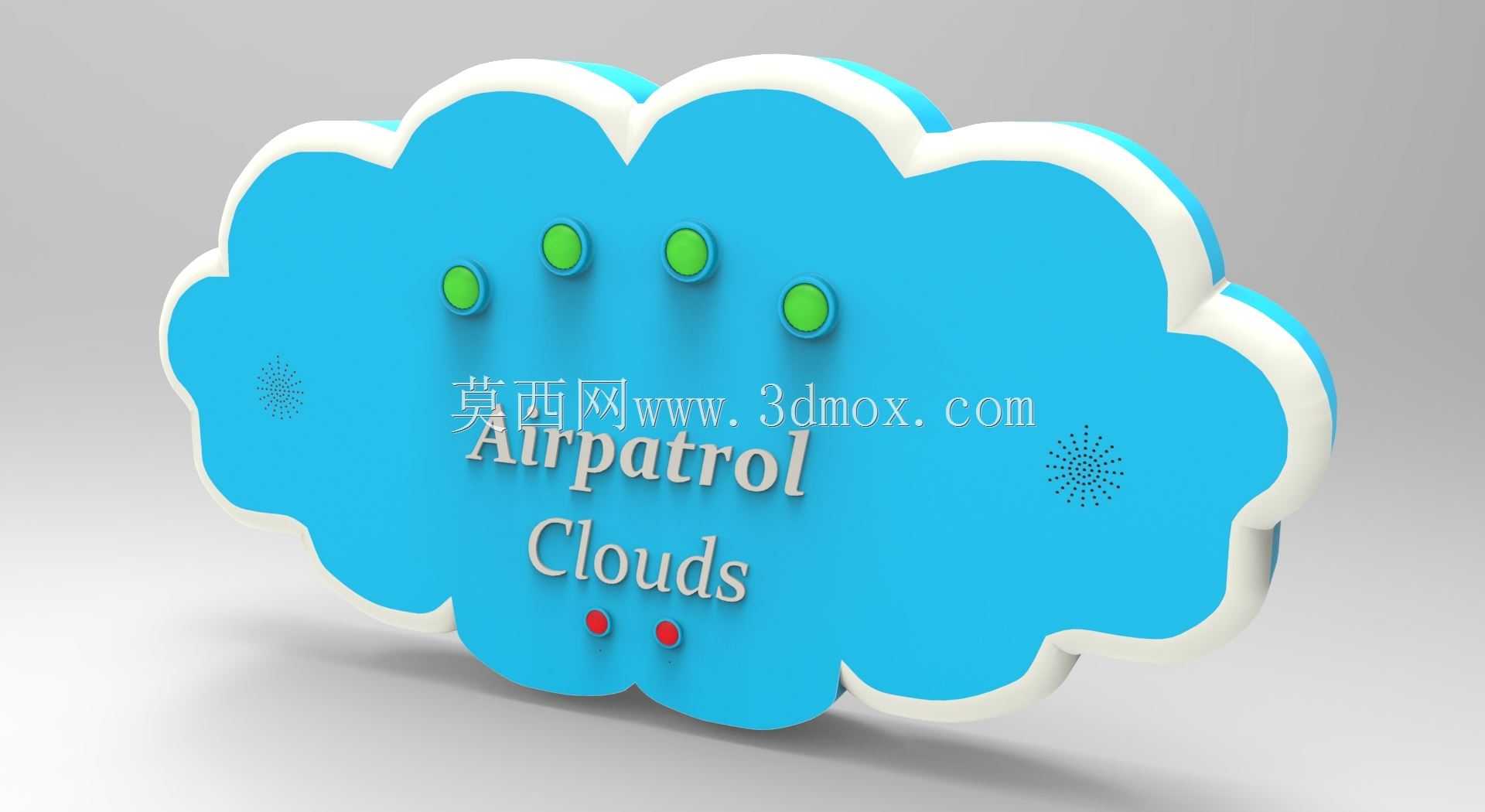

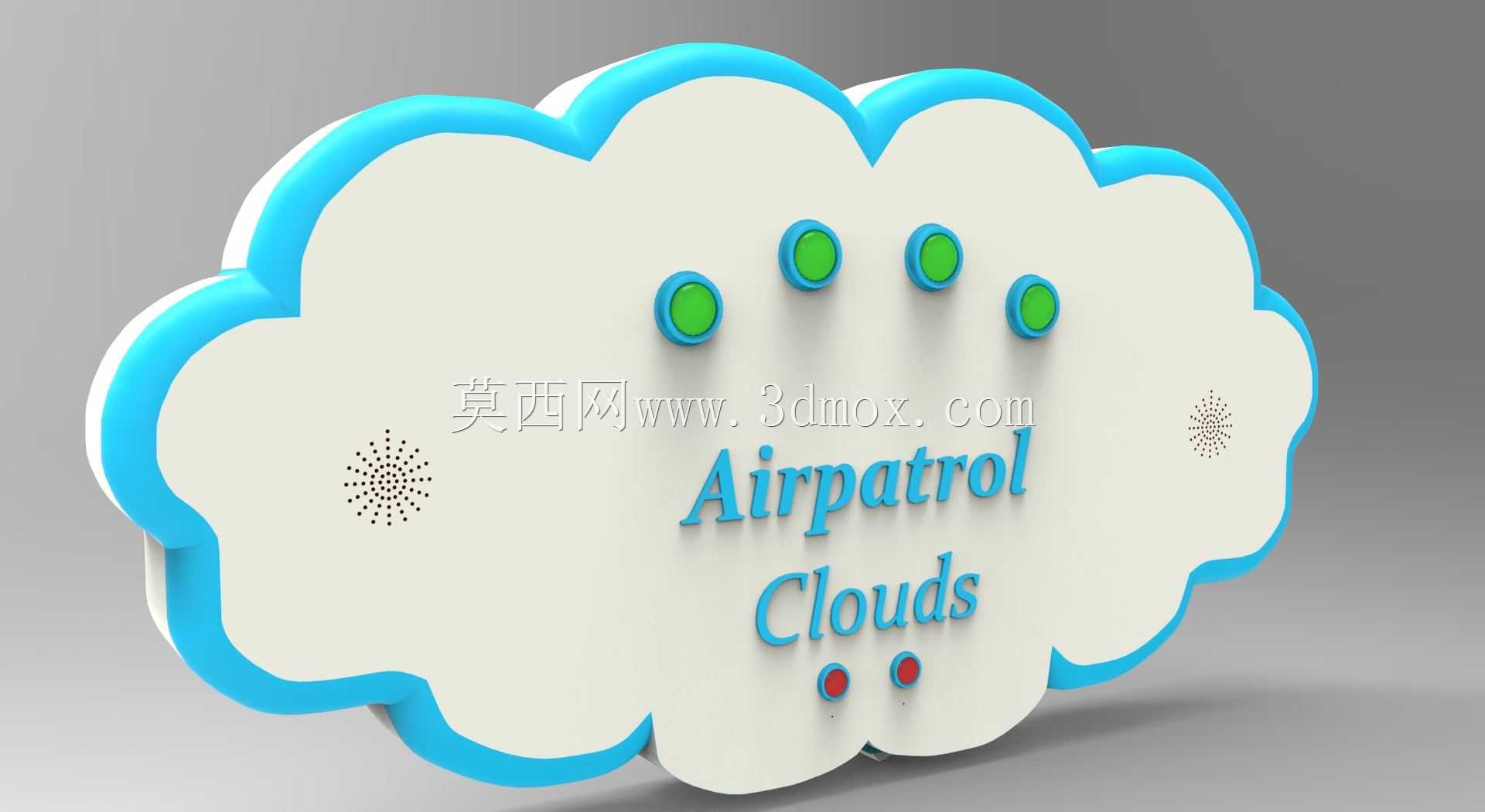

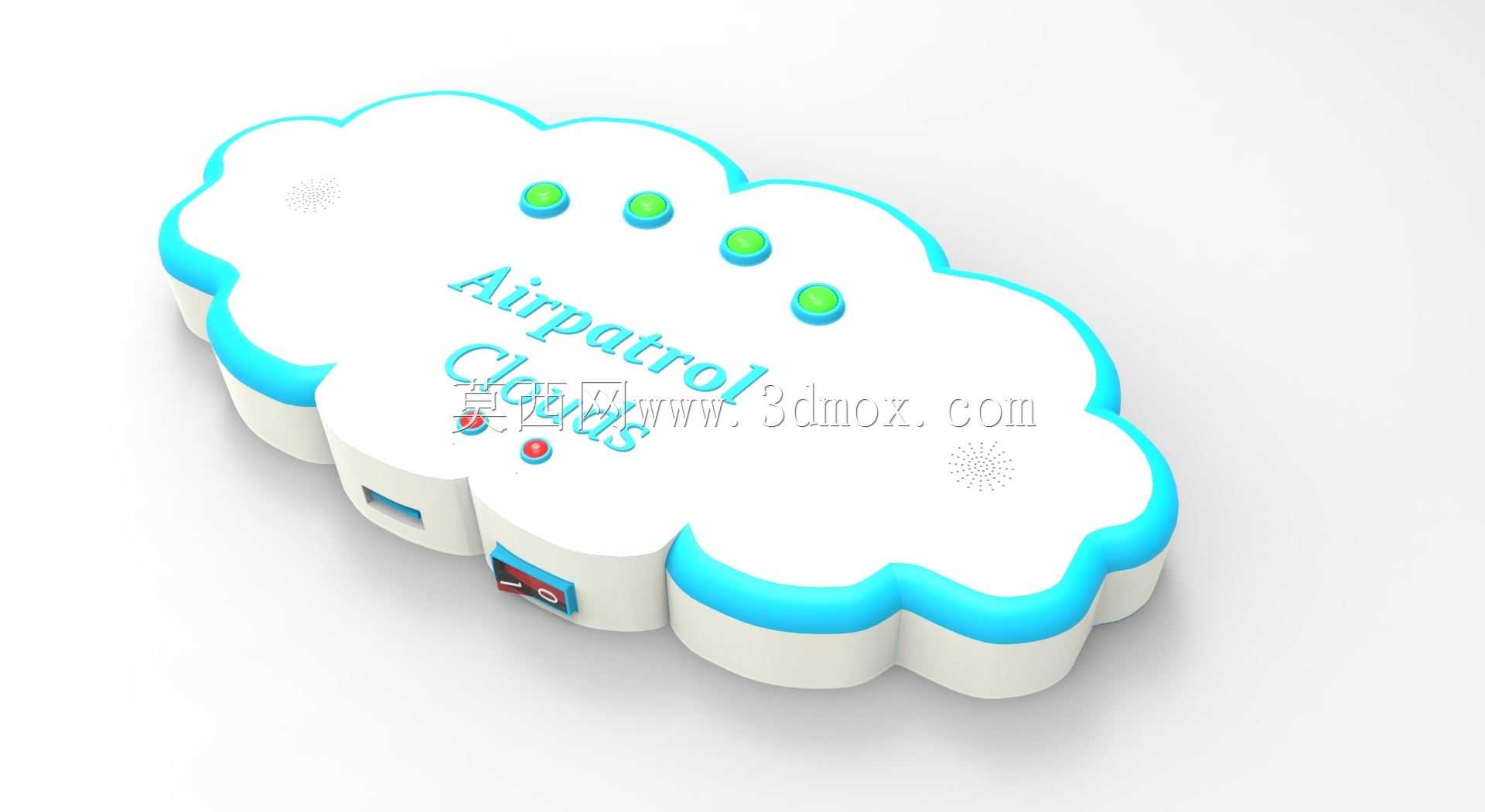

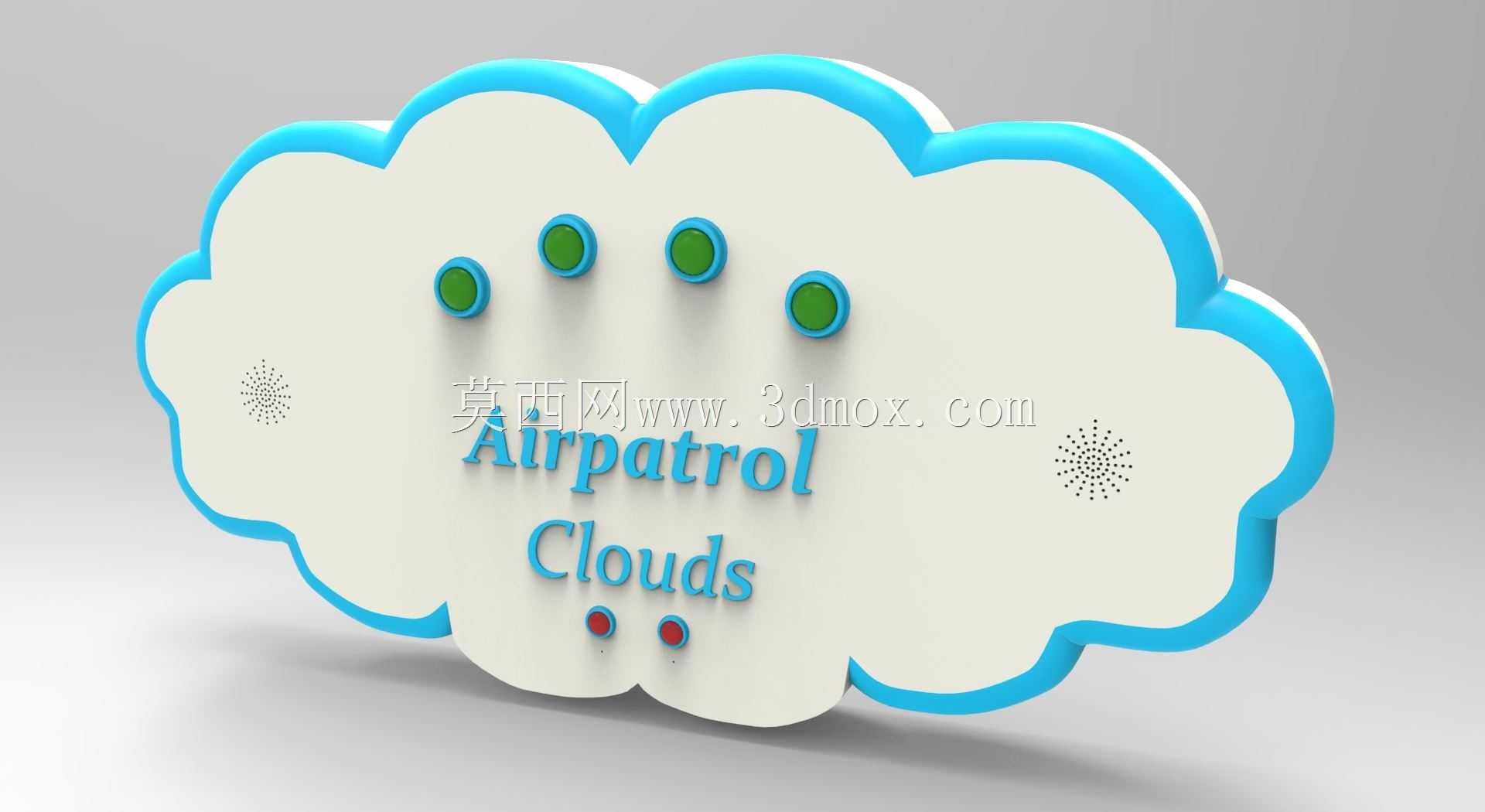

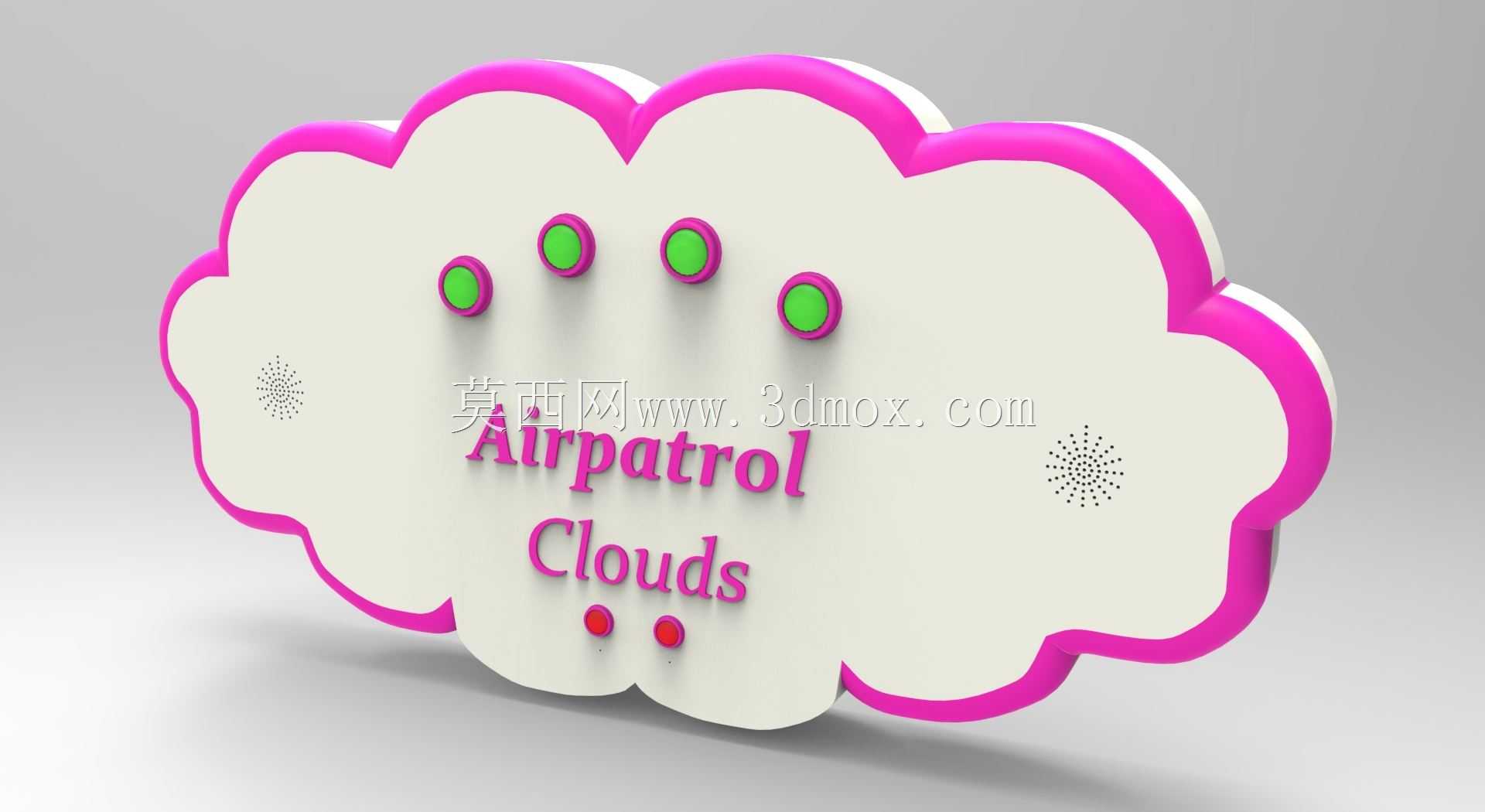

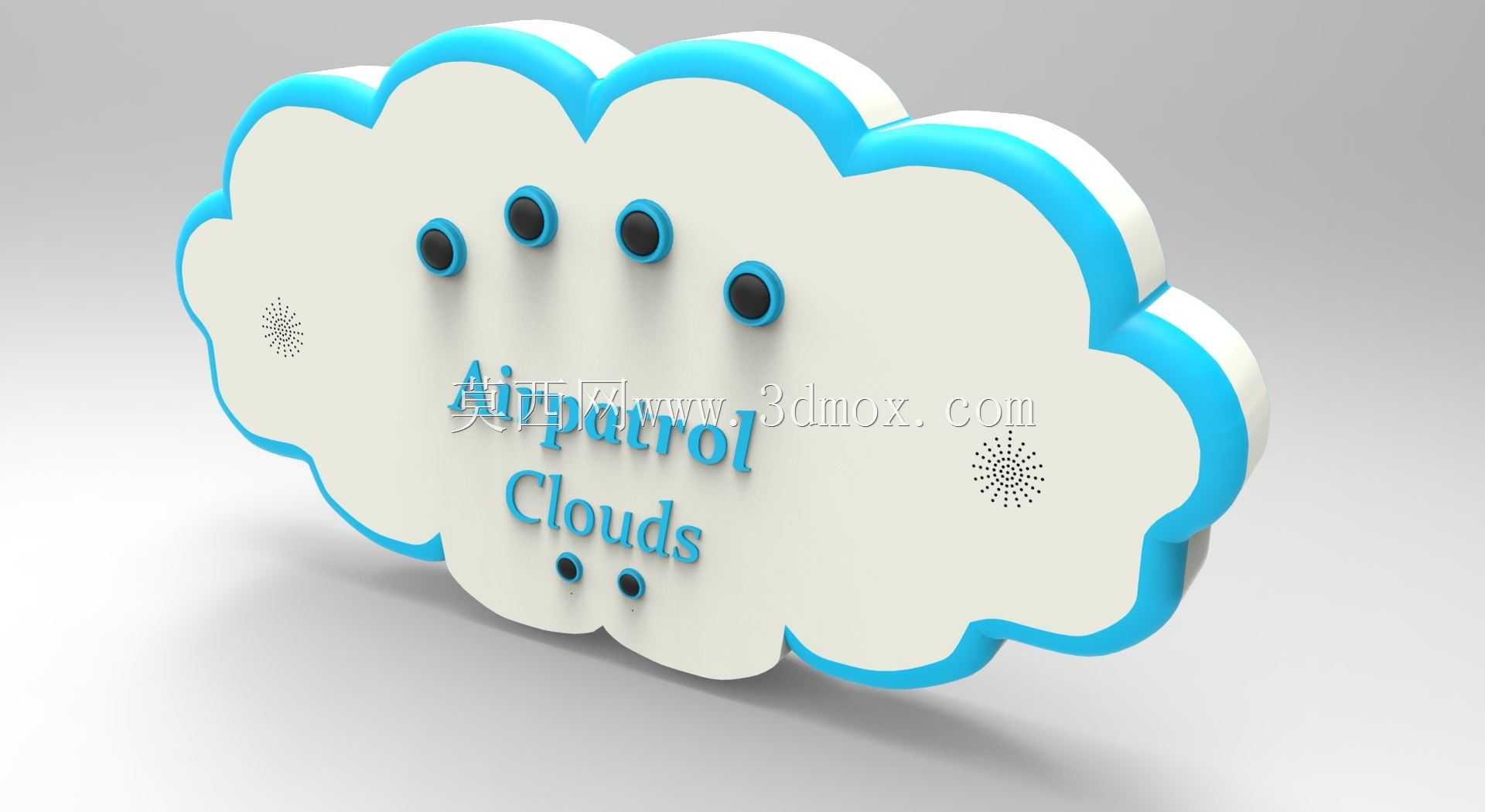

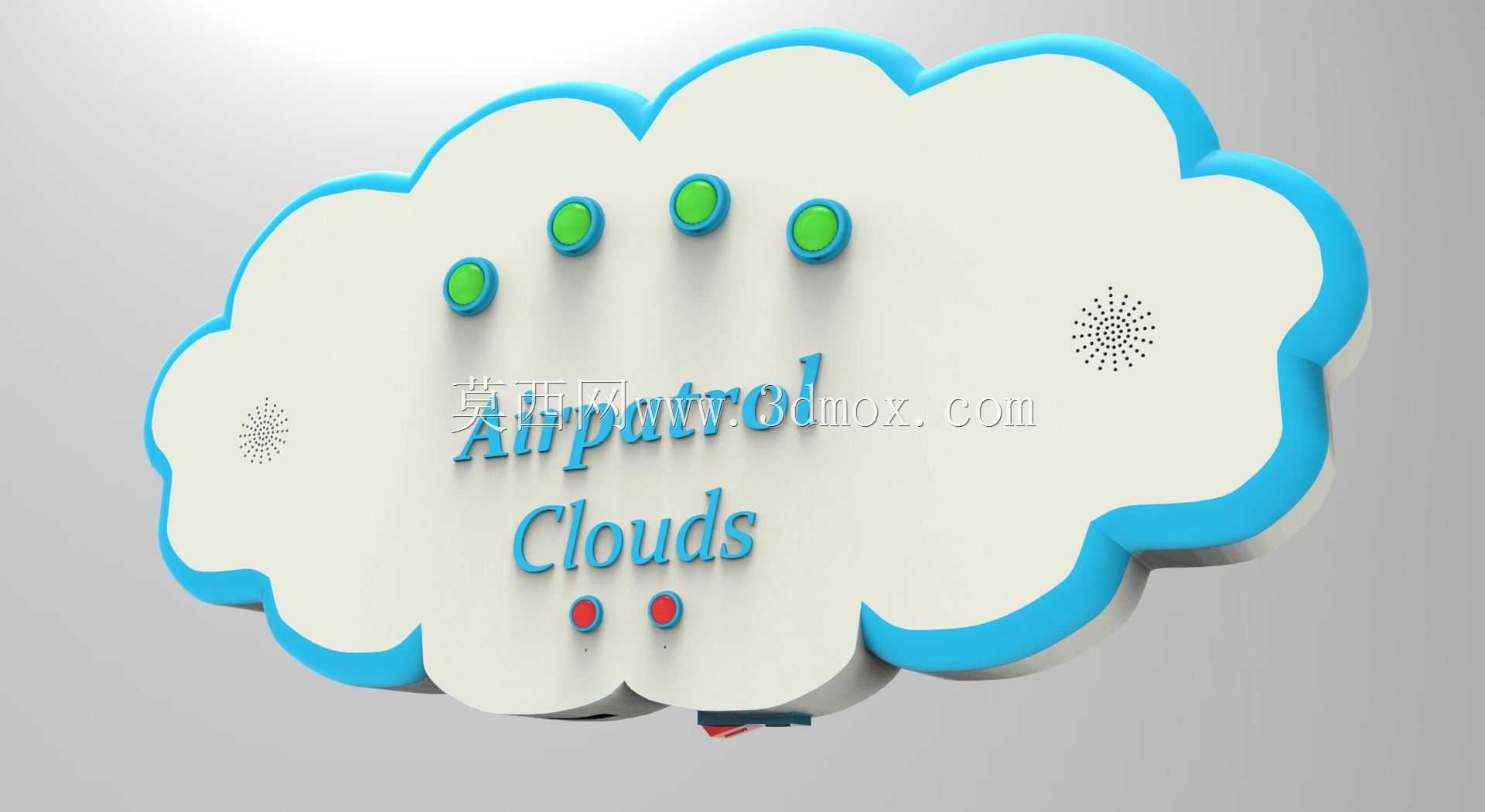

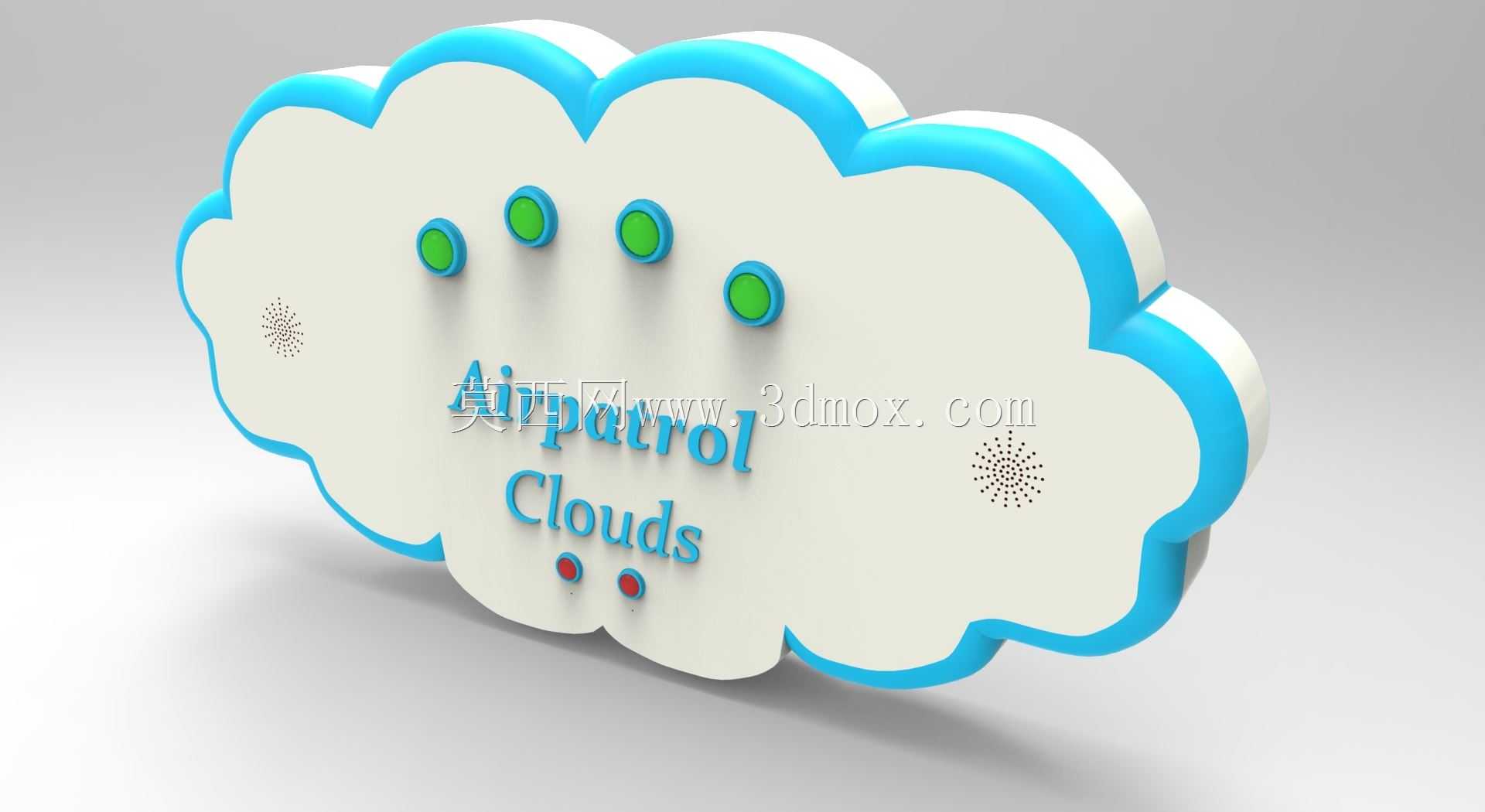

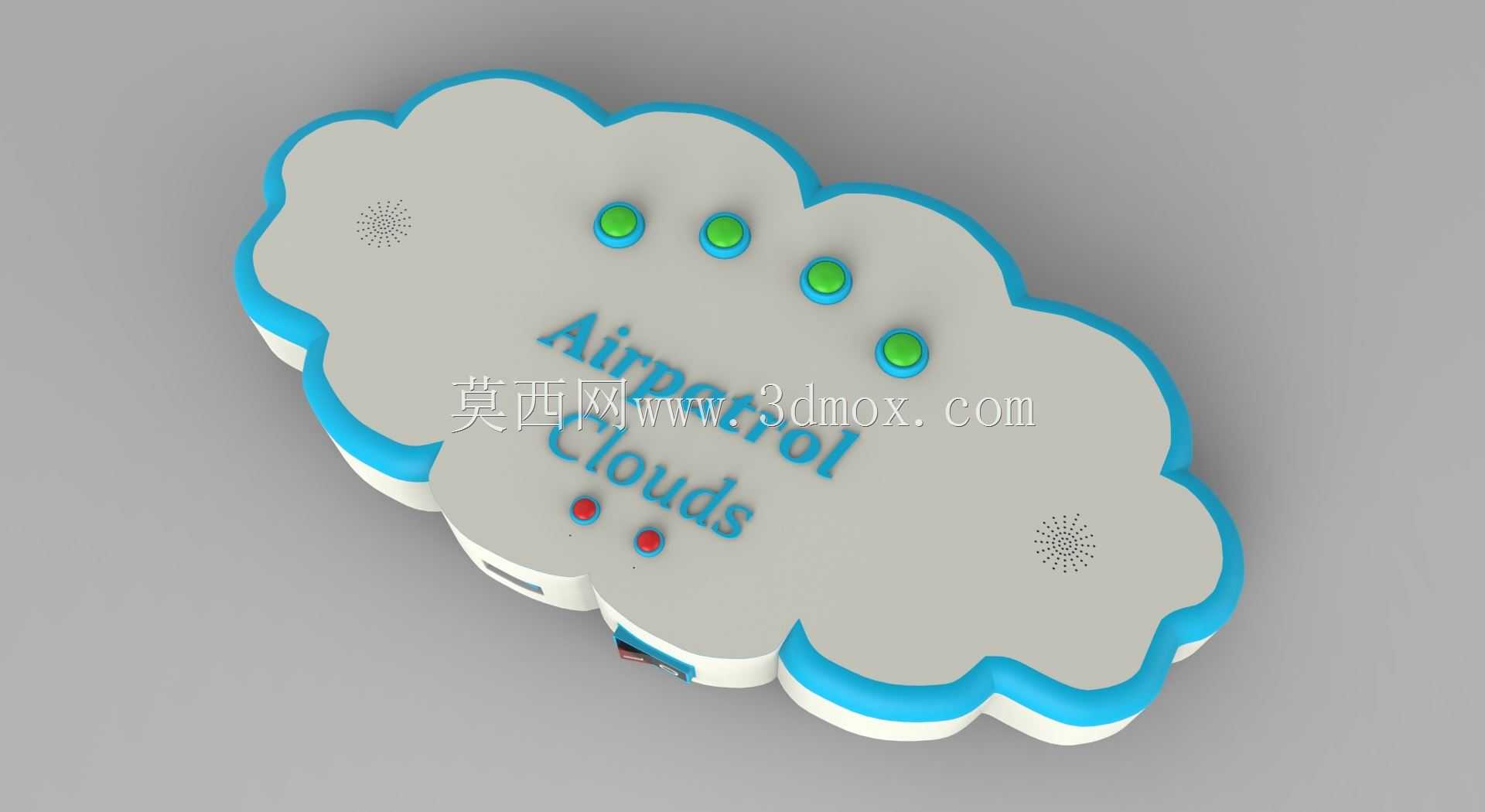

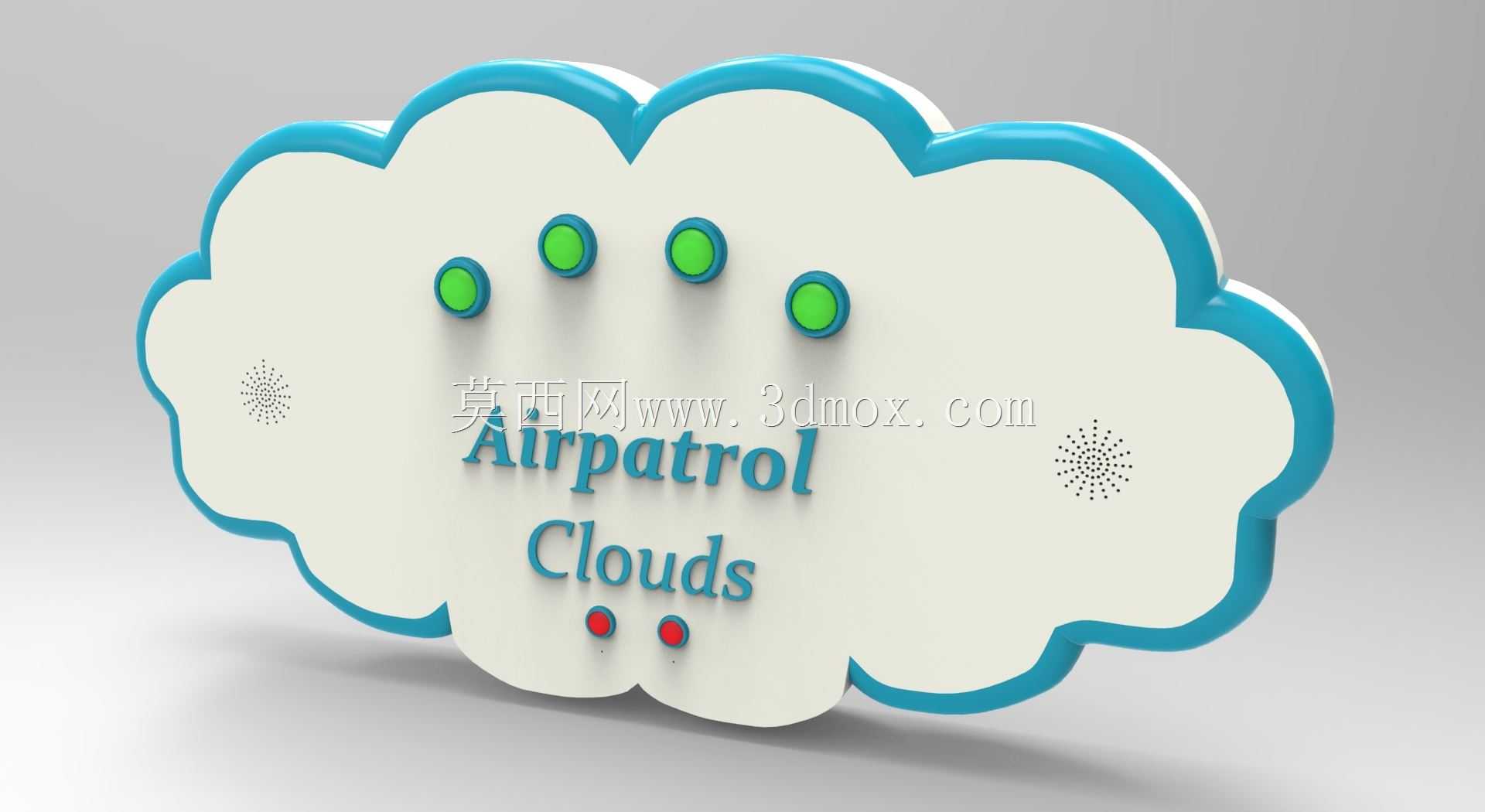

这款云朵造型的控制器外壳，主要适配家用壁挂式空调的智能控制终端，可直接替换原有空调配套的线控器外壳，也可作为独立式红外空调控制器的承载壳体，适配卧室、儿童房、主题民宿等对空间装饰性有要求的使用场景，安装后不会破坏墙面整体视觉协调性，相比传统方正造型的控制器壳体，更能适配柔和的家装风格。壳体整体采用云朵轮廓的异形曲面设计，边缘做了大圆角过渡处理，没有尖锐棱角，避免日常磕碰造成的损伤，上下壳体采用卡扣加超声波焊接的组合装配方式，接缝处预留0.1mm的装配公差，既保证装配后的密封性，也能避免壳体拼接处出现错位缝隙。正面预留的四个圆形通孔，是状态指示灯与功能按键的安装位，孔位边缘做了0.3mm的凸台结构，装配按键后可避免按键边缘卡滞，同时能减少灰尘从按键缝隙进入壳体内部；下方两个更小的圆形孔位对应麦克风拾音孔，孔内侧预留了防尘网粘贴槽，可粘贴尼龙防尘网阻挡絮状灰尘进入，不影响拾音效果。壳体两侧的放射状格栅区域是扬声器出声位，格栅采用0.8mm宽度的窄缝设计，既保证声音传出的通透度，也能阻挡大颗粒异物进入壳体内部，出声区域内侧预留了扬声器固定柱，可直接用自攻螺丝固定8Ω1W的小型扬声器，固定柱高度经过测算，装配后扬声器振膜与壳体内壁保留2mm间隙，避免出现音腔共振杂音。壳体背部预留了挂墙安装的卡扣槽与走线孔，卡扣槽适配标准86型接线盒的安装卡扣，也支持使用免钉胶粘贴安装，两种安装方式的定位基准统一，保证安装后壳体与墙面贴合间隙不超过0.5mm；壳体内部的PCB安装柱高度统一为6mm，可直接承载常规厚度1.6mm的控制电路板，安装柱顶端预留了0.5mm深度的螺丝定位孔，适配M2自攻螺丝固定电路板，同时在电路板对应红外发射头的位置，壳体预留了倾斜15度的红外透射窗，保证红外信号可覆盖室内常规空调的安装位置，无需刻意调整安装角度即可实现稳定的信号传输。壳体壁厚设计为2mm，采用ABS+PC混合材质注塑成型，既保证足够的结构强度，跌落1.2米高度不会出现壳体开裂，也能保证曲面部分的成型精度，不会出现缩水变形的问题，外表面采用哑光晒纹处理，不易残留指纹与划痕，长期使用也能保持外观整洁。
