滚筒式粉体颗粒混合搅拌设备结构设计

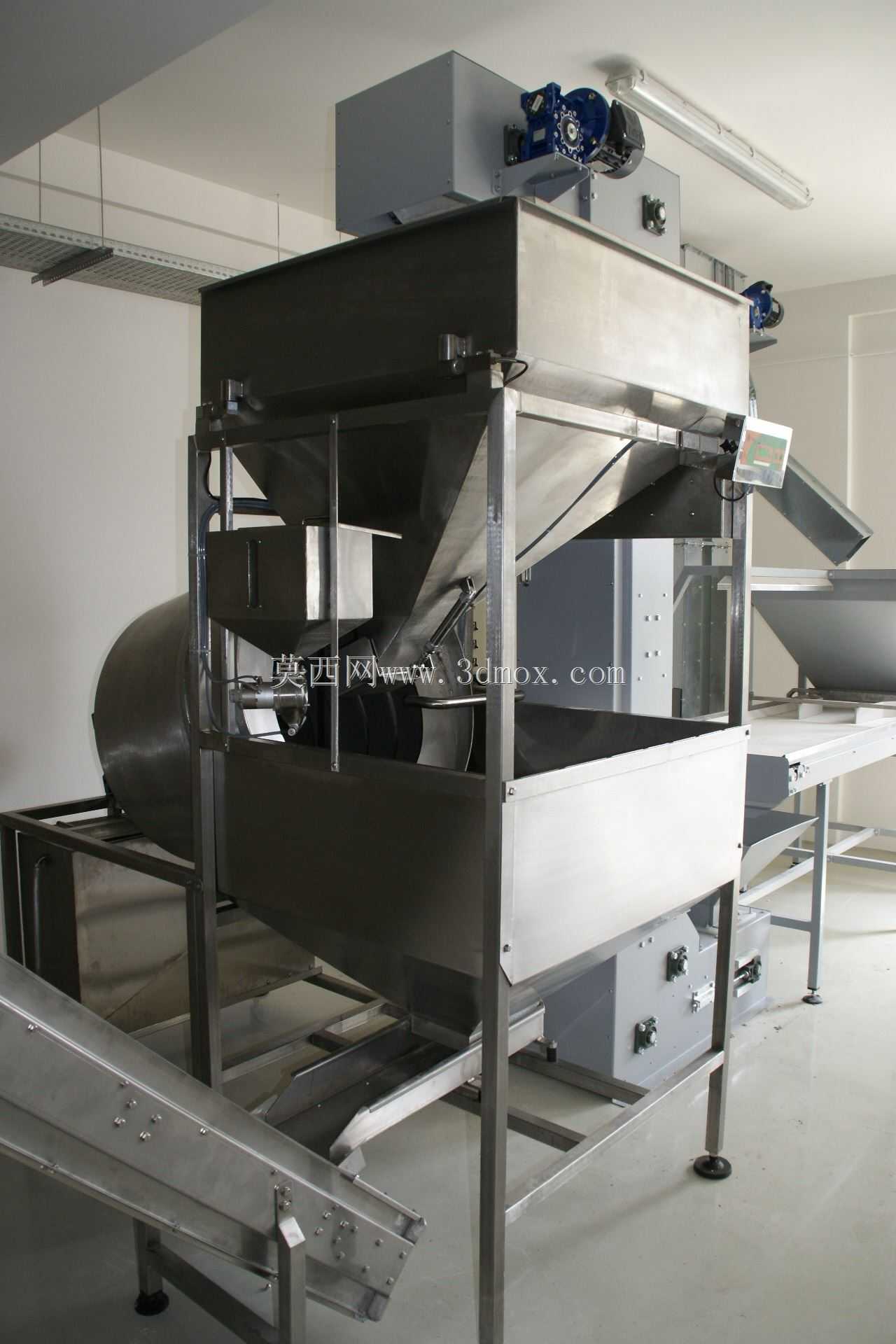

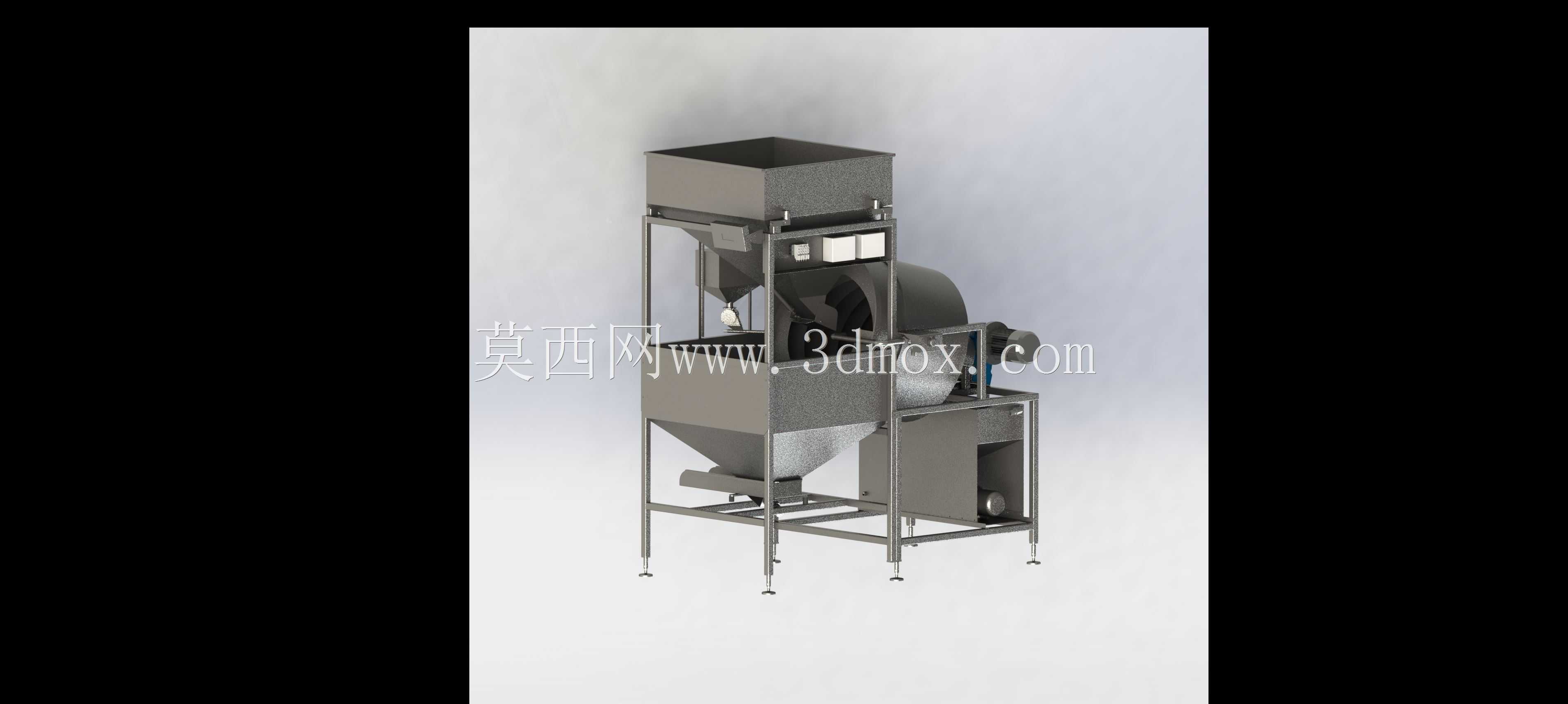

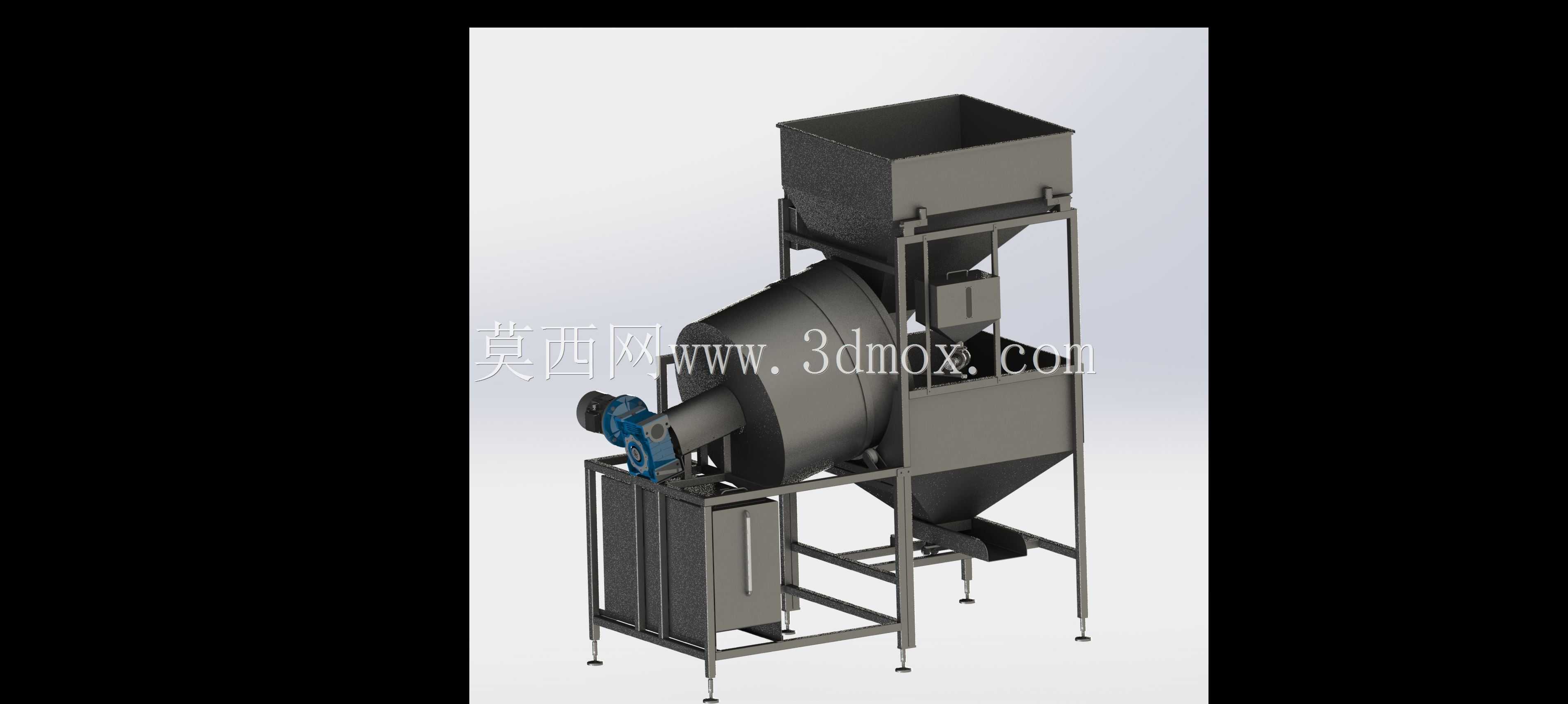

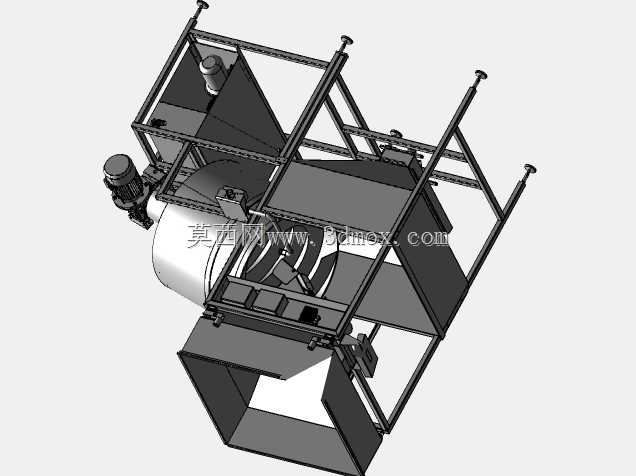

该搅拌混合设备主要面向粉体、小颗粒类物料的均匀混合作业场景，常见于食品加工、饲料生产、建材辅料制备、化工粉体混配等生产环节，可完成两种及以上不同物性物料的均质混合，避免物料分层、团聚等混合不均问题。设备整体采用框架式方管机架作为承载主体，机架底部配置可调式支撑脚，可在安装时根据地面平整度调整设备水平度，抵消地面不平带来的设备运行振动，支撑脚调节行程预留50mm余量，适配多数生产车间的地面安装条件，机架整体长宽尺寸控制在1800mm×1200mm区间，高度约2600mm，安装时需预留周边不小于800mm的操作维护空间，满足日常检修、进料出料的操作需求。设备上部设置方形进料斗，斗体采用斜壁溜料结构，倾斜角度大于物料安息角，可保证待混合物料依靠自重顺利进入滚筒混合腔，无需额外设置进料推送机构，进料斗容积匹配单次混合批次容量，可减少频繁补料的操作频次。核心混合单元采用卧式滚筒结构，滚筒侧端配置驱动减速组件，驱动端与滚筒主轴采用键连接传递扭矩，滚筒内壁可根据混合物料特性增设导料板结构，带动物料在滚筒转动过程中实现径向抛洒、轴向推移的复合运动，相比普通桨叶搅拌，该结构对易碎颗粒物料的破损率更低，混合均匀度可满足多数生产工艺要求。滚筒下方设置倾斜式出料斗，混合完成后的物料可在滚筒反转导料结构的推送下，沿出料斗斜面汇集至出料口排出，出料口可对接后续输送设备或物料周转容器，无需额外转接结构。设备侧部集成了驱动组件的防护柜体，可将电机、传动部件完全封闭在内，避免生产过程中粉尘进入传动间隙造成部件磨损，同时也可防止操作人员误触运转部件引发安全隐患，柜体预留检修门，日常维护时可直接开启完成部件检查、润滑等操作。整体结构设计优先考虑生产场景的实用性，没有冗余的装饰性结构，所有受力部位均做了加强处理，可承受满负载运行时的动载荷冲击，各部件的连接位置均预留了拆装间隙，易损件更换时无需拆解整体机架，可有效降低后期维护的工时成本。
