工业粉体混合加工设备结构设计

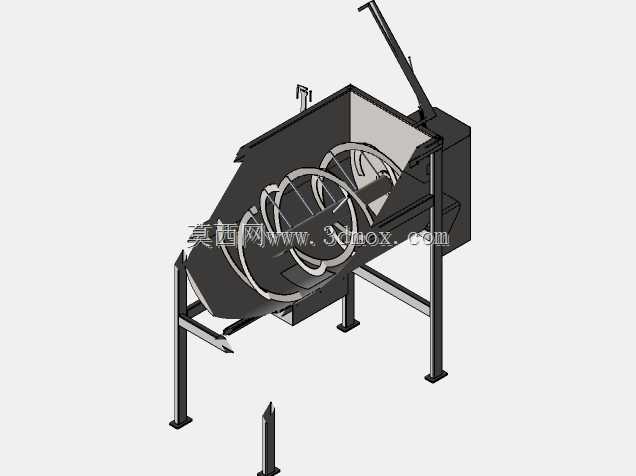

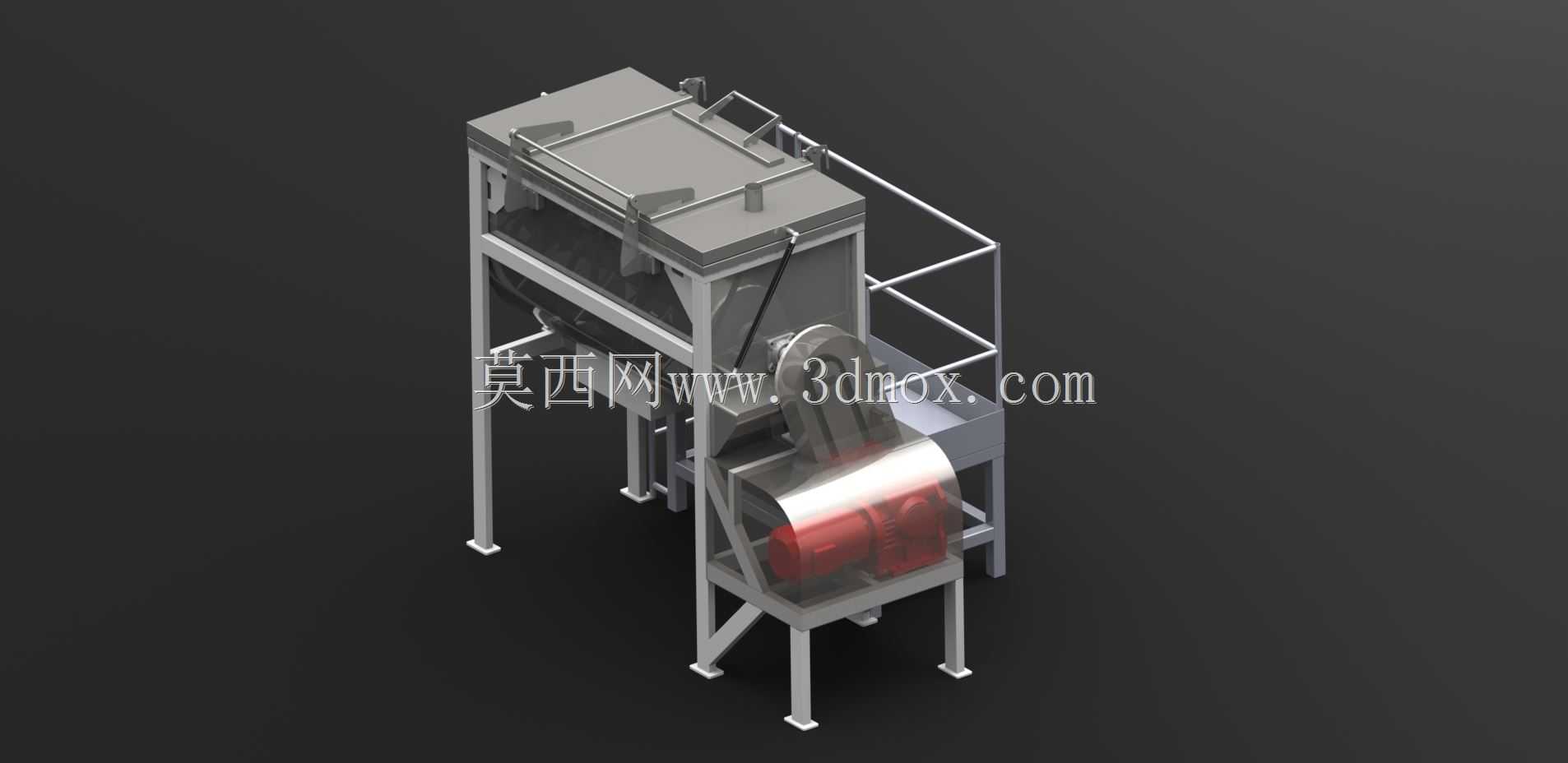

做粉体加工线的结构设计时，最先要锚定的是现场安装边界，这类混合设备通常布置在原料仓与下游包装/输送工序之间，预留的操作面净宽不能小于1.2米，设备顶部进料口要和上方料仓出料口的软连接段预留150-200mm的安装余量，底部出料口距离地面高度要匹配接料设备的进料高度，避免后续物料输送出现卡滞。从功能逻辑上看，这类设备核心是解决不同粒径、不同密度粉体物料的均化混合问题，常见应用在食品添加剂、建材粉料、化工粉体的批次混配工序，工作时上部暂存仓先完成待混物料的缓存，通过内部导流结构将物料均匀送入下方混合腔体，腔体内的搅拌组件按照设定转速带动物料做对流、剪切运动，避免粉体出现分层、结团的问题，混合完成后通过底部出料机构实现整批物料的快速排空，减少批次间的物料残留。建模的时候先从整体钢架开始搭，用型钢焊接的机架作为整个设备的承载基础，要提前核算搅拌组件满载运行时的动载荷，机架支脚的位置要避开地面预埋的管线，同时预留地脚螺栓的安装孔位，支脚底部的调节板要做成长圆孔，方便现场安装时调整设备水平度。上部的暂存仓设计要考虑物料的安息角，仓壁倾斜角度不能小于45度，防止流动性差的粉体在仓内架桥，仓顶设置的快开检修口要加密封胶条，避免粉体运行时溢出，周边的防护栏杆高度要符合安全规范，方便操作人员定期检查仓内物料情况。混合腔体的建模要先确定搅拌轴的安装位置，轴两端的轴承座要做独立的安装基准面，保证装配时的同轴度，腔体外部的护罩要做可拆卸结构，方便后期维护搅拌桨叶，侧面的传动机构安装位要预留电机、减速机的装配空间，避免传动部件和机架、护罩出现干涉。侧边的操作平台踏步高度要控制在200mm左右，平台表面要做防滑处理，周边的防护栏高度不低于1.1米，满足现场操作的安全要求。建模过程中要反复校验各个部件的装配间隙，比如搅拌桨叶和腔体内壁的间隙要控制在5-10mm，既避免桨叶刮蹭腔壁，也减少腔壁的物料残留，各个检修门的开合角度要大于90度，方便操作人员清理和更换易损件，所有连接法兰的螺栓孔位要对齐，避免现场安装时出现孔位错位的问题。
