科勒克特马基内西选矿滚筒分选设备结构

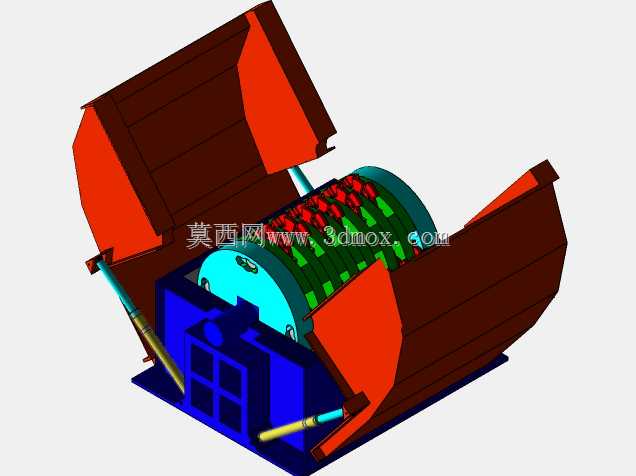

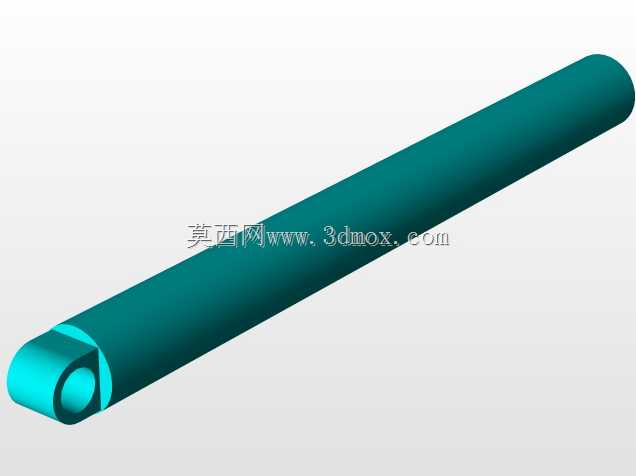

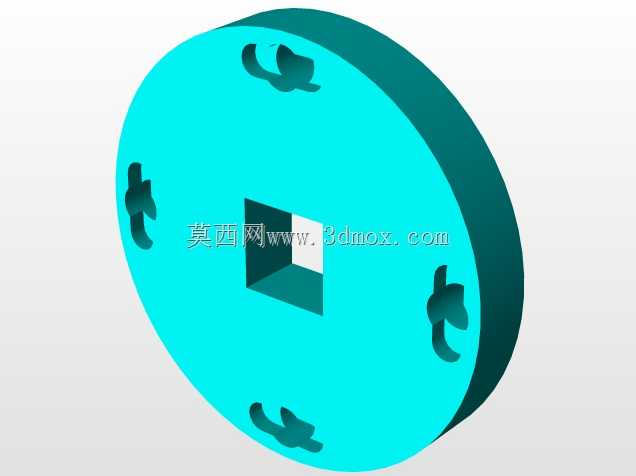

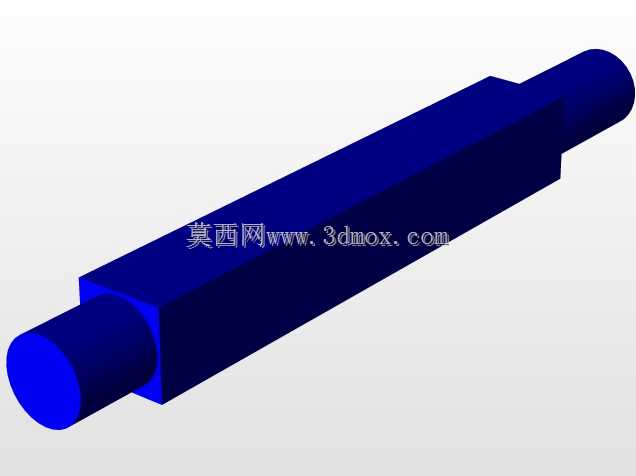

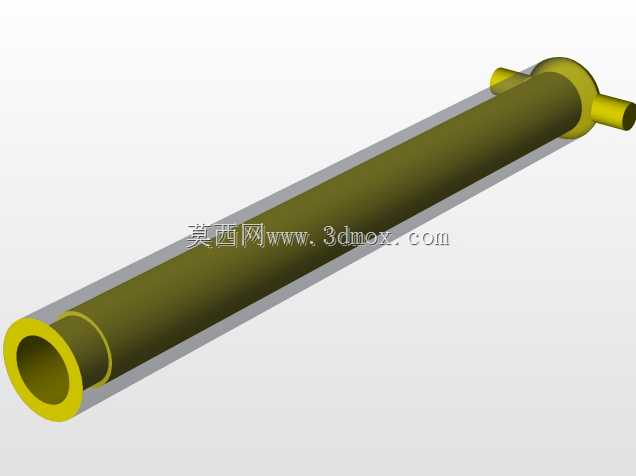

该设备核心应用于矿物分选作业场景，适配中小型选矿生产线的粗选、精选工序段，可针对不同粒级的矿料完成磁性组分与非磁性组分的分离作业，也可拓展用于建材、固废处理领域的磁性物料分拣环节。设备整体采用开合式防护外壳设计，两侧护罩可沿铰接轴向外翻开，日常运维时无需整体拆解外壳，即可直接接触内部滚筒、传动及给料组件，大幅缩短检修停机时长，护板边缘做了折边强化处理，避免矿料飞溅过程中造成护板变形，同时外壳底部预留了排料导流斜面，分选后的不同物料可沿斜面分别进入对应接料溜槽，不会在设备底部积料。核心分选滚筒采用多磁极排布结构，滚筒表面的磁极组按特定极性交替布置，矿料给到滚筒表面后，磁性物料会被吸附在滚筒表面随滚筒转动，当转动到无磁区时依靠重力脱落进入精矿接料槽，非磁性物料则直接在重力作用下进入尾矿槽，滚筒端侧配套的传动支座采用一体式铸钢结构，安装时直接通过底部螺栓孔固定在混凝土基础或设备机架上，安装边界需预留两侧护罩完全翻开的操作空间，单侧翻开空间不小于护罩自身宽度的1.2倍，避免护罩开启时与周边管线、机架产生干涉。给料端配套的可调式给料导槽可根据处理量调整出料口开度，控制矿料在滚筒表面的料层厚度，避免料层过厚导致磁性物料夹杂非磁组分，影响分选精度，导槽表面做了耐磨衬层处理，可抵御矿料长期冲刷造成的磨损，延长易损件更换周期。设备底部的机架采用箱型焊接结构，整体刚性充足，可承受滚筒高速转动时的动载荷，机架上预留了传动电机的安装位，可根据现场工况匹配不同功率的驱动单元，安装时需保证滚筒轴线与给料导槽的出料边平行度误差不超过0.5mm，否则会出现料层厚薄不均的问题，直接影响分选效率。设备两侧的支撑杆用于护罩开启后的定位支撑，避免护罩意外回落造成运维安全隐患，支撑杆端部带自锁结构，护罩翻开到指定角度后自动锁止，关闭时只需按压解锁扣即可完成护罩复位。
