高抛光快装卡箍式管接头组

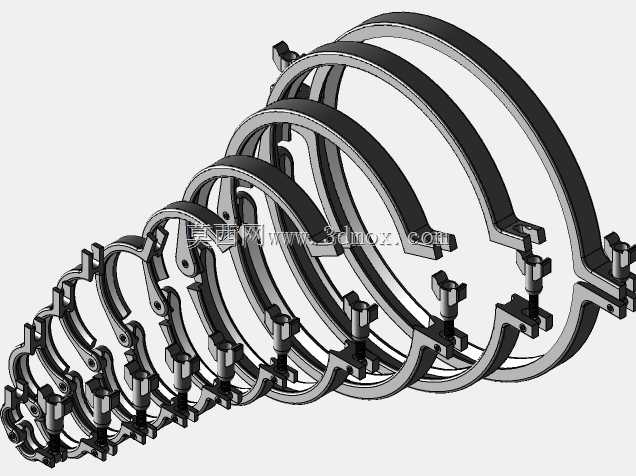

这套快装卡箍管接头组覆盖多规格管径适配需求，主要面向食品饮料、生物医药、精细化工等对管路内壁光洁度、拆装效率有高要求的流体输送场景，在洁净管路系统、移动式配料管线、需频繁拆洗的工艺段中应用广泛，可实现管路的快速对接与拆卸，无需额外焊接或螺纹攻丝操作，大幅降低管路维护、物料切换时的拆装工时。从结构设计来看，整套卡箍采用对称式抱合结构，铰接端作为开合支点，锁紧端通过快拆扳扣实现预紧，配套的密封件可嵌入接头端部的定位槽内，抱合时卡箍的楔形内圈会同步挤压两个接头的法兰翻边，迫使密封件产生均匀压缩变形，实现管路端面的径向与轴向双重密封，避免流体输送过程中出现渗漏、积液死角问题。设计过程中针对不同公称通径的卡箍做了受力匹配，大管径卡箍的锁紧扳扣加长了力臂，降低人工锁紧时的操作力度，同时卡箍本体的截面做了等强度优化，在保证抱紧力满足管路承压要求的前提下，尽可能削减非受力区域的材料厚度，兼顾结构强度与轻量化需求。外形尺寸上，整套卡箍从最小通径到最大通径形成梯度规格，每个规格的卡箍开合角度、铰接轴位置、锁紧行程都做了适配性调整，安装时无需额外工装，手动扳动锁紧扣即可完成固定，安装边界仅需预留扳扣开合的操作空间，无需在管路周边预留大量拆装作业面，适合密集排布的管路集群使用。卡箍整体做高抛光表面处理，表面无毛刺、无凹陷死角，可避免物料残留、细菌滋生，满足卫生级管路的清洁要求，铰接部位的销轴做了防脱设计，频繁开合也不会出现销轴脱落、零件散件的问题，适配长期反复拆装的使用工况。不同规格的卡箍锁紧力经过校准，既不会因锁紧力不足导致密封失效，也不会因过度锁紧造成接头法兰变形、密封件过度压缩提前老化，可匹配对应通径下的常规流体输送压力工况，在真空输送、低压流体输送场景下都能保持稳定的密封性能。
