快换式刀夹锁紧操作机构

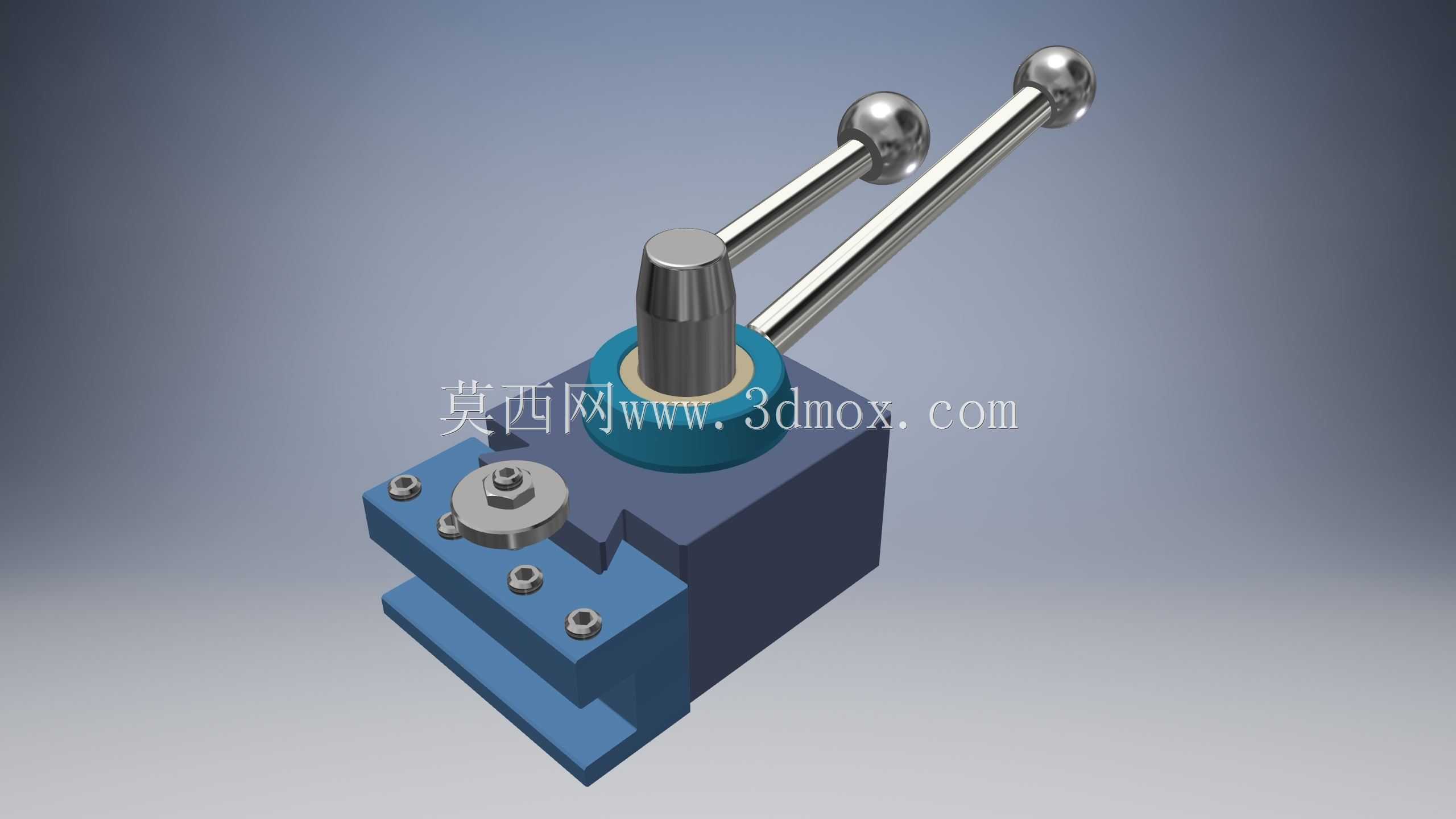

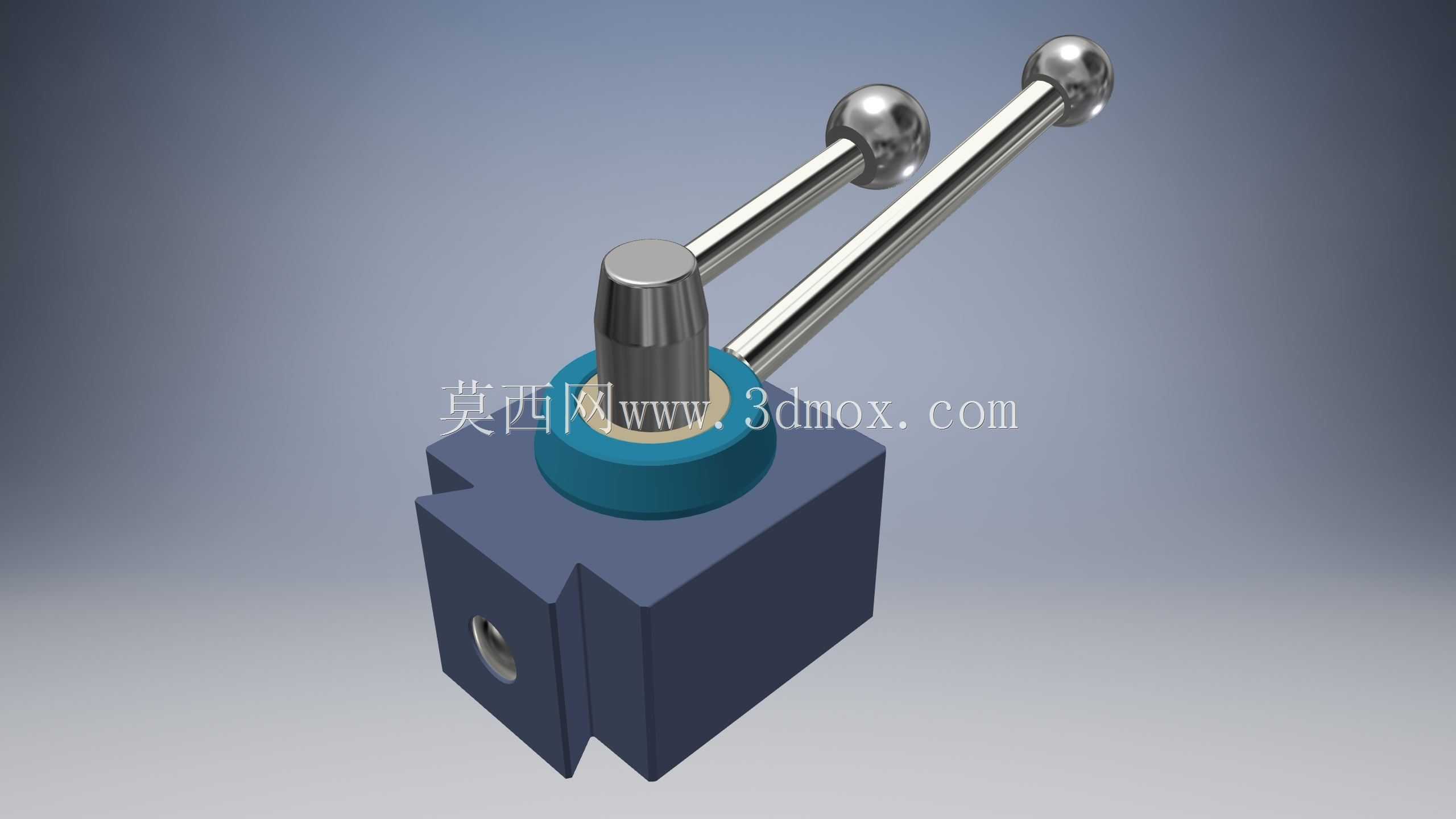

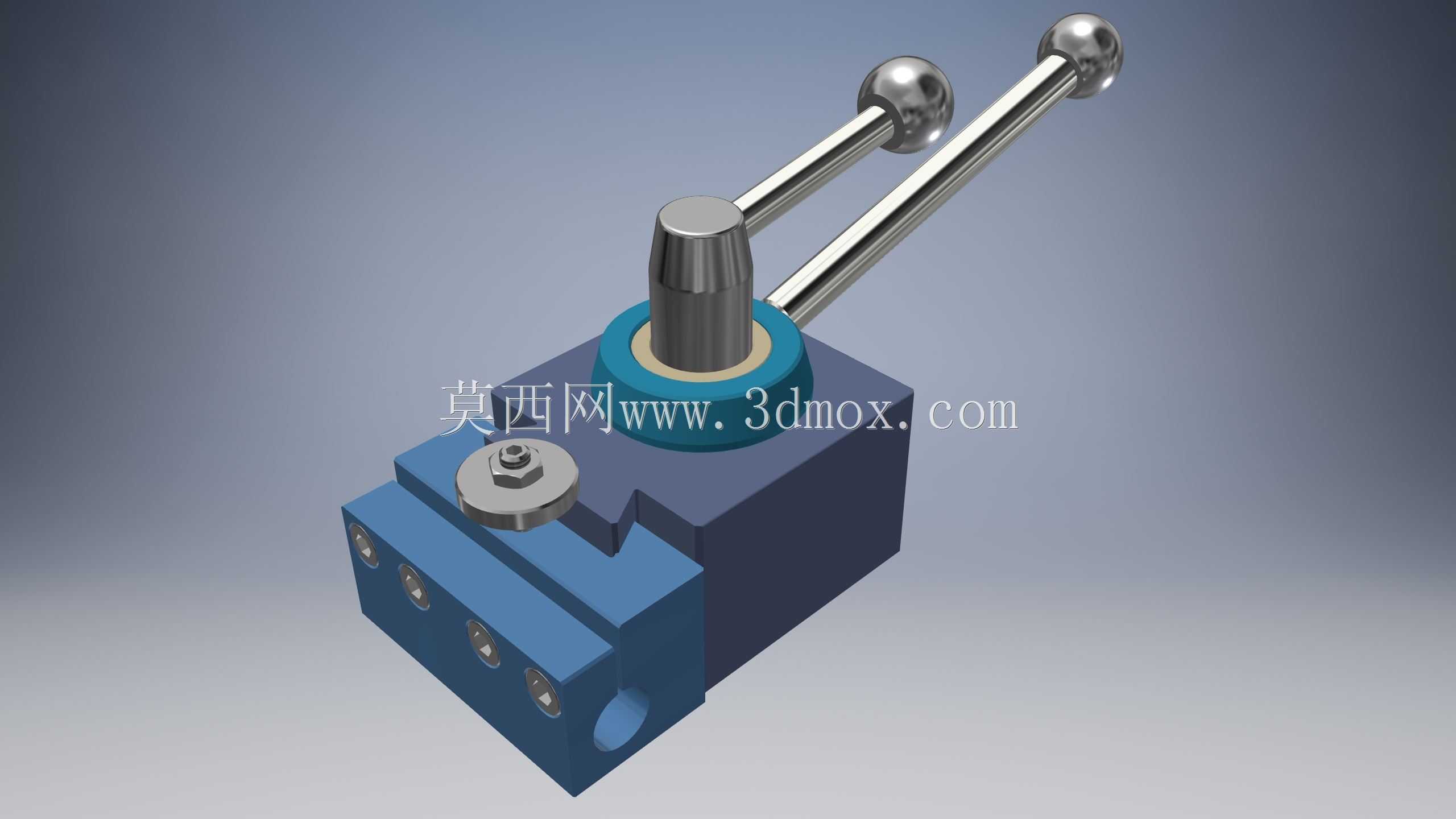

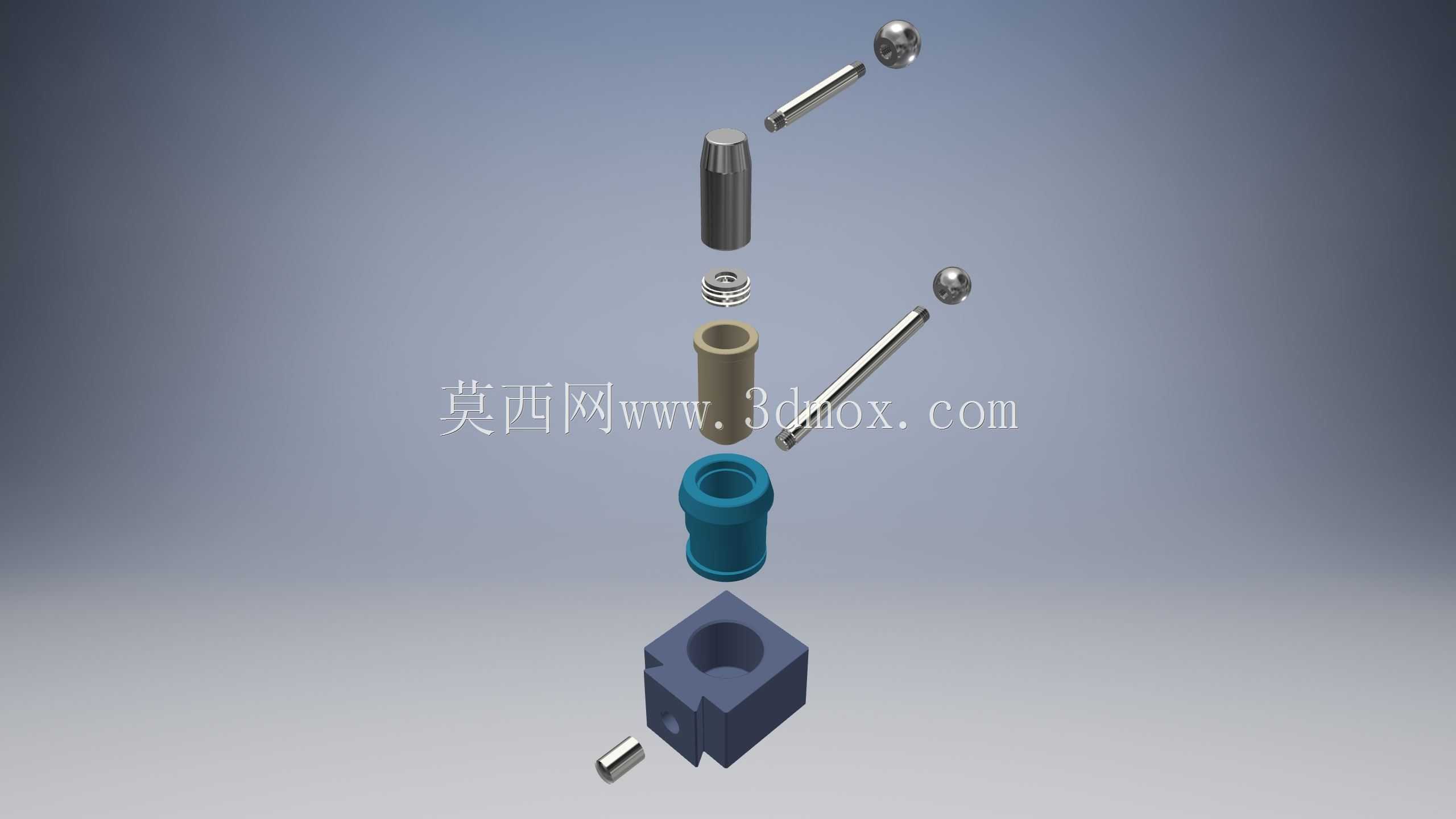

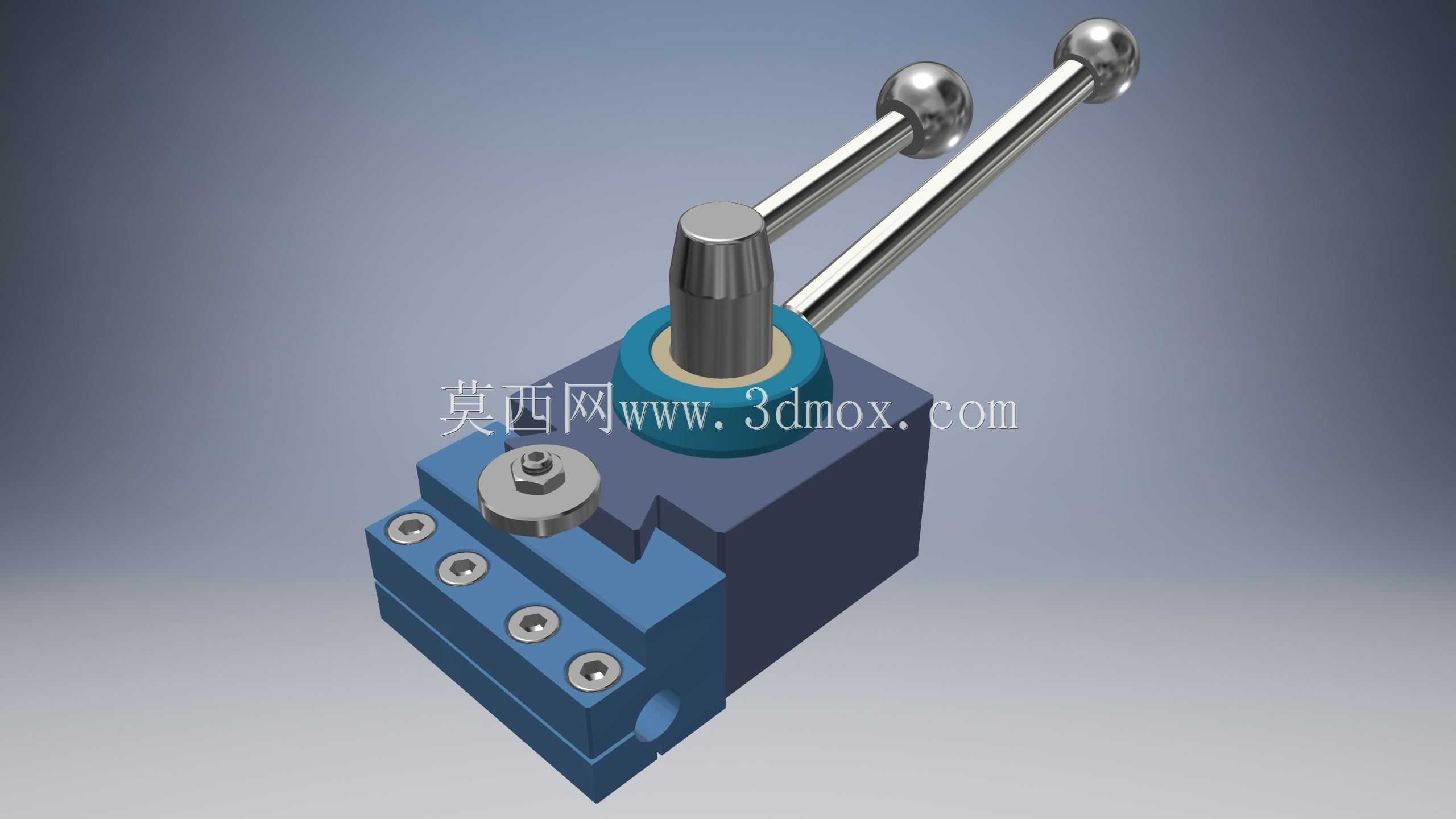

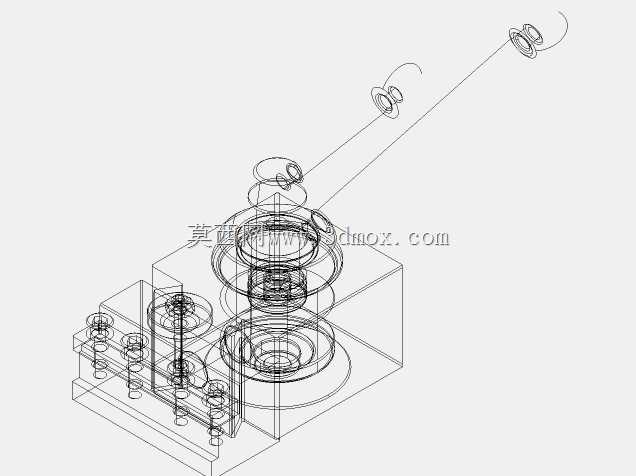

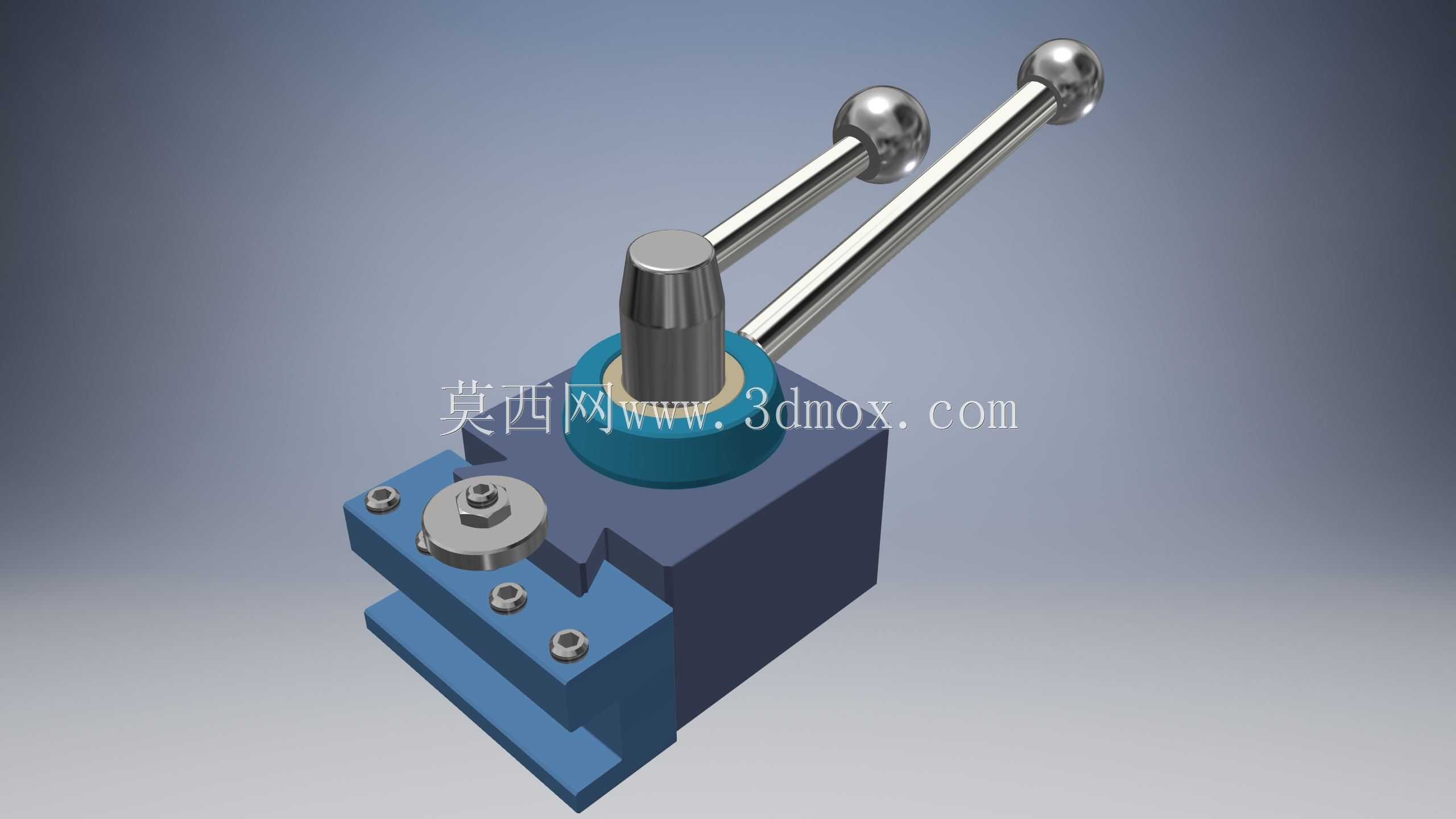

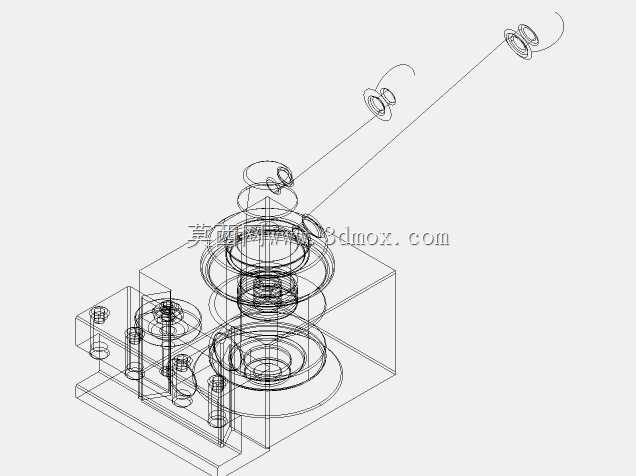

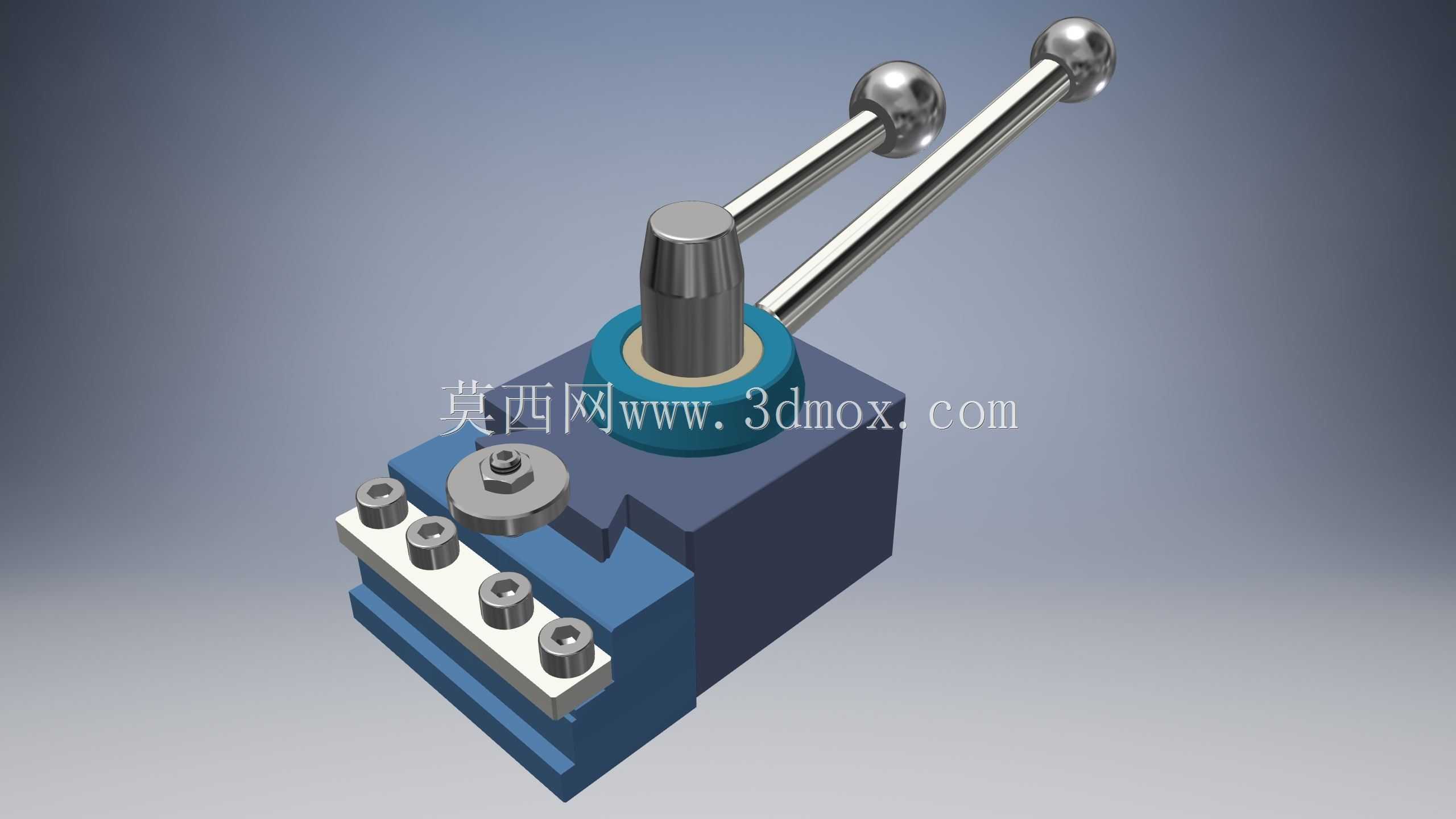

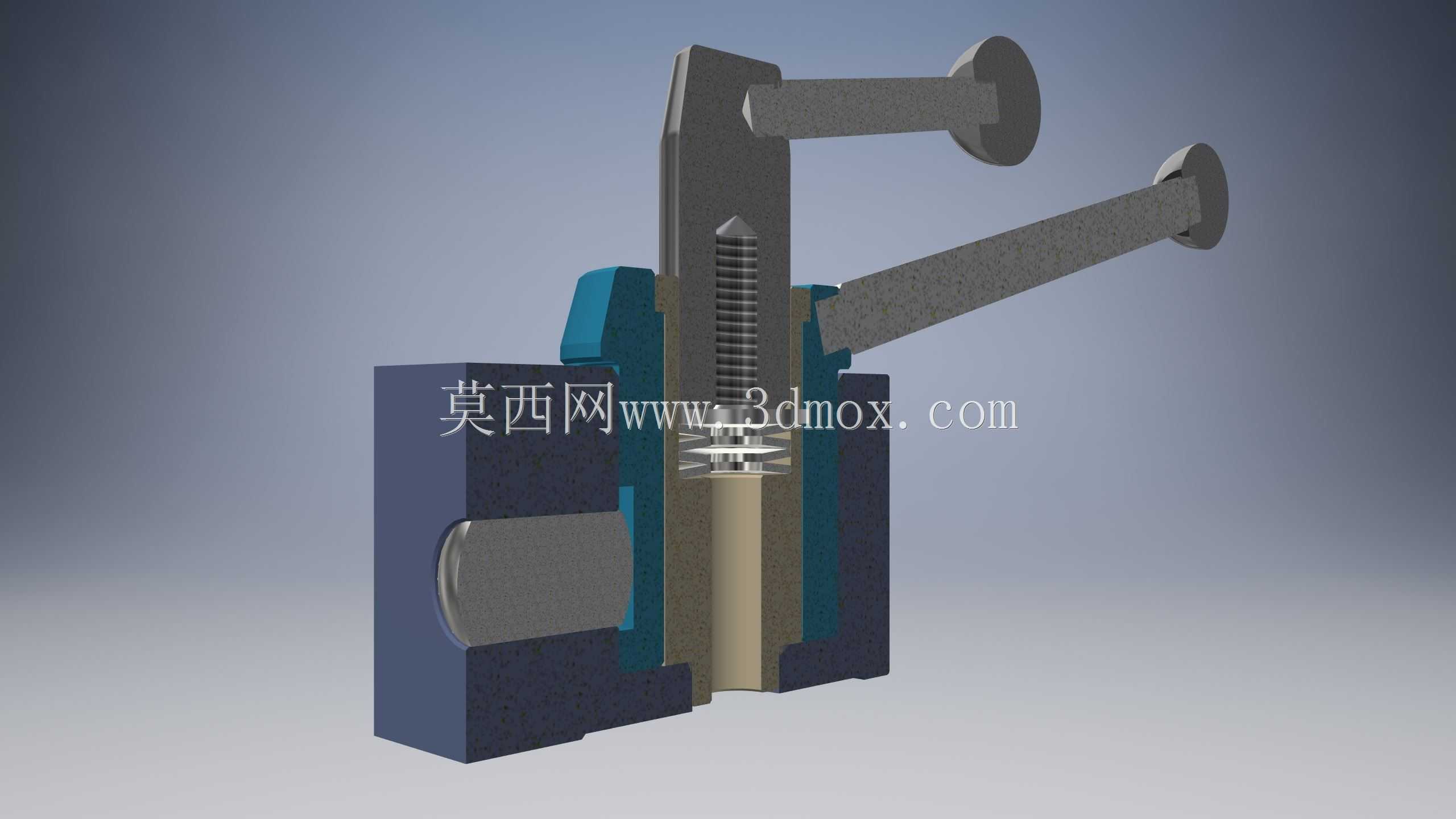

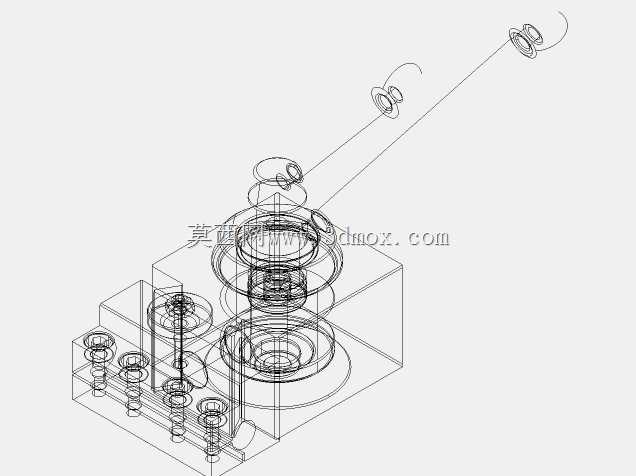

这款快换式刀夹锁紧操作机构，主要适配普通卧式车床、小型数控车床的刀位快换需求，在小批量多品种零件加工场景中，能大幅压缩换刀辅助时长，一线操作工人无需额外辅助工具，仅通过扳动手柄即可完成刀具的锁紧与释放动作。从结构设计逻辑来看，主体采用方块式基座设计，基座侧面预留标准安装定位孔，可直接通过内六角螺栓固定在车床中拖板的刀架安装基面，安装基面的平面度公差控制在0.02mm以内，保证装夹后刀具的位置精度不会出现偏移。基座上方的锁紧套采用台阶式嵌套结构，内层与刀夹定位面做淬硬处理，硬度达到HRC48-52，长期反复装夹也不会出现磨损凹陷，避免刀夹装夹后出现旷量。双球头手柄的设计并非冗余配置，其中短手柄负责初定位锁紧，长手柄提供最终锁紧力矩，操作时先扳动短手柄将刀夹推入定位槽完成预紧，再扳动长手柄带动内部偏心锁紧机构转动，将刀夹牢牢压合在定位基面上，锁紧力矩可达到40N·m，足以承受车削加工时的切削冲击力，即便进行端面重切削或者外圆粗加工，刀具也不会出现移位。设计时特意将手柄的转动角度控制在120度以内，操作时不会与车床的卡盘、尾座等周边部件产生干涉，手柄球头采用光滑圆弧过渡，表面做镀铬防锈处理，操作时握持手感顺滑，不会划伤操作人员手掌。基座底部的定位卡槽采用V型与平面组合的定位方式，V型面负责限制刀夹的径向位移，平面承担轴向的切削载荷，这种定位结构能保证每次换刀后的重复定位精度控制在0.01mm以内，换刀后无需重新对刀即可直接进行加工，对于需要频繁更换外圆刀、切断刀、螺纹刀的加工场景，能有效提升加工效率。整个机构的外形尺寸紧凑，基座长宽尺寸控制在80mm×80mm以内，整体高度不超过120mm，不会占用过多的中拖板安装空间，即便在小型仪表车床上也能顺利安装适配。内部锁紧机构采用密封式结构，能有效阻挡车削加工时产生的铁屑、切削液进入机构内部，日常维护仅需定期在手柄转动销轴处加注少量润滑油即可，无需拆解进行复杂保养，适合车间多尘、多切削液的恶劣加工环境长期使用。
