符合EN50022标准的顶帽式电气安装导轨

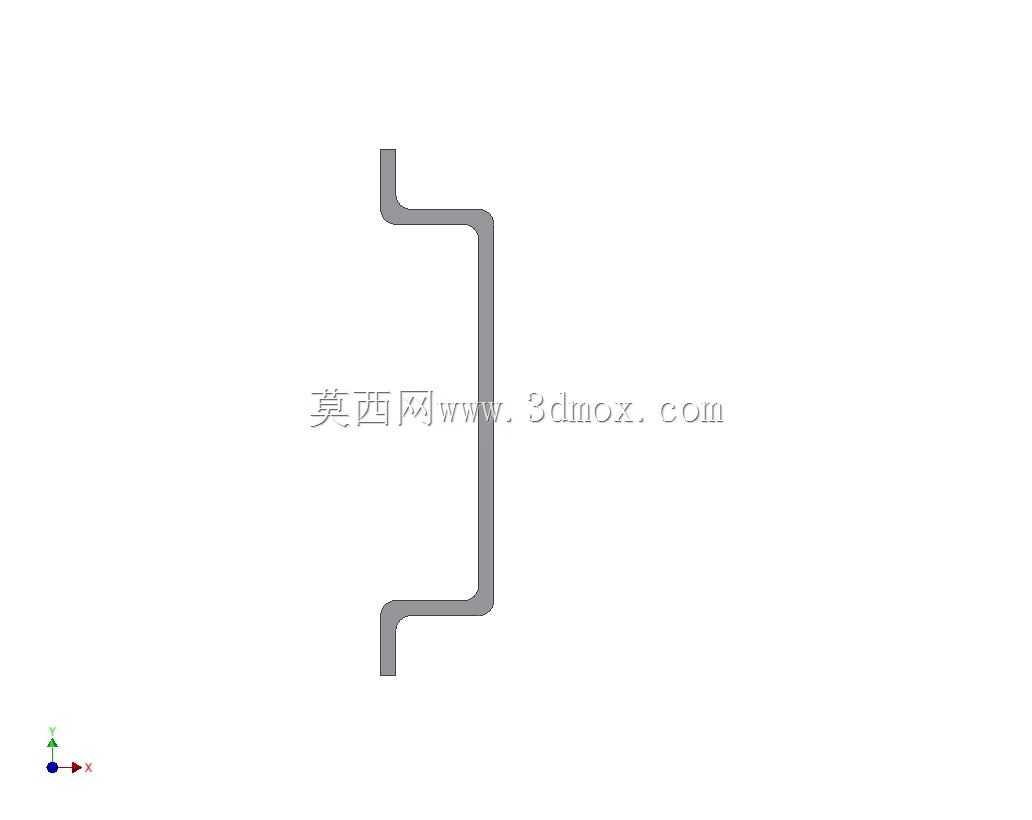

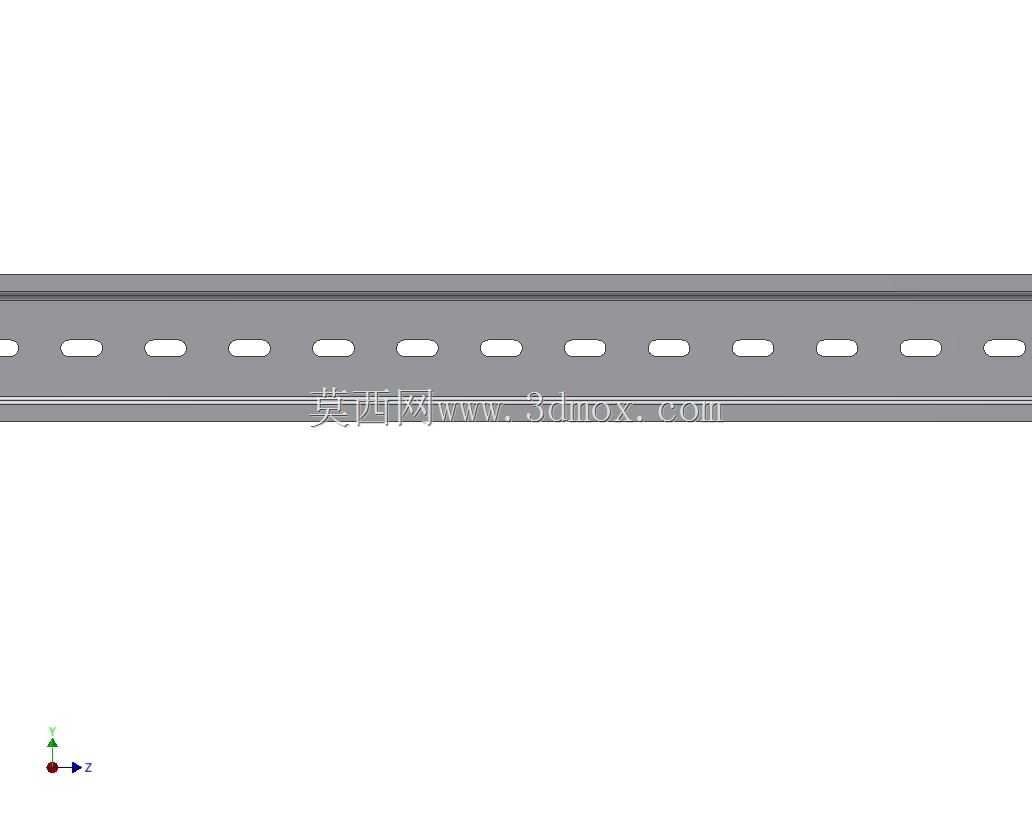

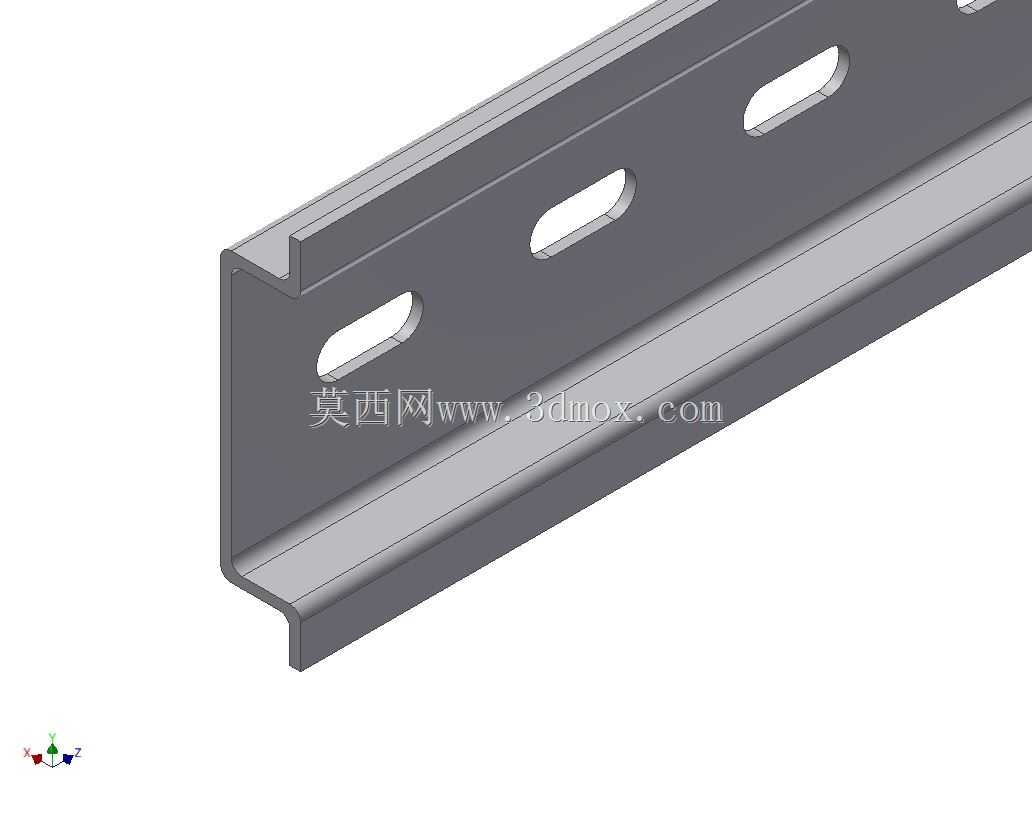

在低压电气柜、工业控制机柜的内部装配环节，这类顶帽导轨是整柜布线与元件固定的核心基础载体，绝大多数模数化低压电器，包括微型断路器、接触器辅助触点、接线端子排、信号隔离模块，都依托这类导轨完成快速卡装固定，无需针对单个元件单独设计安装孔位，能大幅压缩柜内装配的工时消耗。从结构设计逻辑来看，这类导轨采用冷弯成型工艺加工，截面为带翻边的帽型结构，两侧的卡边尺寸严格遵循EN50022标准规定的公差范围，确保不同厂商生产的标准模数化元件都能顺利卡入，同时卡接后不会出现松脱、晃动的问题，导轨背部的平直度要求控制在每米长度形变不超过1mm，避免多段拼接时出现接缝错位导致元件无法顺利滑装。导轨本体上冲制的长圆形安装孔，是为了适配柜体内安装梁的孔位偏差，现场装配时可以沿长度方向微调固定位置，抵消安装梁焊接、拼装带来的位置误差，不需要重新在柜体上打孔，适配性更强。从安装边界来看，这类导轨的单根常规供货长度为1米或2米，现场可根据柜内安装空间的实际宽度随意裁切，裁切后仅需去除断面毛刺即可使用，不需要额外做端面处理；导轨安装时与柜内走线槽的间距通常预留15-20mm，方便元件接线时的线缆弯折操作，同时要避开柜内的母排安装区域、通风风道位置，确保元件安装后不会阻挡柜内散热气流。材质选择上常规采用冷轧钢板冲压成型后做镀锌或铬酸盐钝化处理，表面光洁度均匀，既具备足够的结构强度，在元件满装的情况下不会出现中部下弯变形，同时表面防锈层能适应工业车间、配电房的常规温湿度环境，不会在长期使用后出现锈蚀卡滞导致元件拆卸困难。设计这类导轨的三维模型时，需要重点管控截面的卡边尺寸公差、安装孔的孔距与孔长尺寸，同时要还原冷弯成型后的圆角特征，不能将折弯处做直角处理，避免实际生产时出现工艺无法实现的问题，还要注意导轨两端的折弯收口特征，防止元件从导轨端部滑出。在实际选型应用中，需要根据柜内安装元件的总重量选择对应厚度的导轨，常规0.8mm厚度的导轨可满足普通端子排、微型断路器的安装需求，若安装较重的塑壳断路器、大容量接触器，则需要选用1.2mm及以上厚度的导轨，避免长期承重后导轨变形导致元件脱落。
