V220无风扇卡特电动机结构三维设计

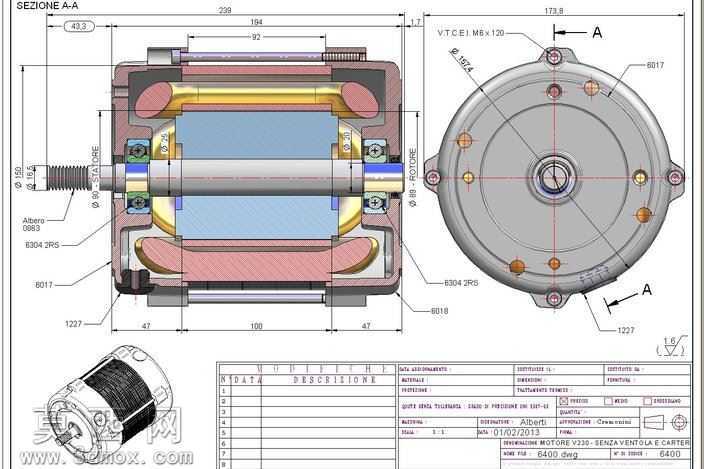

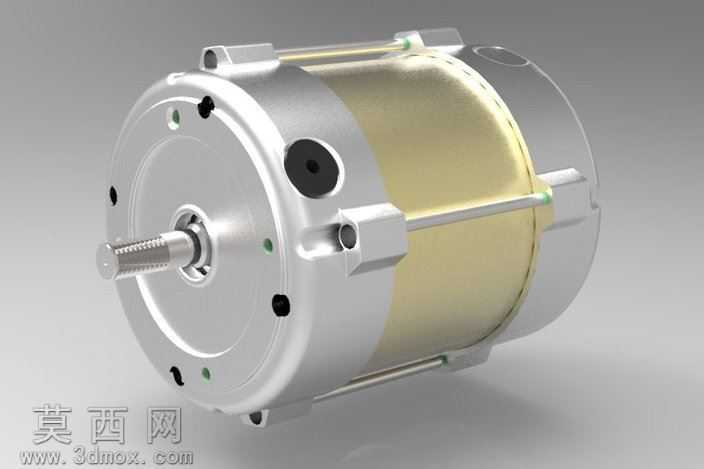

本作品为V220型无风扇无卡特电动机的三维结构设计模型，建模过程严格遵循机械设计规范，完整还原了该款电动机的内部构造与外部装配关系。建模阶段采用自底向上的装配设计思路，首先对电机轴、定子绕组、转子铁芯、前后端盖、轴承、紧固螺栓等单个零件进行精准参数化建模，每一处尺寸均参考工程图标注进行1:1还原，确保轴径、铁芯长度、端盖安装孔位、螺纹规格等关键参数与实际设计要求完全匹配。针对定子与转子的配合间隙、轴承与轴及端盖的装配公差，建模时预留了合理的公差空间，还原真实机械装配的配合逻辑。材质渲染阶段，针对不同零件的物理属性赋予对应材质：电机轴采用调质钢材材质，还原金属表面的哑光金属质感与加工纹理；定子绕组采用绝缘漆包线的铜质色泽，搭配绝缘层的深色哑光质感；转子铁芯叠片呈现硅钢片的层压纹理与金属灰质感；前后端盖采用铸铝材质，还原压铸成型的细微颗粒质感与安装面的机加工光泽；紧固螺栓、接线端子等标准件采用镀锌钢材的亮面金属质感，不同材质的区分让模型的结构层次清晰可辨。模型同时制作了全剖视展示视角，通过剖面结构直观呈现电机内部的绕组排布、转子与定子的相对位置、轴承的支撑结构、端盖的密封与定位结构，完整展现电动机的动力传递路径与装配逻辑。设计过程中省略了外置风扇与卡特结构，还原该款电机的精简结构设计特点，所有零件的装配约束完全符合机械装配原理，可用于电机结构教学、装配演示、产品改型设计参考，清晰展现了小型电动机的内部构造与设计逻辑，帮助观者直观理解电动机的工作原理与各部件的功能作用。
