全自动给袋式粉剂卧式包装设备结构

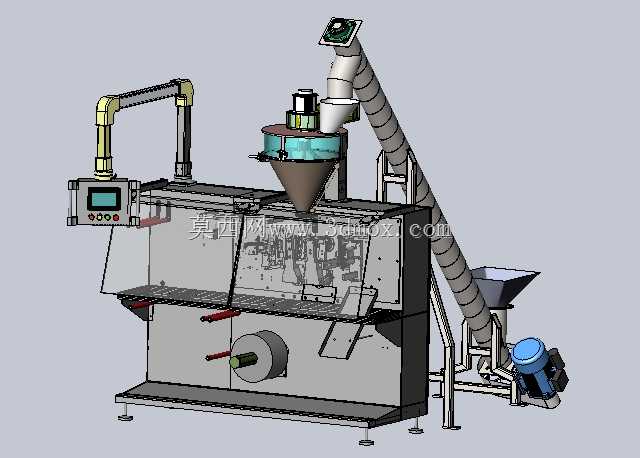

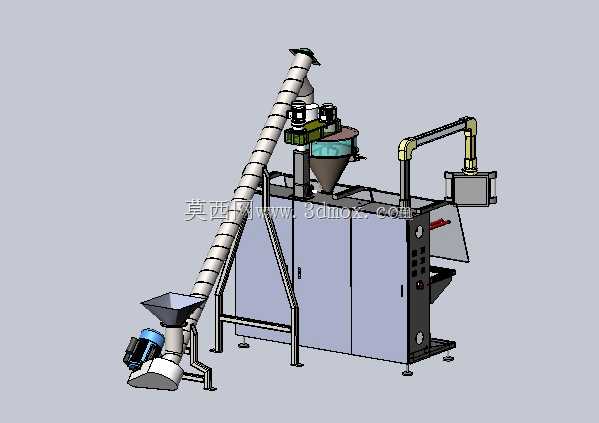

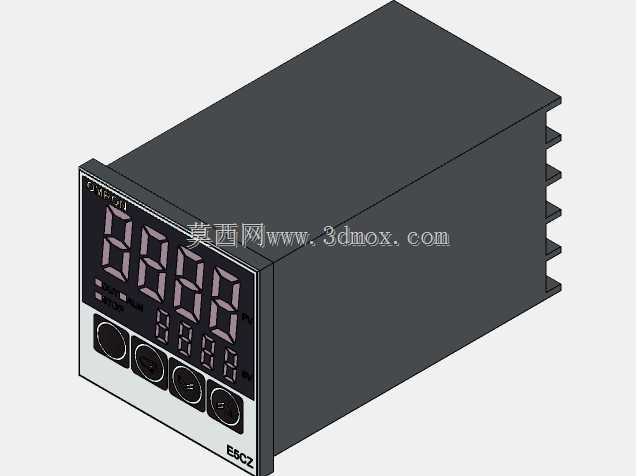

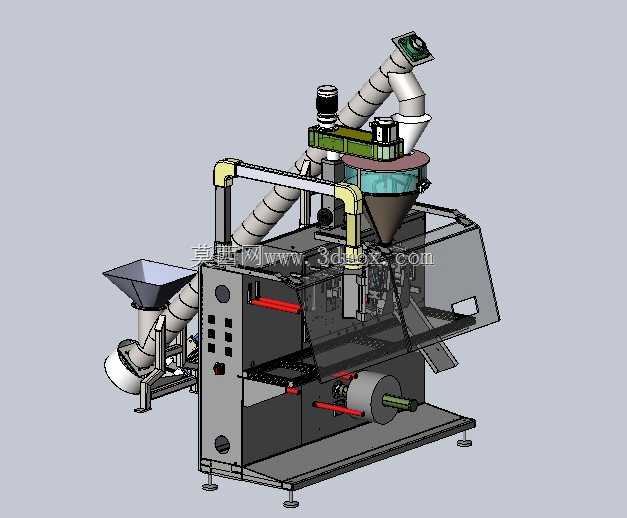

该设备主要面向食品、医药、精细化工领域的小规格粉剂物料预制袋包装工序，可适配三边封、四边封、自立袋等多种常见预制袋型，单工位可完成取袋、开袋、计量灌装、封口、打码、成品输出全流程作业，相比立式包装设备，卧式布局的走袋路径更平缓，对易扬尘、流动性一般的超细粉剂物料适配性更强，能大幅降低包装过程中粉料夹封、袋口污染的不良率。设备整体采用模块化分区设计，左侧为操作控制区，悬臂式操作盒可根据操作人员站位调整角度与高度，触控屏旁集成急停、启动、复位实体按键，满足车间现场快速操作需求；中部为核心包装作业腔，透明防护围挡既可以阻隔粉剂外溢，也能方便运维人员实时观察内部走袋、灌装工位的运行状态，腔体内部分为袋库工位、开袋工位、计量下料工位、热封工位、冷定型工位，各工位通过凸轮分度机构实现节拍同步，运行稳定性优于气动节拍的同类型设备；右侧集成螺杆上料机构，倾斜式螺旋输送结构可直接对接地面储料料斗，无需额外搭建高架上料平台，上料机顶端的搅拌破拱结构可避免超细粉剂在料仓内架桥，保证计量螺杆的下料精度，计量工位采用螺杆旋转计数计量，可根据袋装规格调整螺杆转速与旋转圈数，适配10g到500g区间的粉剂灌装需求。设备底部采用可调式支撑脚，可根据车间地面平整度调整水平，整体安装占地长度约3.2米、宽度约1.1米、高度约2.3米，外接气源压力要求0.6-0.8MPa，供电采用三相380V工业用电，安装时需在设备周边预留不小于0.8米的运维通道，上料机侧预留1.2米的补料操作空间。设计阶段针对粉剂包装的扬尘问题，在灌装工位增设了负压除尘接口，可外接车间除尘系统，避免粉料飘散污染车间环境；热封工位采用双温区独立控温，可根据包装袋材质（复合膜、铝箔膜等）分别设置上下封刀温度，保证封口强度均匀，避免出现虚封、过烫皱袋的问题；走袋夹手采用快拆式设计，更换不同规格袋型时，仅需更换对应尺寸的夹手胶垫即可完成规格切换，换型时间可控制在30分钟以内，适配多品种小批量的生产场景。设备的传动系统集中布置在机身腔体下部，所有传动链轮、齿轮都设置了可拆卸式防护壳，日常润滑维护无需拆解上部作业结构，降低运维难度；控制电箱集成在机身侧部，所有IO端口都做了标识，后期接入车间MES系统时可快速完成信号对接，满足数字化车间的设备联网需求。
