手动杠杆式瓶装液体灌装装置结构

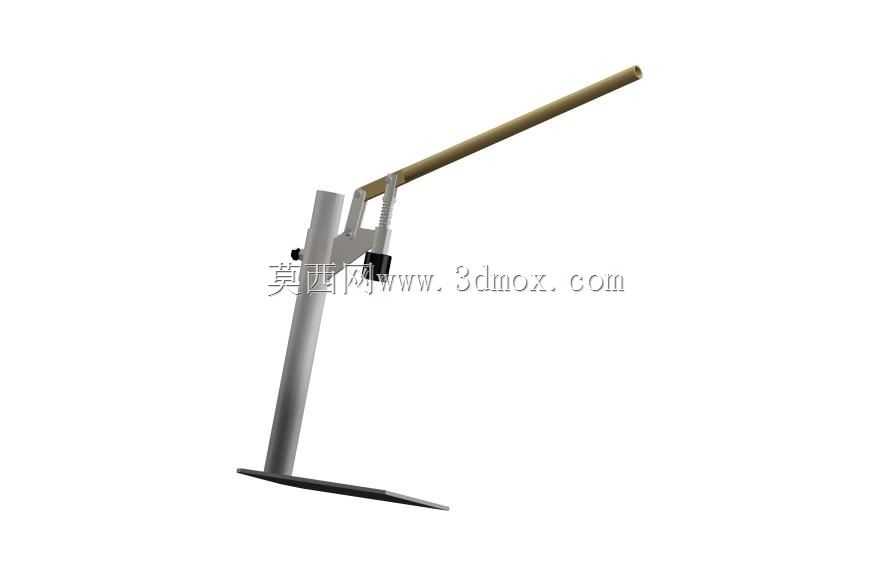

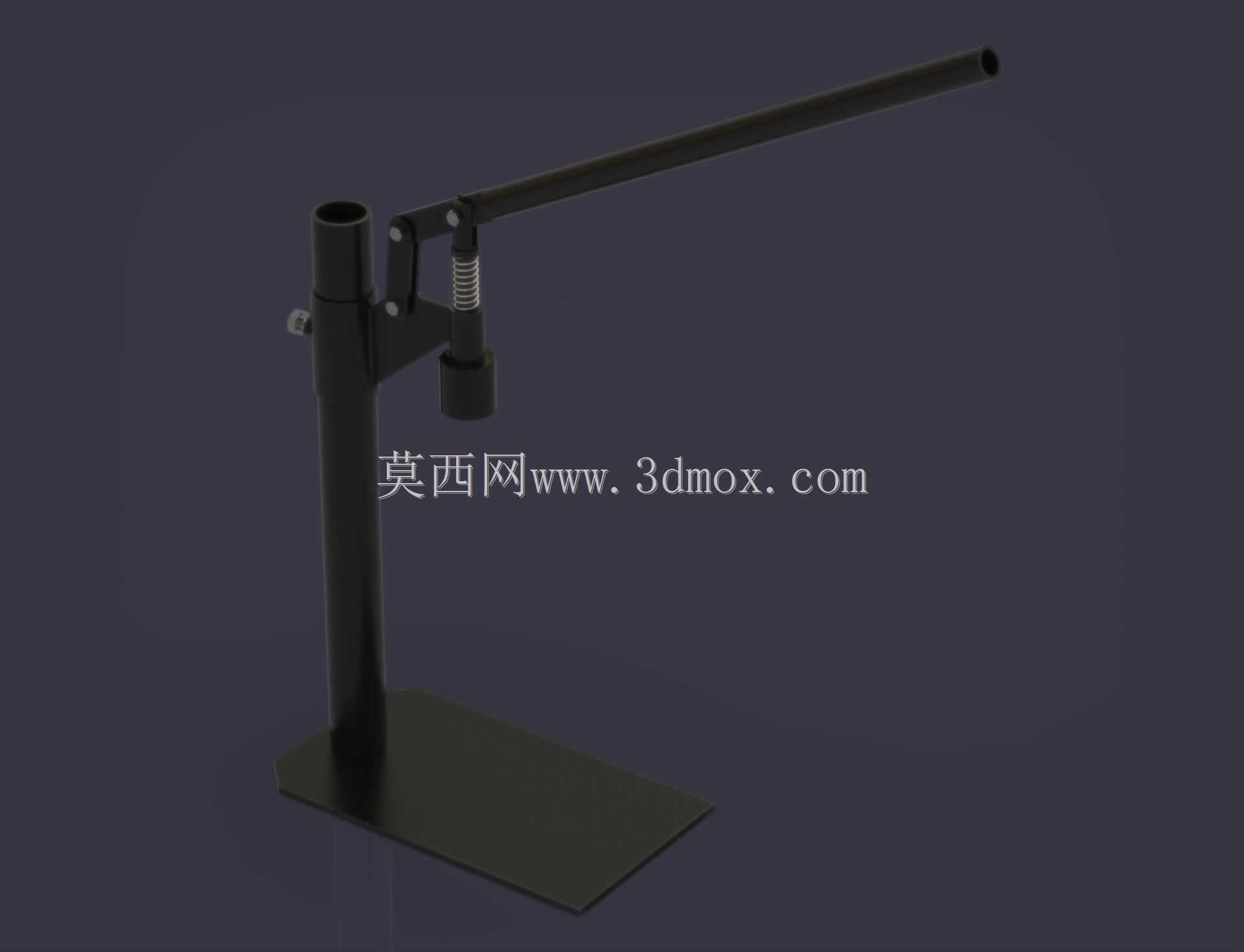

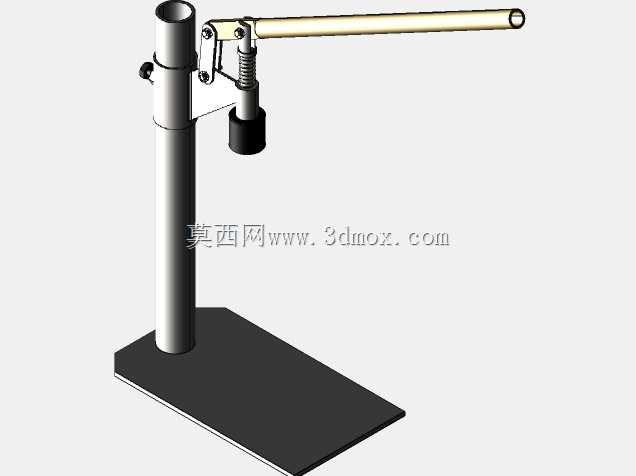

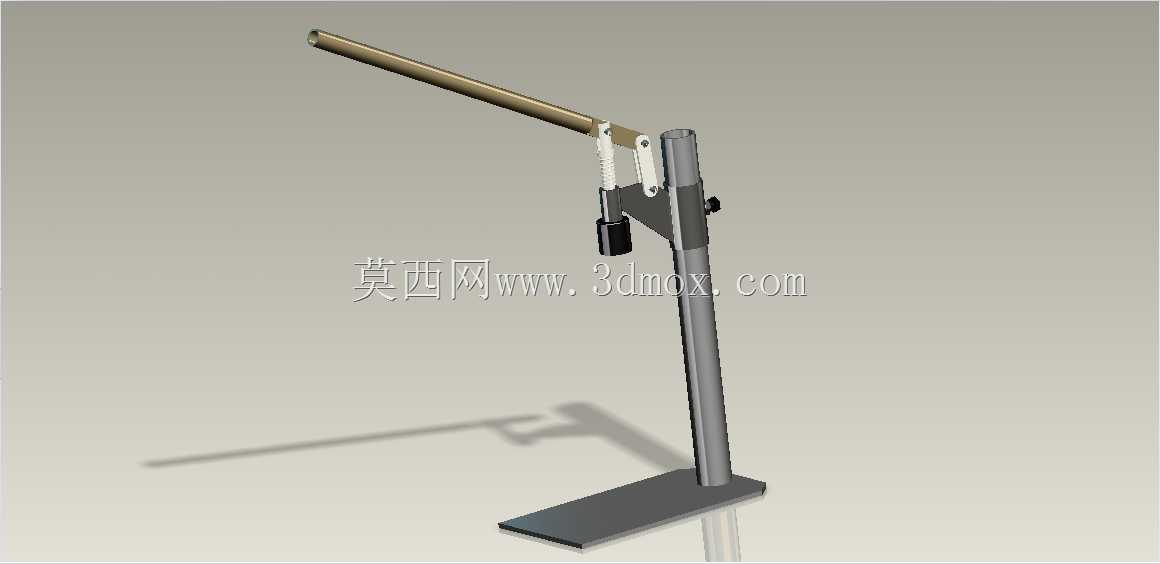

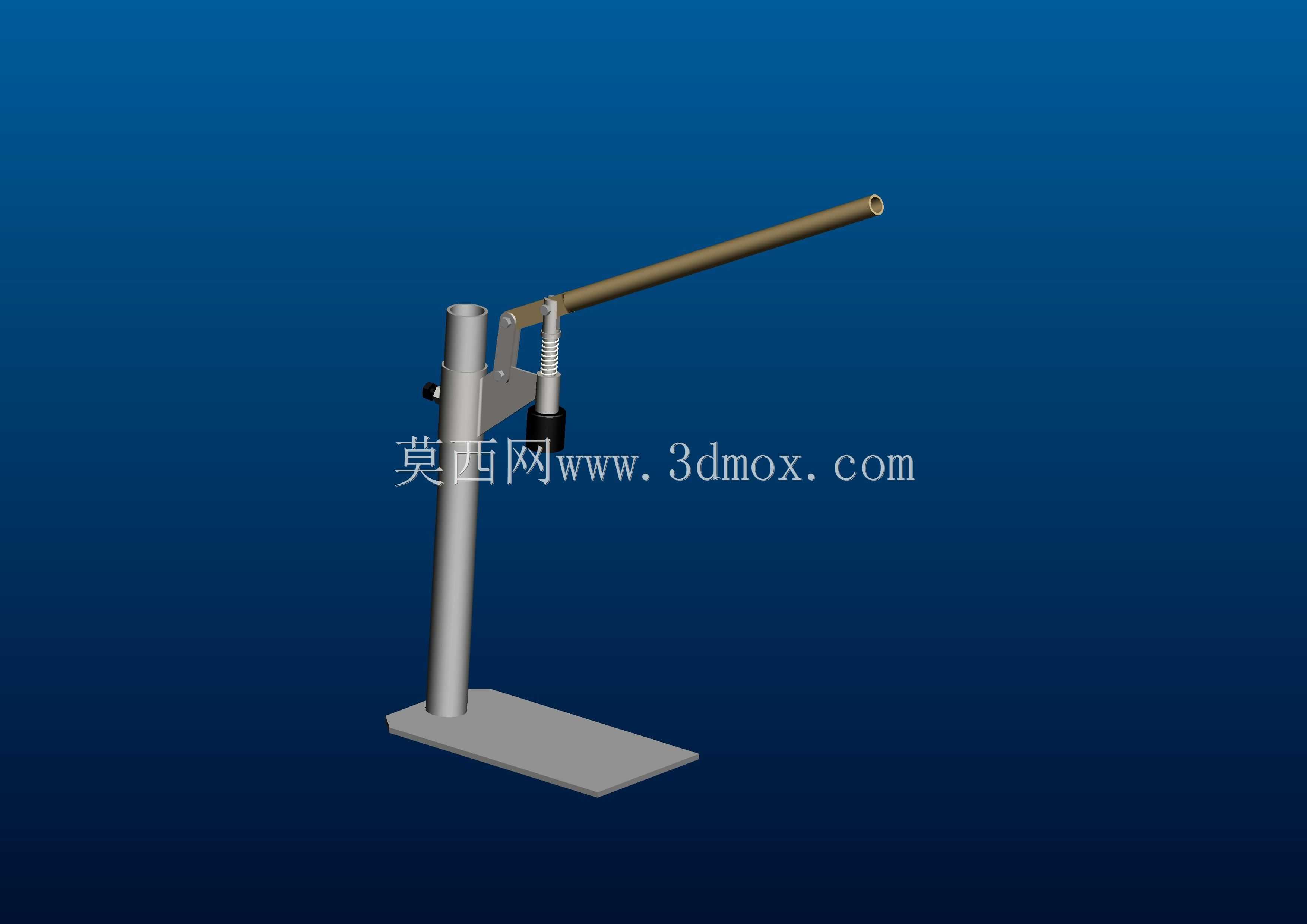

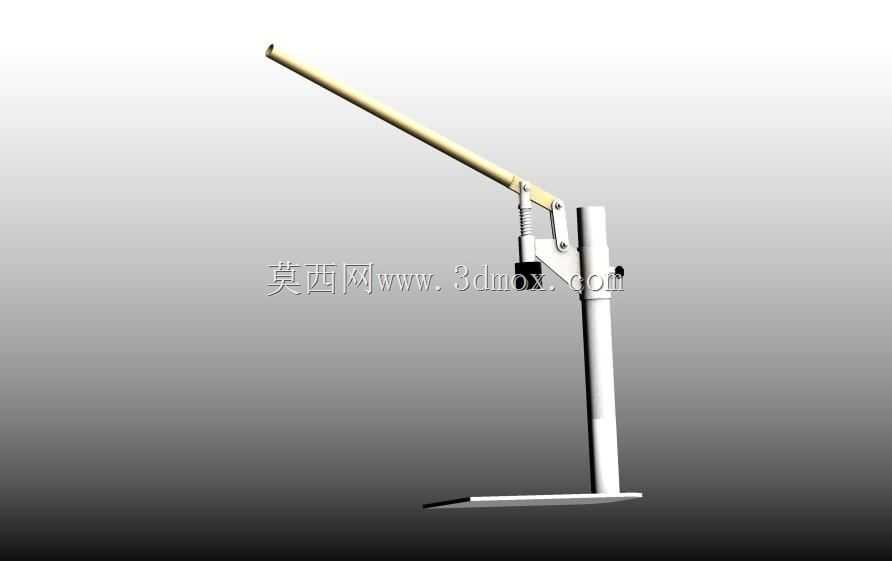

该装置主要面向小批量饮品、试剂类产品的瓶装灌装作业场景，常见于小型作坊、实验室配液、门店现制饮品分装等产能需求不高的场合，无需外接气源或电源，依靠手动操作即可完成定量灌装动作，适配窄口玻璃瓶、塑料瓶等常见瓶装容器的灌装作业。整体采用立式落地结构，底部为方形平板安装底座，使用时可通过螺栓将底座固定在操作台面，也可直接放置在平整工作台依靠自重保持稳定，底座占用台面尺寸较小，不会过多挤占操作空间，适合狭小工位布置。立柱垂直固定在底座中心位置，作为整个装置的支撑主体，杠杆臂通过铰接支座安装在立柱上部，铰接位置设置有复位弹簧，操作人员向下压动杠杆长臂端时，短臂端带动灌装头竖直下行，松开操作力后弹簧可带动杠杆自动复位，灌装头同步抬升脱离瓶口，操作行程经过适配设计，下压行程刚好满足灌装头插入瓶口至合适灌装深度，避免灌装时液体溅出。灌装头设置在杠杆短臂末端，内部带有通流通道，可外接储液容器的输液管路，依靠杠杆下压的触发行程控制液体通断，无需额外设置阀门开关，操作逻辑简单，新操作人员无需长时间培训即可上手使用。设计过程中重点考虑了操作的省力特性，杠杆长短臂的比例经过反复调校，操作人员仅需施加较小的下压力即可完成灌装头的下压对位，长时间重复操作也不易产生肢体疲劳；立柱上设置有高度调节锁紧结构，可根据不同高度的瓶装容器调整杠杆臂的安装高度，适配一定尺寸范围内的瓶型灌装需求，无需更换结构件即可完成多规格瓶型的切换作业。装置所有与液体接触的部件均采用光滑易清洁的结构设计，无卫生死角，每次使用后可快速冲洗通流部位，满足食品、日化类产品的基本卫生要求；整体结构无复杂传动部件，日常维护仅需定期检查铰接部位的润滑情况、复位弹簧的弹力状态即可，故障率极低，适合非专业设备维护人员的使用场景。安装时需保证底座处于水平状态，避免杠杆动作时出现卡滞，外接输液管路时需注意管路弯折半径，避免通流不畅影响灌装速度，对位调整时需保证灌装头下行轨迹与瓶口中心重合，避免碰伤瓶口或导致液体外洒。
