盘形径向从动件凸轮传动机构

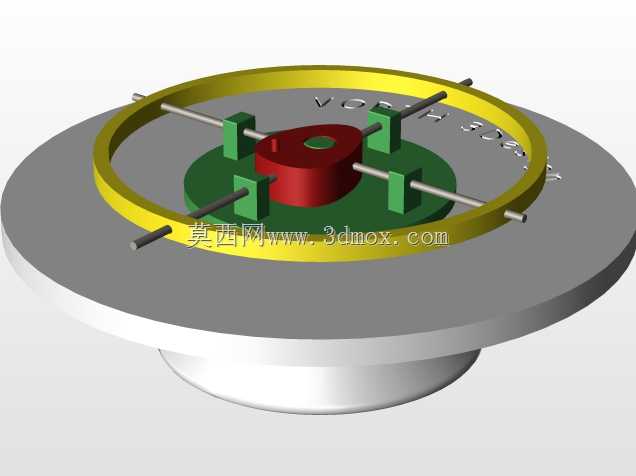

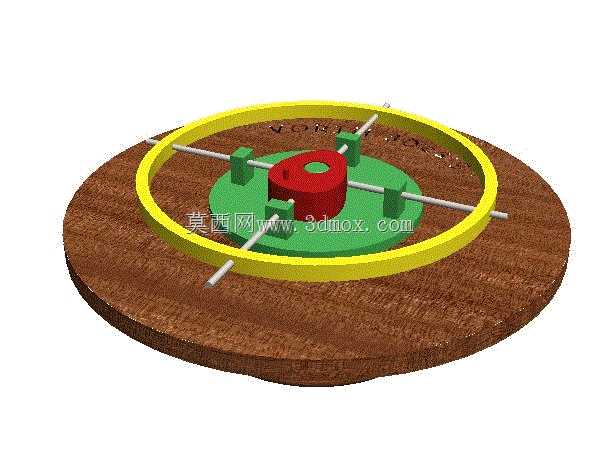

这套凸轮从动件机构，核心采用盘形凸轮作为主动驱动元件，配套多组径向布置的直动从动件实现预设的往复运动规律，在轻工包装、纺织机械、自动送料工位中应用极广，但凡需要实现固定时序的间歇直线动作、且对动作时序精度有稳定要求的工位，都能见到这类结构的身影。从结构布局来看，凸轮基体安装在中心转轴位，外轮廓曲线根据从动件的位移行程、推程运动角、回程运动角、近休止角参数做了精准拟合，转动过程中，凸轮轮廓面直接与从动件端部接触，将自身的连续回转运动转化为从动件沿径向导路的直线往复运动，不需要额外添加连杆类传动零件，整体结构紧凑，传动链短，动作响应滞后量极小。设计阶段优先考虑了安装边界的适配性，外围环形限位圈的内径与从动件的最大伸出行程做了匹配，避免从动件在运动过程中出现径向偏移脱开凸轮轮廓的问题，底部安装基座预留了统一的螺栓固定孔位，可直接适配常见的设备安装面板，不需要额外做转接板加工。多组从动件沿凸轮周向均匀布置，每组从动件配套独立的导向支座，导向支座与基座采用过盈配合固定，导路的中心线全部对准凸轮回转中心，从根源上减少从动件运动过程中的卡滞风险，同时凸轮轮廓做了等宽修型，保证从动件在推程和回程阶段都能与轮廓面保持稳定接触，不需要额外加装复位弹簧也能实现动作的完整循环，降低了后期维护的零件更换成本。实际工况下，这类结构的运转转速通常控制在中低速区间，轮廓面与从动件接触位置的线速度不会过高，配合常规的脂润滑就能满足长期运转的磨损要求，针对不同的动作时序需求，只需要调整凸轮的外轮廓曲线参数，不需要改动整体安装尺寸和从动件布局，就能适配不同工位的动作逻辑，在自动化装配线的分料、挡料、压合工位中，这类结构的可靠性远高于气缸类执行元件，不会因为气源压力波动出现动作时序偏差，能长期保持稳定的动作周期。
