卧式在线泵组管路集成系统三维设计

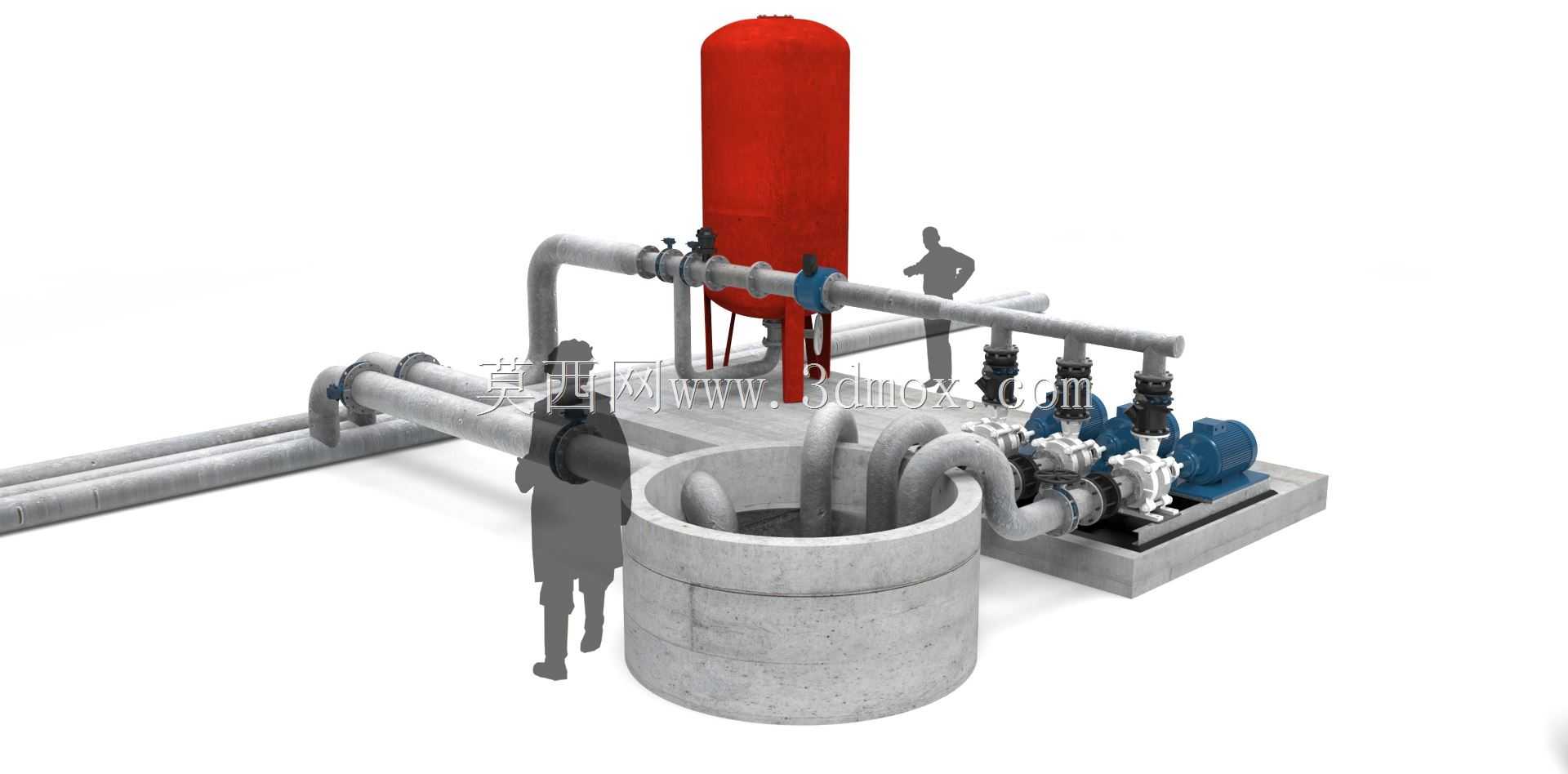

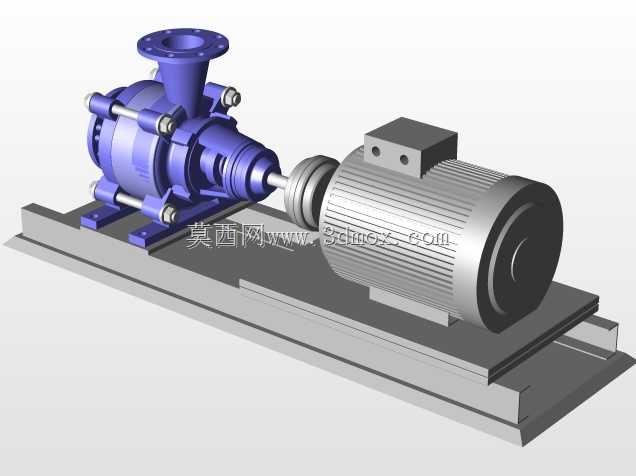

这套泵组集成结构主要面向民用建筑供水、工业循环水输送、中小型水厂输水单元的实际布置需求做三维还原，建模过程中优先考虑了现场安装的边界约束，把常规泵房内容易被忽略的管线排布、操作预留空间都做了具象化呈现。从结构组成来看，整套系统包含多台卧式离心泵并联排布、入口侧连通的混凝土集水井、出水主管路串接的隔膜式稳压罐、配套的控制阀门与检修旁路，所有管线的转弯半径、法兰对接位置都参考了给排水管路设计的常规规范，避免实际安装时出现管线打架、操作空间不足的问题。

设计思路上没有做理想化的简化处理，特意保留了现场常见的管线支撑、泵体底座的安装地脚位置，稳压罐的支腿高度、罐体与主管路的连接短管长度都按照常用规格做了等比例还原，甚至集水井的井沿厚度、井内管道的插入深度都符合常规施工的尺寸要求。并联泵组的排布采用了对称式布局，每台泵的入口都从集水井侧的汇管单独引出，出口侧统一汇入出水主管，这种布局既能保证单台泵检修时不影响其余泵组运行，也能让管路的水力损失控制在较低水平。

从安装边界来看，整套泵组的底座占地尺寸参考了常用小流量多泵并联泵房的预留空间，主管路的架设高度预留了日常巡检的通行空间，稳压罐的安装位置避开了泵组吊装的作业路径，侧面预留的操作空间足够完成阀门启闭、泵体日常维护的动作。集水井的位置设置在泵组入口侧的最低处，符合流体自流进入泵腔的水力要求，避免泵入口出现气蚀余量不足的问题。实际应用场景中，这类泵组既可以作为建筑二次供水的加压单元，也可以用于工业冷却水循环、污水处理环节的中间输水，稳压罐的作用是抵消泵组启停时的水锤冲击，稳定管路压力，减少泵组频繁启停的频次，延长设备使用寿命。建模时对泵体的进出口方位、阀门的手轮操作方向都做了对应调整，保证所有操作部件都朝向巡检通道一侧，符合实际运维的操作习惯，管线的法兰连接位置都预留了螺栓拆装的空间，不会出现后期维护时工具无法伸入的问题。
