大口径液柱刀闸阀结构设计

　　这款公称通径600的液柱刀闸阀，核心定位是大口径管路的固相介质截断场景，在市政污水、矿山尾矿、煤化工浆料、电厂灰渣输送系统中承担通断控制职能。和普通软密封闸阀不同，它的阀板采用薄型刀状结构，下行闭合时可以直接切断管路内堆积的纤维、固体颗粒与黏稠浆料，不会出现介质卡涩导致阀板无法落位的问题，这也是刀闸阀在脏污介质工况中被广泛选用的核心原因。

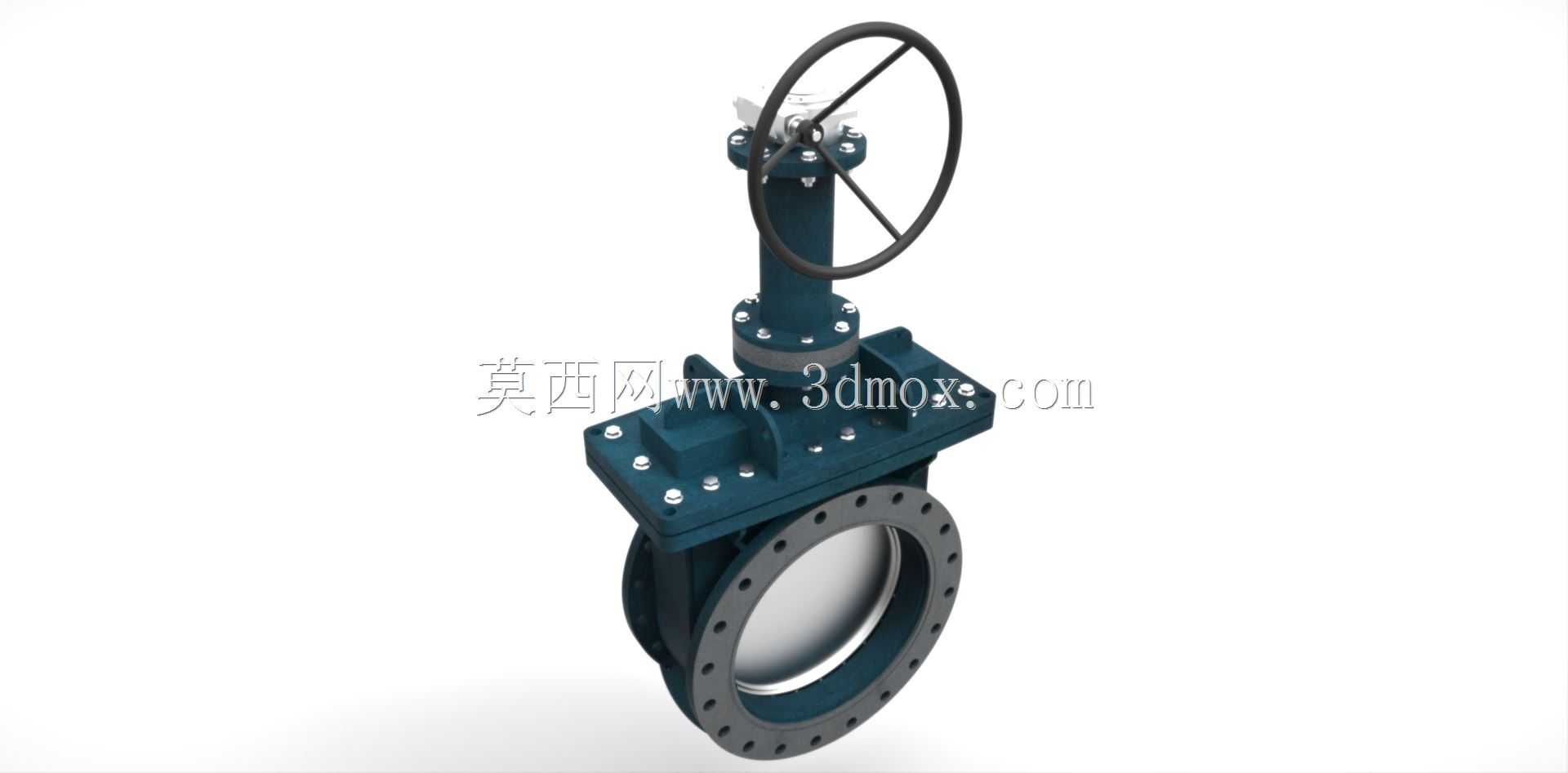

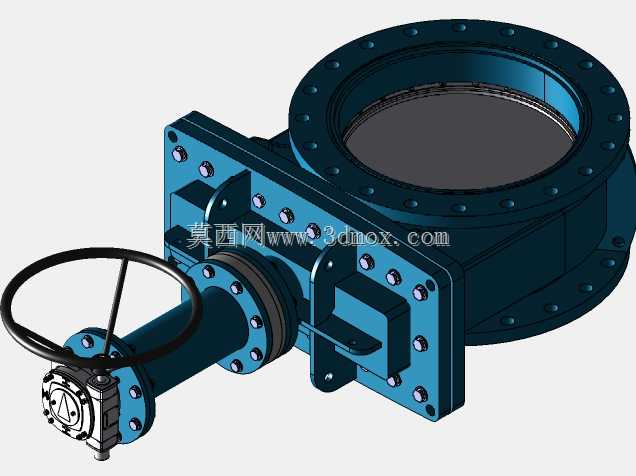

　　从整体结构来看，阀门采用明杆侧装支架搭配顶部手轮驱动的布局，手轮通过阀杆螺母将旋转运动转化为阀板的直线升降，操作人员在现场可以直接通过阀杆伸出长度判断阀门开度，不需要额外加装开度指示装置。阀体为一体式铸造框架，两侧预留标准法兰连接孔位，安装时直接和管路法兰对齐、穿入螺栓紧固即可，不需要额外焊接坡口，大幅降低现场施工的装配难度。阀体流道采用全通径无凹槽设计，阀板完全升起后，流道内部没有凸起结构阻挡介质，介质通过时的流阻极低，也不容易在阀腔内部积存固体残渣，日常维护时只需要拆开阀盖压板就可以更换密封件，不需要把整个阀门从管路上拆解下来。

　　密封结构上，阀座采用环抱式弹性密封设计，阀板闭合时密封面可以均匀贴合在阀板两侧，即使介质中存在少量硬质颗粒，也能通过密封面的微量形变补偿磨损，维持截断性能。阀杆部位设置了多级填料密封腔，通过压盖压紧填料来阻断介质沿阀杆间隙向外泄漏，长期运行出现渗漏时，只需要均匀拧紧压盖螺栓即可补偿填料预紧力，不需要停机拆解阀门。顶部的手轮支架采用加高立柱设计，预留了足够的操作空间，即使阀门外部做了保温层，也不会影响操作人员转动手轮。

　　建模过程中，所有零部件的装配关系都严格按照实际工程逻辑搭建：阀板和阀体导向槽之间预留了合理的滑动间隙，既保证阀板升降顺畅，又不会因为间隙过大出现阀板偏摆、密封面贴合不严的问题；法兰螺栓孔的位置度、阀杆和阀板的同轴度都在模型中做了对应约束，导出工程图后可以直接用于生产校验。模型同时还原了阀体外部的加强筋布局——大口径阀门在承压时，阀体中腔会受到介质的轴向推力，加强筋可以在不增加阀体整体壁厚的前提下提升结构刚性，避免阀门承压后出现形变导致密封失效。

　　在安装边界上，该阀门的法兰连接尺寸匹配对应公称压力的管路法兰标准，现场布置时需要在手轮上方预留不小于一倍手轮直径的操作空间，同时在阀门两侧留出足够的拆装距离，方便后期更换阀板和密封件。由于阀门采用法兰对接形式，安装时不需要考虑介质流向，双向承压的结构设计也让它可以适应管路中介质反向流动的工况，不需要在安装时特意调整方向。对于浆料输送工况，阀门通常安装在水平管路上，阀杆垂直向上布置，这样可以避免固体颗粒堆积在阀杆螺纹部位，影响驱动顺畅度；如果受现场空间限制必须垂直安装，也可以配套加装防护罩，防止粉尘和浆料进入驱动部位。

　　从选型适配角度，这种大口径刀闸阀通常用于低压工况，依靠薄阀板的剪切特性处理高黏度、高固含量介质，和球阀、蝶阀相比，它的结构更简单，维护成本更低，尤其适合不需要频繁调节开度、只需要全开全断的管路节点。模型完整还原了所有装配细节，包括螺栓、螺母、填料压盖等小零件，结构工程师可以直接参考它的布局完成同系列不同通径阀门的参数化改型，也可以用于管路系统的整体干涉检查，提前预判安装阶段可能出现的空间冲突问题。
