沃曼4/3型卧式离心泥浆泵结构设计

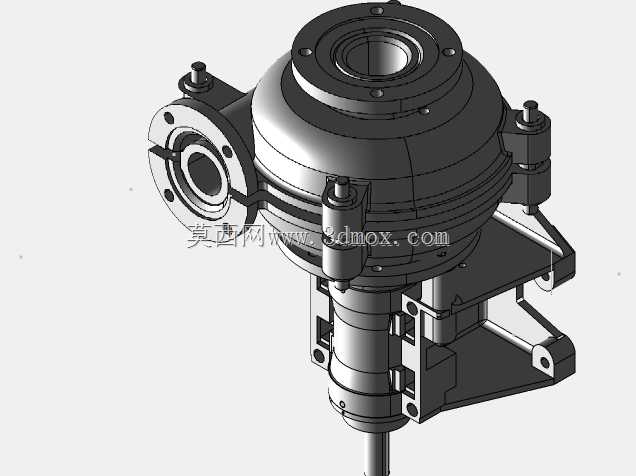

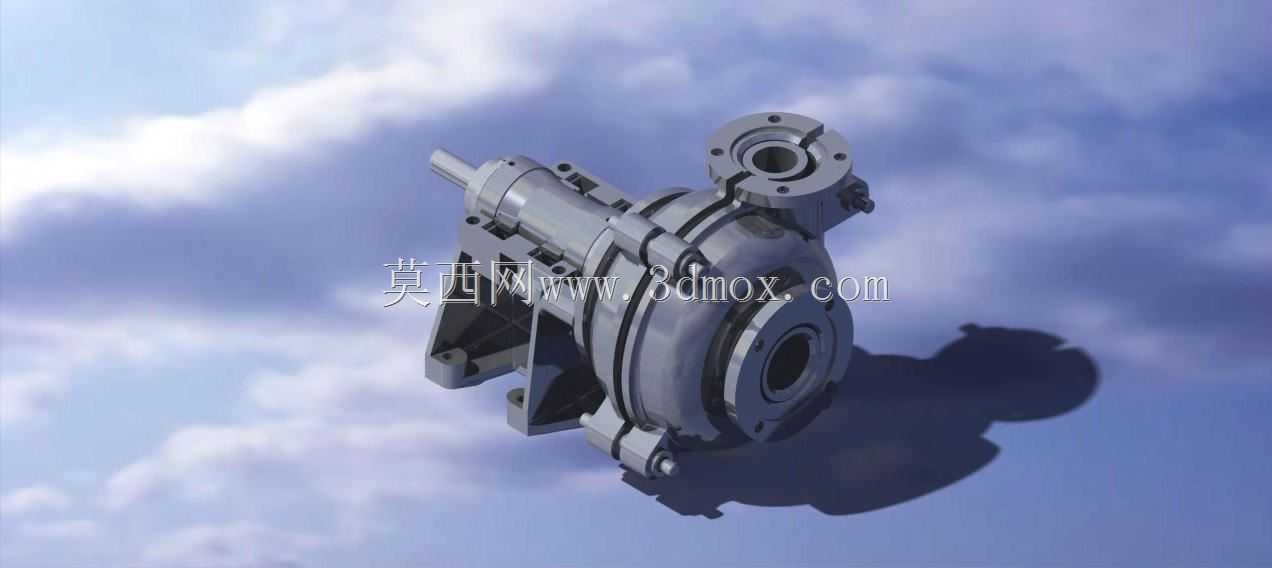

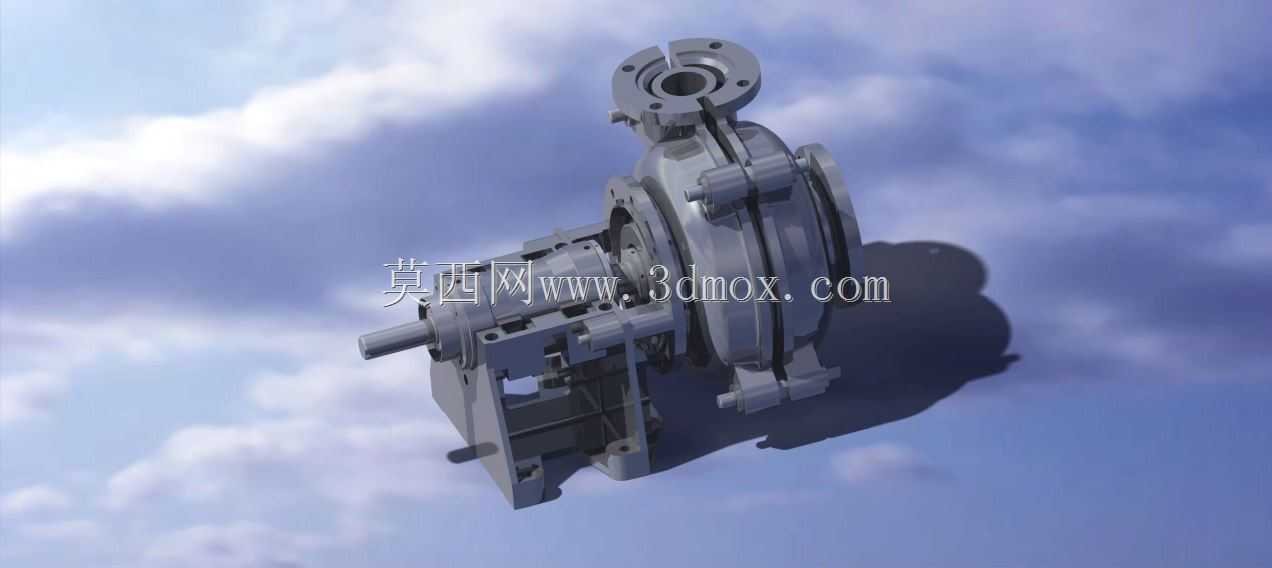

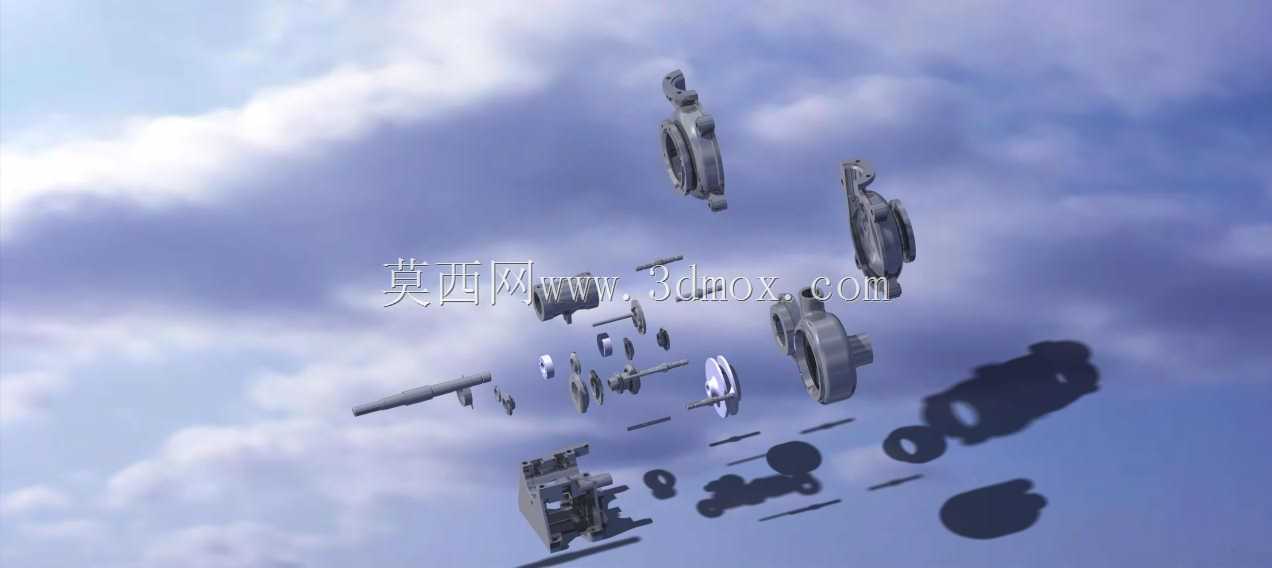

这款沃曼4/3规格的卧式离心泥浆泵，主要面向矿山选矿、河道清淤、尾矿输送、冶金浆料转运这类高磨蚀性介质输送场景，核心作用是通过叶轮高速旋转产生的离心力，将混合着固体颗粒的浆体沿管路完成长距离输送，适配的浆体重量浓度可满足多数选矿厂尾矿、精矿输送的工况要求，也可用于电厂粉煤灰输送、洗煤厂煤泥转运环节。从结构设计来看，该泵采用卧式单级单吸悬臂式布局，泵体与托架采用分体式连接结构，过流部件包括叶轮、护套、前护板、后护板均采用高铬耐磨合金材质的设计预留，建模过程中严格按照沃曼泵的通用安装边界做了尺寸约束，进口通径对应4英寸、出口通径对应3英寸，安装时需保证进出口管路的法兰对接面与泵体法兰端面平行度误差不超过0.1mm，避免管路附加应力传导至泵轴造成轴承偏磨。泵的轴封结构预留了填料密封与机械密封两种安装空间，可根据不同工况的浆体泄漏等级要求灵活选配，叶轮采用双曲率叶片设计，建模时对叶片进出口安放角做了参数化约束，既保证大颗粒物料可顺利通过叶轮流道，又能减少固体颗粒对叶片进口边的冲刷磨损，叶轮与泵轴采用螺纹连接加止动垫圈的防松结构，避免正反转切换或工况波动时叶轮松动。托架部分的轴承腔设计了稀油润滑与脂润滑两种结构的兼容空间，轴承选型按照径向力与轴向力的联合载荷做了安装位尺寸预留，泵轴的悬臂长度严格控制在合理区间，保证轴端挠度满足运行时的密封件配合要求。安装底座的地脚螺栓孔位置按照通用配套电机的中心高做了对齐设计，用户选型时可根据输送流量扬程需求匹配对应功率的四级或六级电机，通过皮带轮或者联轴器完成传动连接，建模时对泵体的旋转方向、进出口方位做了清晰的结构区分，避免现场安装时出现进出口接反的问题。整体结构建模时充分考虑了易损件的更换便利性，前护板、护套与泵壳的配合面采用锥面定位结构，拆卸时无需移动进出口管路与电机，即可完成过流易损件的更换作业，大幅缩短现场维护的停机时间。
