砂石物料分级筛分除砂过滤装置

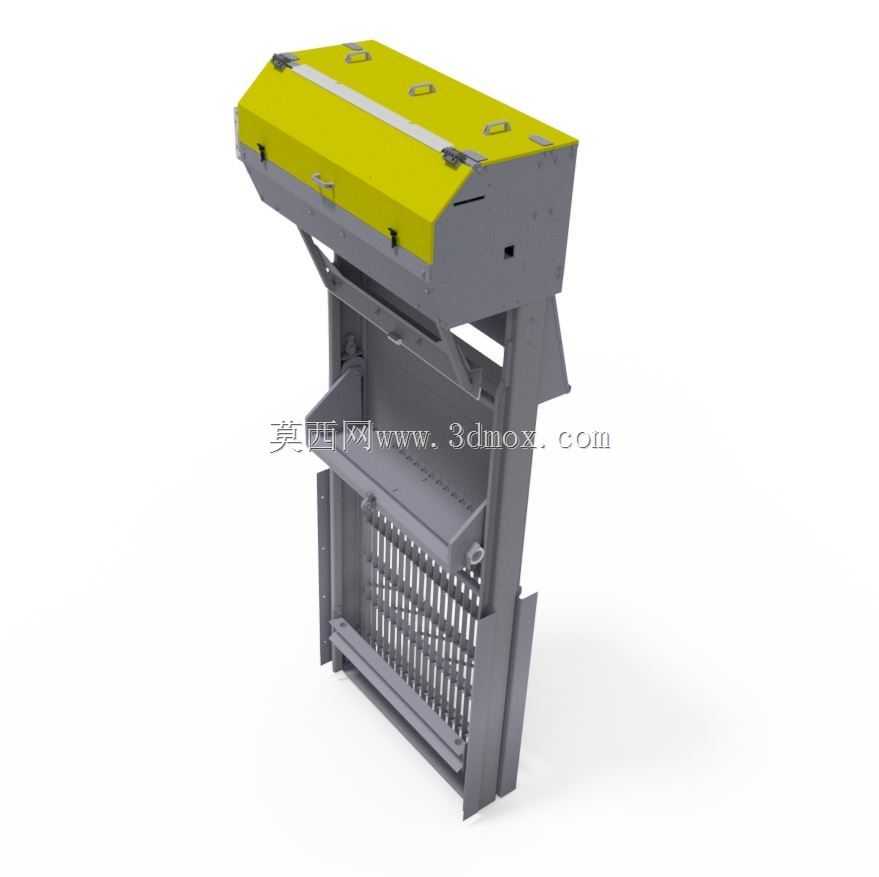

　　该装置主要面向散料预处理环节，常见于砂石骨料生产线、粮食清选工段、矿山给料末端以及污水处理前的固液分离工位，核心作用是把混杂在主流物料里的细砂、碎块、长条异物拦截分离，避免后续输送、研磨或泵送设备出现卡滞、磨损加剧等问题。整机采用立式窄体布局，上部为封闭进料与匀料腔，顶部黄色盖板预留检修与观察位，可在运行时抑制粉尘外溢，同时方便日常检查内部筛面磨损情况。中部设置倾斜导料结构，物料进入后不会直接垂直冲击筛网，而是沿导流板逐步铺展到下部栅条筛面，这种设计能降低大块物料对筛条的直接冲击，延长易损件寿命。下部栅格筛面采用等间距条形栅条，缝隙方向与物料流向匹配，既保证细砂与小粒径颗粒透筛下落，又能将大粒径杂质沿筛面导向侧方排出口，

　　实现连续分选。从安装边界来看，整机为立式框架结构，侧面预留与上下游设备对接的法兰与安装孔位，可直接嵌入现有溜槽或输送线中段，不需要额外占用过大的平面空间；框架主体采用折弯钢板拼焊成型，刚性足以承受散料冲击，上部腔体与下部筛架通过螺栓连接，维护时可单独拆解筛面模块更换栅条，不必整体拆卸整机。设计过程中优先考虑了工况适应性：进料腔做了内收导流，避免物料偏载造成筛面局部磨损过快；筛条间隙可根据不同物料的分选粒径调整，适配砂石除杂、原粮初清、工业废渣分选等多种场景；整机外露棱角均做折弯处理，减少现场安装与检修时的磕碰风险。针对含尘工况，上部封闭结构可对接除尘风口，进一步控制作业现场粉尘；针对含湿物料，倾斜筛面与条形栅缝能降低堵孔概率，相比平网结构更适合潮湿细砂的筛分作业。设备的支撑框架采用前后立柱加横向撑杆的形式，整体重心落在下部安装基面，运行时可搭配振动激振源使用，也可作为静态溜筛依靠物料自重完成筛分，适配不同产能与自动化程度的产线布局。
