谷物沙粒种子垂直输送疏导设备结构

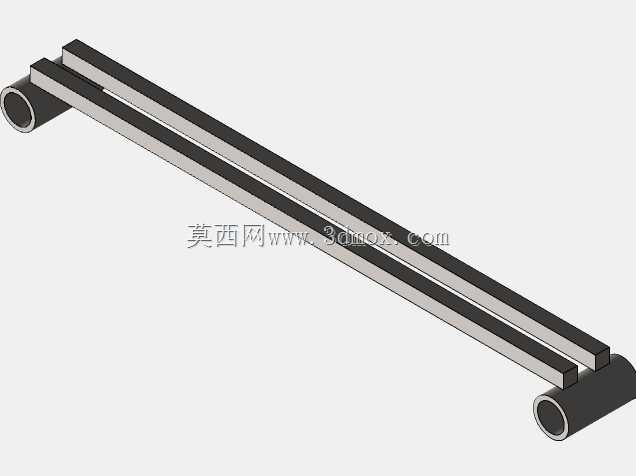

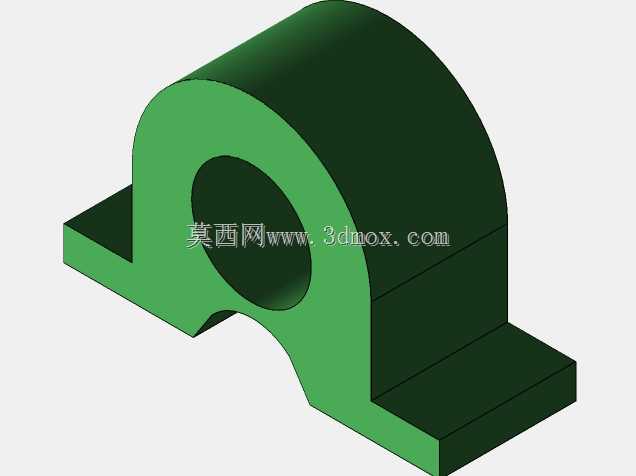

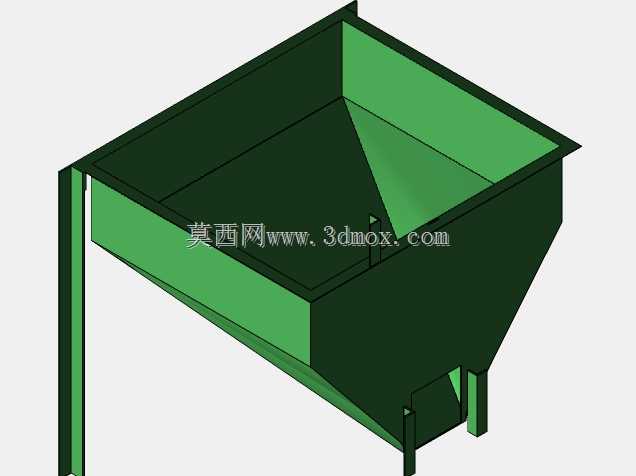

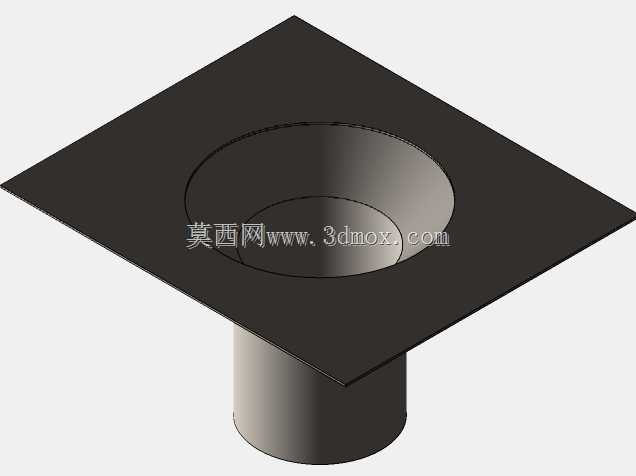

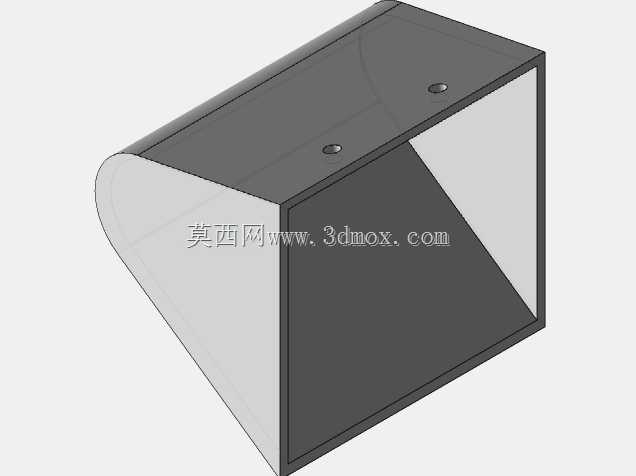

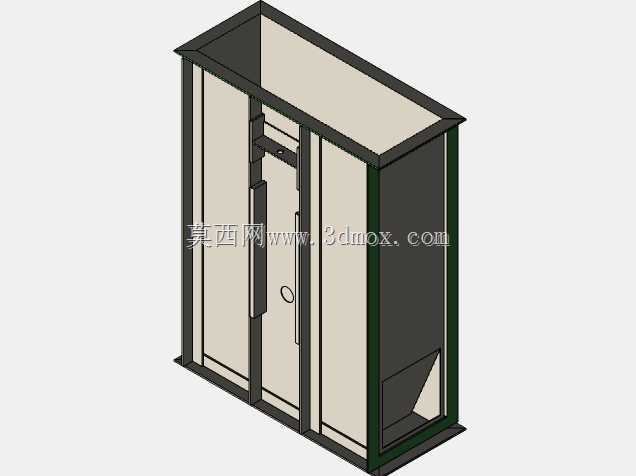

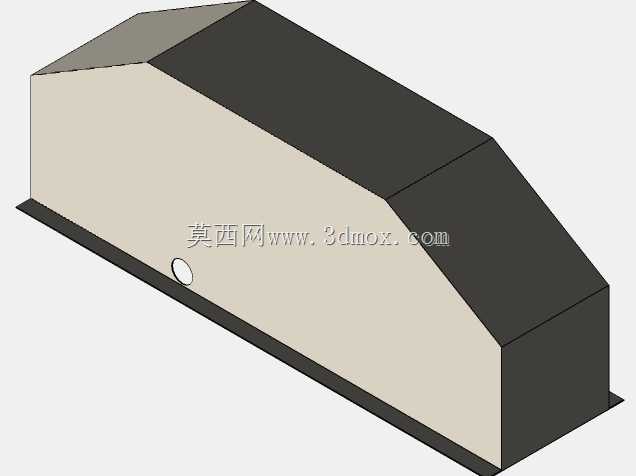

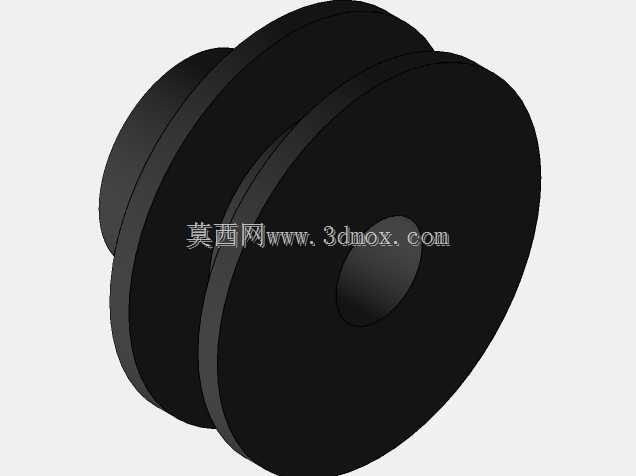

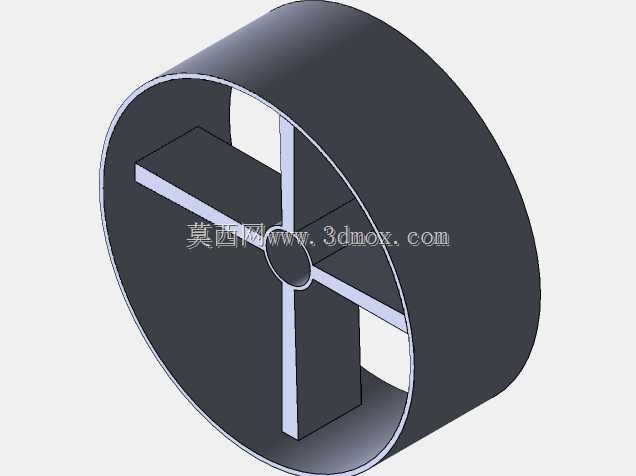

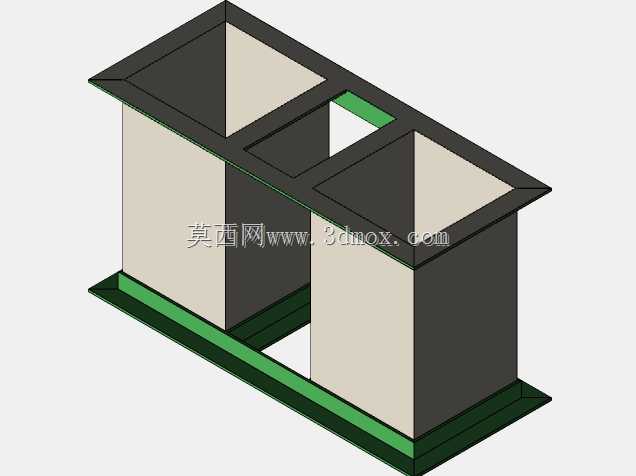

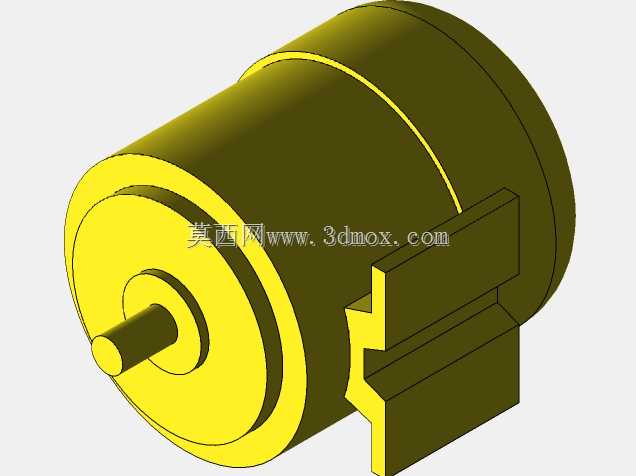

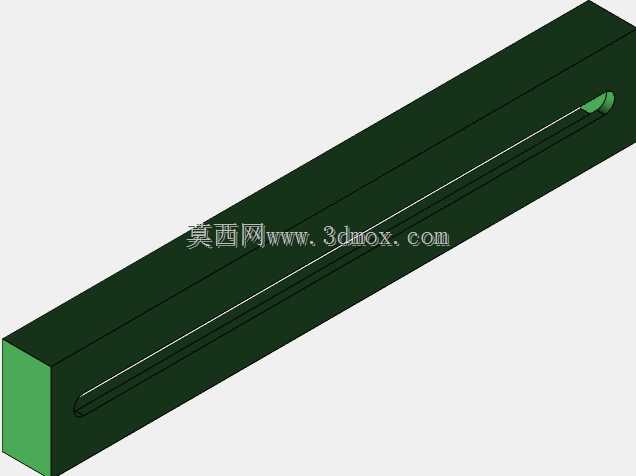

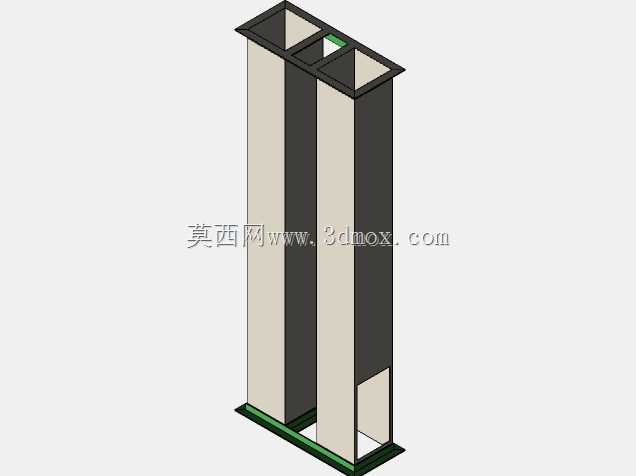

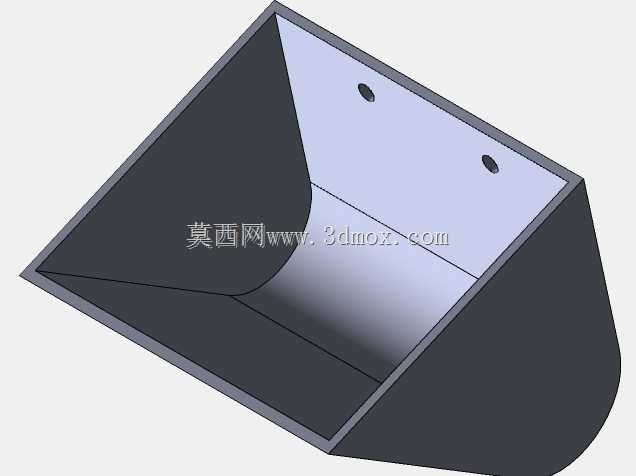

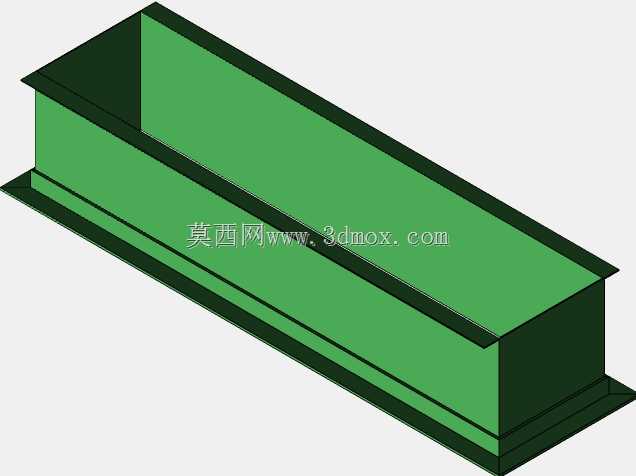

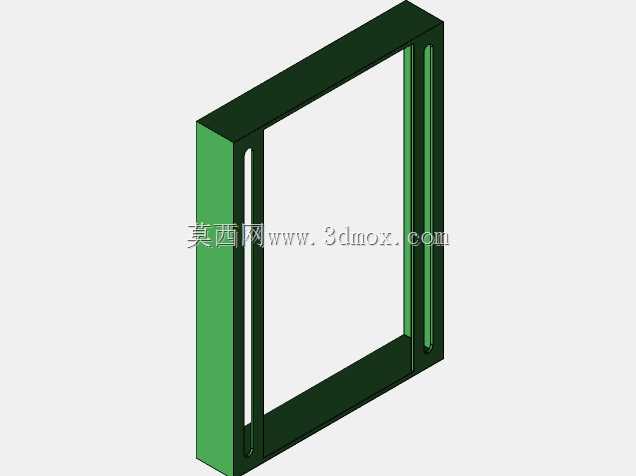

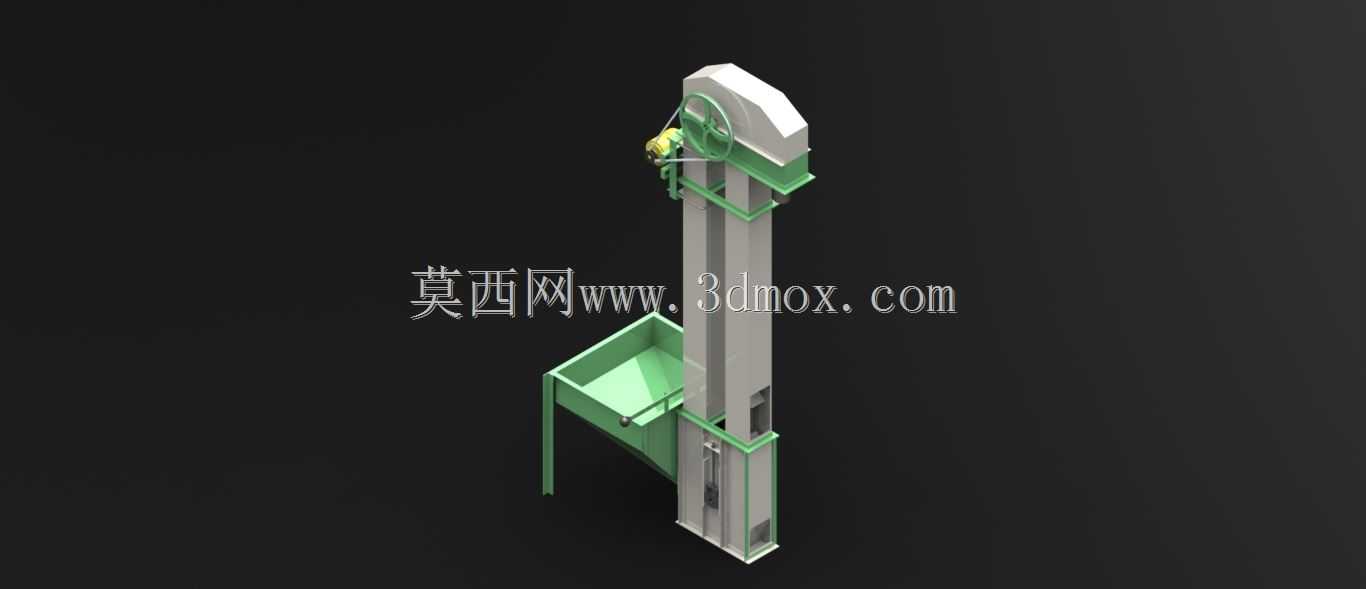

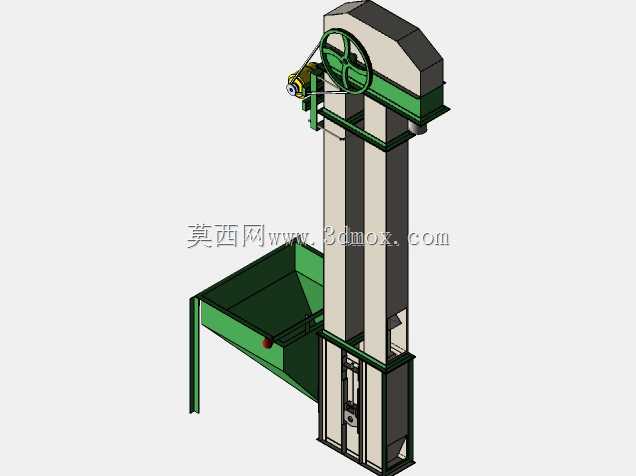

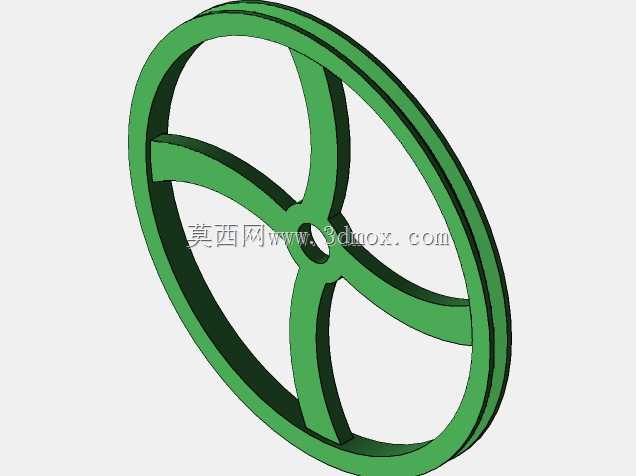

该设备主要面向散状颗粒物料的垂直输送作业场景，在粮食加工、砂石筛分、种子处理生产线中承担低位料仓向高位加工设备、储料单元的物料转运功能，可适配谷物、干燥沙粒、精选种子等流动性较好的散状颗粒物料，避免物料输送过程中出现撒漏、分层、破损问题。设备整体采用立式塔状结构布局，底部设置敞口式接料料斗，料斗侧壁做倾斜导料设计，倾斜角度匹配散粒物料的自然休止角，确保进入料斗的物料可顺利滑入提升料斗取料区，不会在料斗角落形成积料死角。主体提升段采用矩形截面立式机筒结构，机筒内部设置环形牵引构件与等间距安装的料斗，牵引构件绕经顶部驱动滚筒与底部张紧滚筒形成闭合环路，驱动单元布置在设备顶部机壳内部，配套设置检修防护壳，既可以避免粉尘进入驱动传动部件，也能降低设备运行时的噪音向外传递。底部机筒位置设置张紧调节结构，可根据牵引构件的实际磨损、伸长情况调整张紧度，避免运行过程中出现打滑、跑偏问题，保障料斗取料、卸料动作的稳定性。设备的安装边界需预留顶部驱动单元的检修操作空间，侧面接料料斗位置需匹配上游供料设备的出料高度，顶部出料口的位置与角度可根据下游设备的进料位置做适配调整，设备整体通过底部地脚结构与安装基础固定，可根据实际输送高度需求调整中间机筒的节段数量，适配不同厂房高度、不同输送高程的生产线布局需求。设计过程中针对散粒物料的特性做了专项优化，料斗的容积、运行速度经过匹配计算，针对谷物、种子类易破损物料采用较低的运行线速度，料斗边缘做圆弧过渡处理，减少取料、卸料过程中对物料的机械损伤；针对沙粒类磨琢性较强的物料，料斗与物料接触部位做耐磨强化处理，延长易损件的更换周期。设备的卸料方式采用离心式卸料设计，料斗运行至顶部滚筒位置转向时，物料在离心力作用下沿料斗内壁滑出，从顶部出料口排入下游设备，整个输送过程处于封闭机筒内部，可减少粉尘外溢，改善作业现场的环境。
