三爪式桶料吊运夹紧提升吊具结构

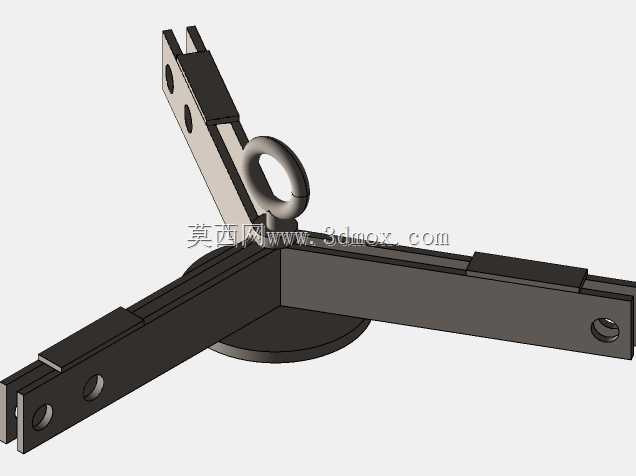

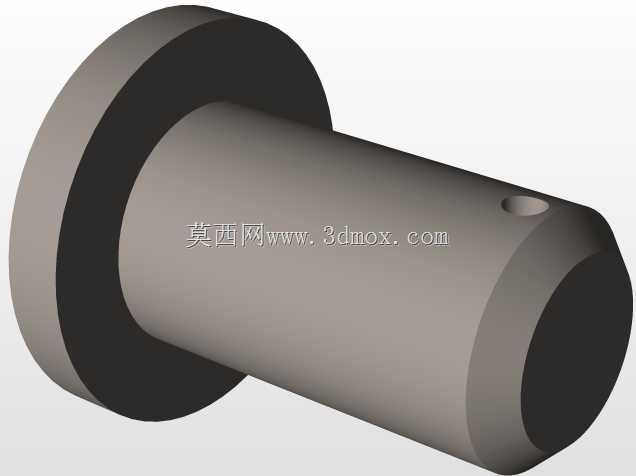

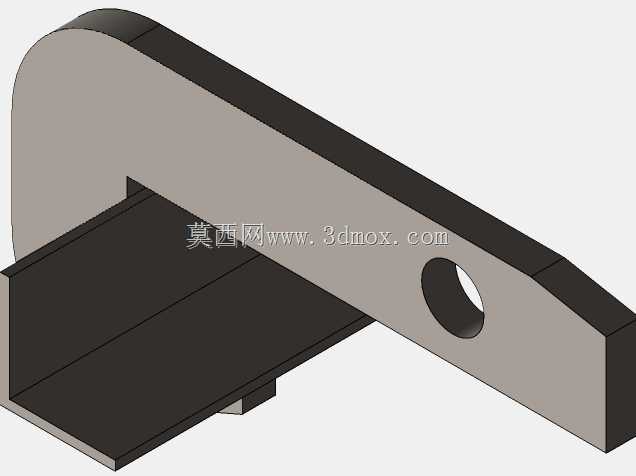

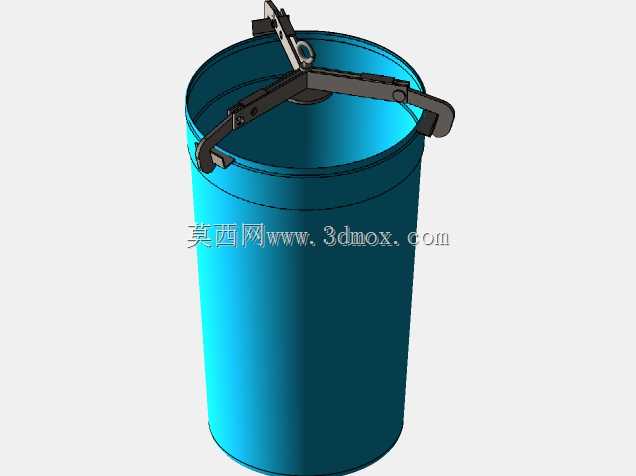

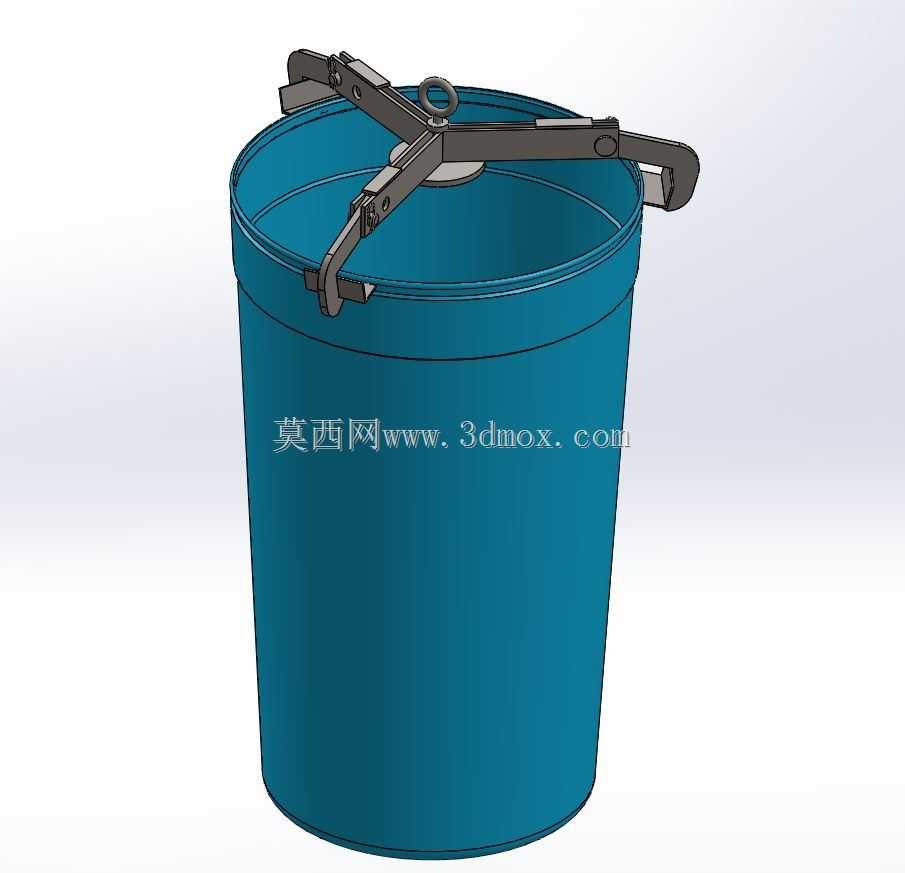

在化工原料、粮油加工、工业废料回收等涉及桶装物料周转的生产场景中，桶装物料的垂直吊运、跨工位转运一直是车间物流环节的常见作业需求，这类作业普遍存在桶身易变形、夹持易滑脱、人工挂钩效率低的痛点，这款三爪式桶体提升吊具正是针对这类场景开发的专用夹持作业部件。从结构设计逻辑来看，整套吊具采用顶部单吊点受力的自锁紧原理，吊环与中心连接座铰接，三组夹臂沿中心座周向120度均匀分布，每段夹臂都设置了两级铰接转动副，当吊点受向上的提升拉力时，中心座向上位移会带动夹臂绕铰接点转动，夹臂末端的钩爪会同步向中心收拢，牢牢扣住桶口的外翻卷边位置，拉力越大夹持力越强，从结构原理上避免了吊运过程中桶体滑脱的风险，不需要额外配置动力源就能完成夹持动作，适配常规行车、电动葫芦的通用吊点接口。夹臂的轮廓弧度做了适配标准工业塑料桶、钢制包装桶的外形匹配设计，三组夹臂收拢后的最小内径略小于常规桶口卷边的外径，张开后的最大尺寸可以覆盖常见的20L到200L标准工业桶的桶口直径范围，夹臂末端的钩爪做了向内的折弯勾边结构，勾边的厚度刚好可以嵌入桶口卷边的下方间隙，接触位置做了圆角钝化处理，避免夹持过程中刮破桶身涂层或者造成塑料桶口开裂。整套吊具的安装边界非常清晰，顶部吊环的内孔尺寸适配行业通用的吊钩直径，不需要额外制作转接连接件就能直接挂接在常规起重设备的吊钩上，吊具整体收拢后的外径小于桶身最大外径，吊运过程中不会和周边的料架、输送线护栏产生干涉，夹臂的转动行程做了机械限位设计，最大张开位置不会超过桶身的最大外轮廓，避免吊具下放对位时夹臂刮蹭桶身导致对位偏移。实际作业过程中，操作人员只需要将吊具整体下放至桶口位置，三组夹臂会顺着桶口的锥面自然滑开，待钩爪落到桶口卷边下方后，起升起重设备就能自动完成锁紧夹持，落地后吊点拉力释放，夹臂在重力作用下自然张开，不需要人工操作解锁结构，单桶吊运的对位、夹持、脱钩全流程耗时比传统的人工绑带吊运缩短七成以上，同时避免了人工近距离挂钩作业时被桶身挤压的安全隐患。夹臂的受力截面做了等强度优化，在铰接点的应力集中位置做了局部加厚处理，在保证整体夹持强度的前提下控制了吊具的自身重量，降低起重设备的无效载荷消耗，铰接位置的销轴采用间隙配合设计，长期使用磨损后可以快速更换销轴，不需要整体报废夹臂结构，日常维护只需要定期在铰接转动位置加注润滑脂，就能保证夹臂转动顺畅，不会出现卡滞导致夹持不同步的问题。
