矩形风道非金属柔性补偿连接装置

这款矩形截面的柔性补偿装置，主要应用在通风除尘、暖通空调、工业废气输送等矩形风道系统中，用来抵消风道因温度变化产生的热胀冷缩位移，同时吸收设备运行传递的振动，避免风道焊缝撕裂、法兰密封失效等问题。在实际工程场景里，风机进出口与主风道的衔接段、高温烟气管道的长距离敷设段、存在设备振动传递的风道连接节点，都需要这类补偿构件来做位移补偿与振动隔离，相比硬连接方式，能大幅降低风道系统的应力集中问题，延长整体管线的使用寿命。

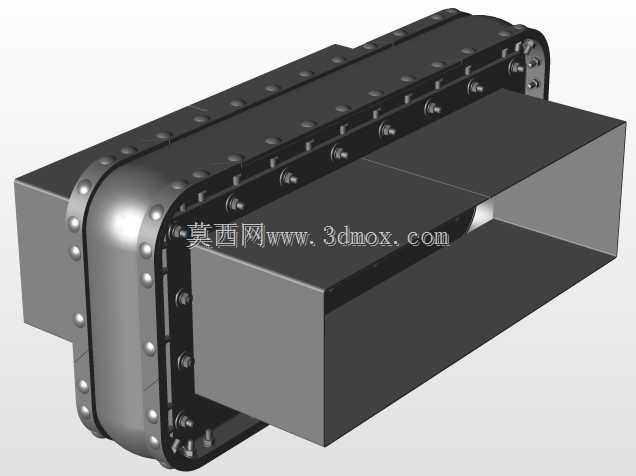

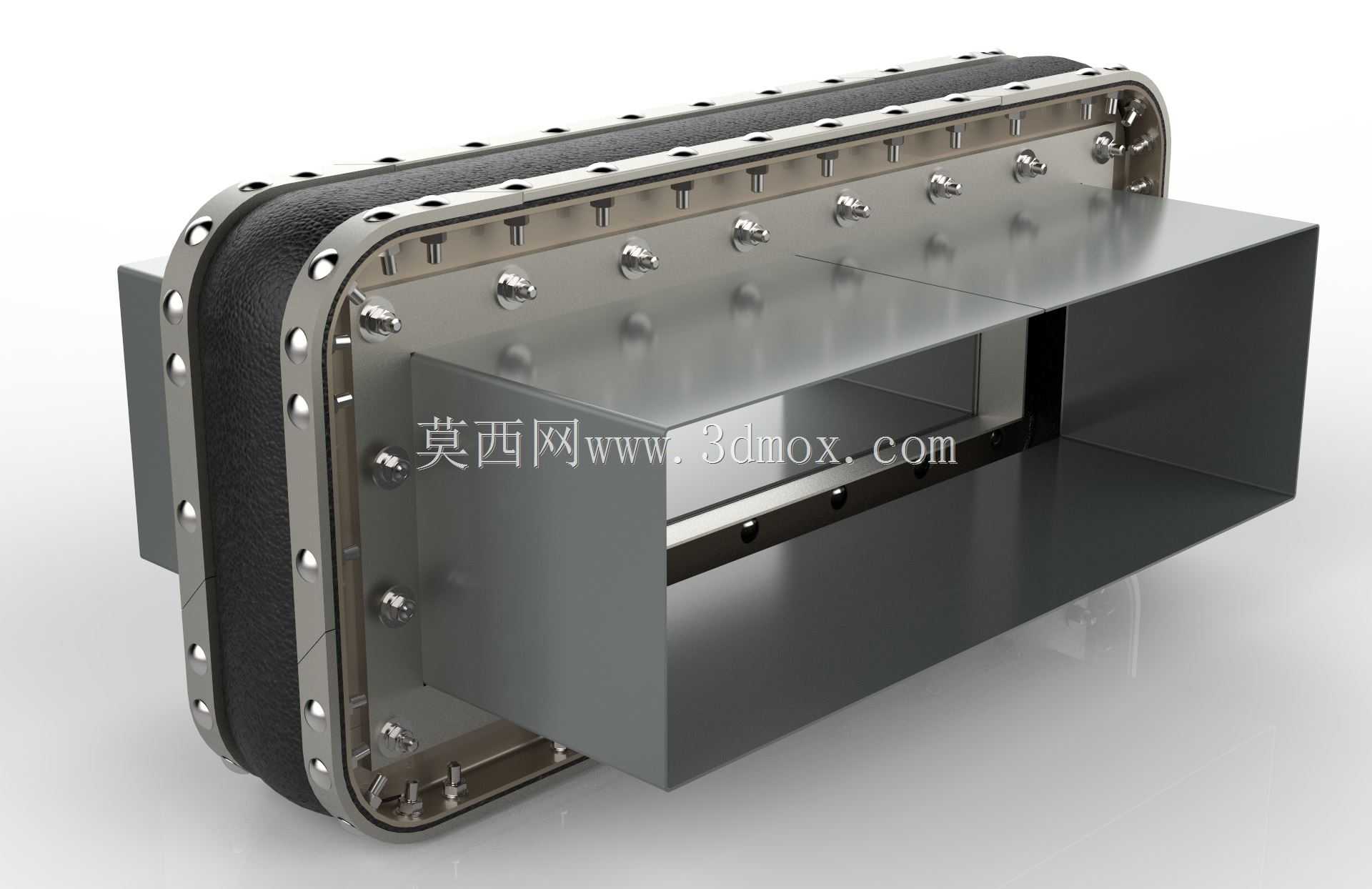

从结构设计来看，该补偿装置采用法兰边框加柔性蒙皮的组合结构，两侧的金属法兰边框采用等距螺栓孔布局，孔位间距匹配常规矩形风道的法兰安装标准，安装时可直接与同截面的风道法兰对接，无需额外做转接件加工。法兰边框采用折边加强结构，边缘做圆弧过渡处理，避免安装时割伤柔性蒙皮，同时提升边框的整体刚性，避免螺栓紧固时边框变形导致密封失效。中间的柔性段采用多层复合非金属材质，外层为耐候耐磨的密封层，中间设置骨架支撑层保证承压能力，内层根据输送介质特性适配耐腐蚀或耐温材质，可同时吸收轴向、横向、角向三个方向的位移，补偿量远大于同规格的金属波纹补偿器，且反作用力极小，不会对两端连接的风道或设备产生额外的推力载荷。

设计过程中，首先根据常用矩形风道的截面尺寸系列确定法兰的内通径边界，保证通流截面无突变，避免产生额外的风阻与气流噪声。螺栓孔的位置度公差控制在0.2mm以内，保证现场安装时可直接对位穿栓，无需现场扩孔调整。柔性段的长度根据常规工程所需的最大补偿量确定，预留足够的伸缩余量，同时避免过长导致柔性段在风压作用下出现吸瘪或鼓胀问题。法兰与柔性蒙皮的衔接处采用压条加螺栓紧固的密封结构，沿法兰周圈均匀布置压紧螺栓，保证密封压力均匀，杜绝输送含尘气体或废气时出现泄漏问题。

在安装边界上，该补偿装置的安装长度为固定设计值，两端法兰的连接面平行度公差需控制在1mm以内，安装时不允许强行拉扯柔性段来补偿安装偏差，避免预拉伸量过大导致运行时柔性段过早疲劳损坏。装置本身不承担风道的重量，两端的风道需要设置独立的支吊架，避免风道重量直接压在补偿装置上导致结构变形。对于输送高温介质的场景，选型时需要核对柔性材质的耐温上限，保证长期运行温度在材质允许范围内，同时预留足够的冷态预拉伸量，抵消热态伸长带来的位移量。
