伺服驱动线性直线滑动模组结构

项目分类:3D模型 发布时间:2021-09-18 ID:273896

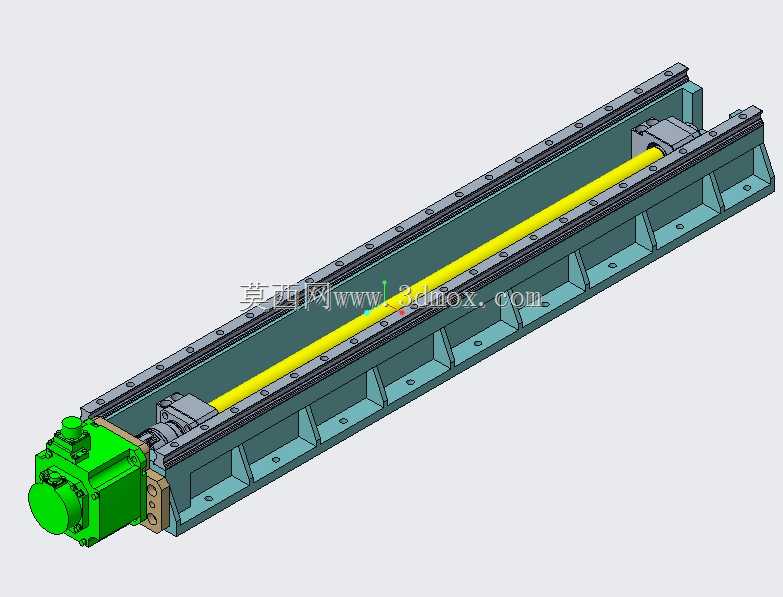

  • 伺服驱动线性直线滑动模组结构

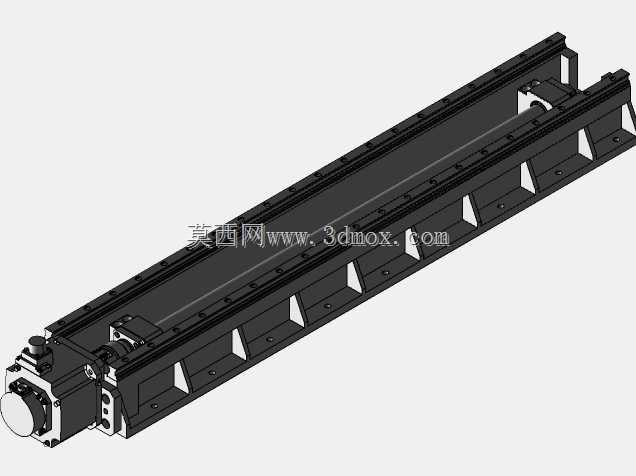

  • 伺服驱动线性直线滑动模组结构

这款直线滑动组件是自动化产线、精密加工设备中常用的线性执行单元,日常在3C电子零部件装配工位、锂电池极片裁切输送、小型数控铣床进给轴、视觉检测平台位移机构中都能见到这类结构的应用,核心作用是将伺服电机的旋转运动通过丝杠副转化为滑台的精准直线往复运动,带动末端搭载的夹爪、检测头、加工头等负载完成指定行程内的点位移动、轨迹进给动作。从结构设计逻辑来看,组件采用一体化铸造床身作为承载基体,床身内侧预留了直线导轨的安装基准面,加工时通过一次装夹完成导轨安装面、丝杠支撑座安装位的铣削与镗孔,保证导轨平行度、丝杠与导轨的同轴度控制在合理公差范围内,避免运行过程中出现卡滞、爬行问题。驱动端采用法兰式伺服电机直连布局,通过联轴器将电机输出轴与滚珠丝杠输入端刚性连接,省去了同步带传动的张紧结构,既压缩了整体安装长度,也减少了传动背隙,提升重复定位精度。滑台部分采用双侧滑块与导轨配合的结构,滑块安装面预留了标准螺纹孔阵列,方便用户根据实际负载大小调整滑块数量、适配不同的末端工装安装需求,床身两侧设计有内凹的安装槽,既可以作为拖链、防护罩的固定位,也能降低整体自重,同时保证床身的抗弯截面模量满足负载工况下的刚性要求。安装边界方面,组件整体为长条形规整结构,驱动端电机突出于床身端面,安装时需要预留电机的接线、散热空间,床身底部设计有等距分布的安装沉孔,可直接通过螺栓固定在设备机架的安装基准面上,不需要额外设计转接板。日常选型时需要注意,这类滑动组件的额定负载、运行速度与丝杠导程、导轨规格直接相关,设计时要根据实际工况的行程需求、负载重量、运行加速度核算丝杠的临界转速、导轨的额定动载荷,避免长时间过载运行导致丝杠磨损、导轨精度丧失。结构细节上,丝杠两端采用成对角接触轴承支撑,预紧后可消除轴向间隙,滑台与丝杠螺母的连接位设计有调整垫片,可补偿装配过程中的加工误差,保证螺母座与丝杠的同轴度,床身端部预留了限位开关的安装槽位,方便用户加装硬限位、原点开关,完善设备的安全防护逻辑。
