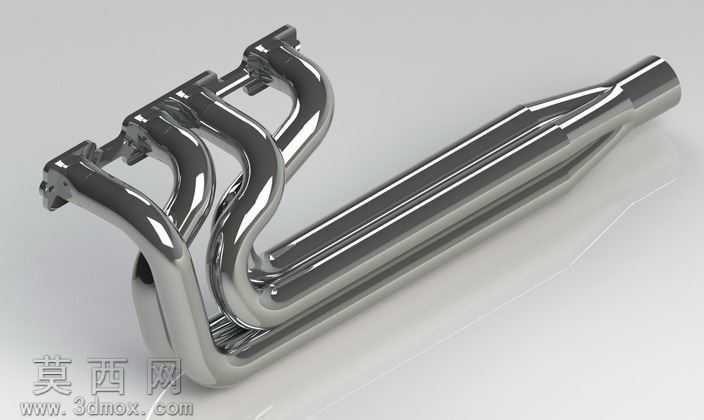

四合一不锈钢汽车排气歧管结构设计

本作品为四合一汇合式汽车排气歧管三维建模设计，建模阶段采用参数化特征构建方式，先以进气端法兰安装面为定位基准，精准绘制四个等距分布的进气端口安装孔位轮廓，匹配发动机缸盖排气口的标准对接尺寸，保证安装定位精度符合装配公差要求。管路走向设计阶段，通过多段空间样条曲线拟合每根支管的弯曲路径，反复调整各段管路的曲率半径与弯折角度，既规避了与周边发动机舱构件的安装干涉，又尽可能保证四个支管的长度差值控制在合理区间，让各缸排气脉冲能够有序汇入汇合腔，降低排气紊流带来的背压损耗。支管与主管的汇合区域采用渐变式曲面过渡处理，通过曲面放样、曲率连续倒圆角操作消除管路衔接处的锐角折边，避免排气气流在转角处形成涡流阻滞，同时减少应力集中对管路结构强度的影响。材质与渲染阶段，为模型赋予高抛光不锈钢材质参数，调整金属反射粗糙度与环境贴图采样参数，精准还原镀铬排气构件的亮面金属质感，管路表面的光影反射自然流畅，清晰呈现各段弯管的曲面弧度变化。结构细节上，进气端法兰做了加厚处理并设计了加强筋结构提升安装刚性，出气端采用标准等径圆管接口，适配后续排气中段的对接安装需求，所有管路壁厚保持均匀一致，符合实际金属排气构件的冲压、弯管加工工艺要求，整体模型曲面光顺无破面，装配基准清晰，可直接用于排气系统性能仿真、结构受力分析以及加工工艺参考。
