反射式红点瞄准装置结构设计

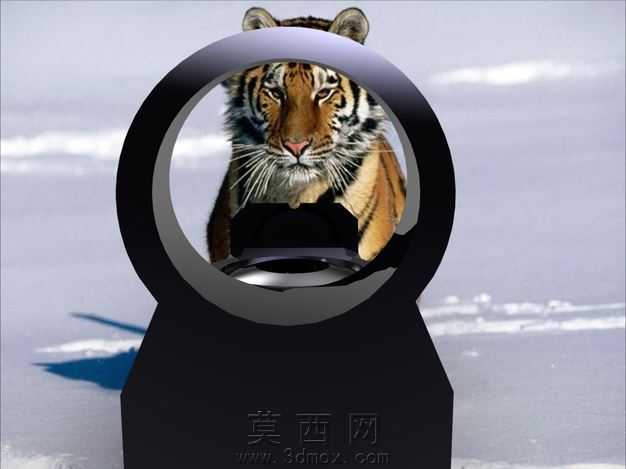

本作品为反射式红点瞄准装置的三维结构设计，建模过程依托专业三维设计软件完成，整体采用自顶向下的设计思路，先完成整体功能框架的搭建，再逐一拆分细化各个零部件的结构细节。建模阶段首先对瞄准器的核心光路通道进行参数化构建，精准还原反射式瞄准的光路走向预留空间，镜身主体采用一体化基座加环形镜圈的组合结构，基座部分做了加厚处理以保证安装后的结构稳定性，底部预留了标准皮卡汀尼导轨的适配卡槽结构，可直接匹配常规枪械的导轨安装接口。镜圈部分采用双层嵌套结构，内层为光学镜片安装位，预留了密封胶圈的安装槽位，可满足户外使用的防水防尘需求，外层为防护圈，边缘做了圆弧倒角处理，避免磕碰造成结构损坏。材质渲染阶段，基座与镜圈主体采用哑光黑色硬质阳极氧化铝合金材质，调整材质的粗糙度参数模拟真实金属的磨砂质感，光学镜片部分设置了高透光率加低反射率的材质属性，边缘添加了轻微的镀膜反光效果，还原真实光学镜片的视觉表现。内部的红点发生模块单独构建了独立的安装腔体，预留了调节旋钮的安装位，可实现红点的上下左右弹道调节功能，调节旋钮表面做了防滑滚花结构设计，提升实际使用时的操作手感。整体装配过程严格按照实际生产的装配顺序进行，所有零部件之间的配合间隙均按照实际公差要求设置，不存在干涉问题，各个活动部件的活动范围均做了限位结构设计，保证调节功能的正常实现。渲染阶段采用户外雪地环境作为展示背景，调整光照角度模拟自然光照射效果，突出瞄准器的结构轮廓与材质质感，同时通过透视角度直观展示该瞄准器的使用视野效果，清晰呈现反射式瞄准无放大倍率、双眼可同时观察目标的使用特性。
