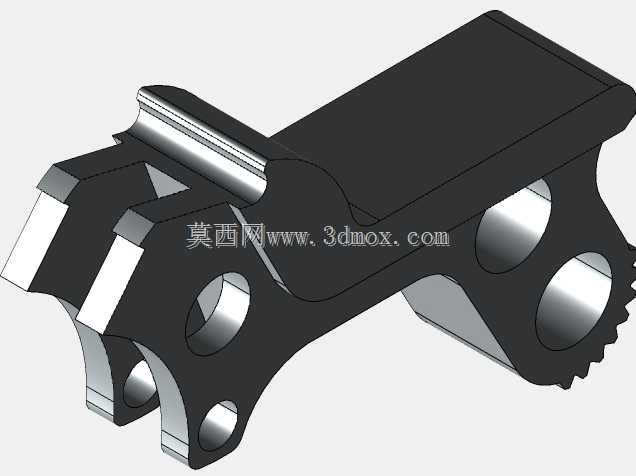

枪械用通用竞争击锤结构三维数模

　　作为轻武器击发机构的核心传动构件，该击锤结构的设计完全围绕击发动作的可靠传递展开，日常应用场景覆盖民用竞技枪械、制式轻武器的击发系统配套，在实际使用中承担存储击发能量、撞击击针完成底火击发的核心功能，是枪械击发链路里不可替代的动力输出零件。从结构设计逻辑来看，该零件采用一体化铣削成型的结构思路，主体承力区域做了加厚处理，避免反复撞击后出现应力断裂问题；上部的弧形卡槽是与阻铁配合的卡位结构，卡槽的圆弧面粗糙度需要控制在Ra1.6以内，保证待击状态下阻铁卡合的稳定性，同时避免扣动扳机时出现卡滞、滑机的风险。零件上分布的多个通孔并非冗余设计，其中上部的大直径孔是击锤转轴的安装位，孔位与转轴的配合公差选用H7/g6的间隙配合，

　　既保证击锤绕轴转动的灵活性，又不会出现过大的旷量导致击发位置偏移；侧面分布的小孔是击锤簧定位销的安装孔，孔位的同轴度公差控制在0.02mm以内，保证击锤簧的施力方向始终与击锤转动平面重合，避免簧力偏斜导致的转动卡涩。零件下部带锯齿的凸起结构是待击指示与手动操作位，锯齿的齿距设计为1.2mm，齿深0.5mm，手动扳动击锤到待击位时可以提供足够的摩擦力，避免打滑；同时锯齿结构在击锤处于待击位置时会突出机匣表面，给使用者提供明确的触觉提示，无需目视即可确认枪械待击状态。从安装边界来看，该击锤的整体宽度控制在12.7mm，适配多数AR系列步枪的击发仓安装空间，转轴安装孔的中心到击锤撞击端的垂直距离为22mm，

　　这个尺寸直接决定了击锤的转动行程，行程过短会导致击锤簧存储能量不足，无法可靠击发底火，行程过长则会出现击锤撞击机匣内部结构的问题，设计时反复校核了转动包络线，确保击锤在全角度转动过程中与扳机、阻铁、击针尾部的相邻零件间隙保持在0.3mm-0.8mm之间，既不会出现运动干涉，也不会因为间隙过大导致机构响应滞后。零件的外形做了多段圆弧过渡处理，所有棱边都做了0.2mm的倒角去毛刺，一方面是避免应力集中提升零件疲劳寿命，另一方面是防止装配和使用过程中尖锐棱边划伤操作人员、割裂密封件。在实际选型适配时，需要重点核对转轴孔直径、击锤撞击面的突出高度、阻铁卡槽的位置尺寸三个核心参数，这三个参数直接决定了击锤能否与现有击发机构适配，

　　不需要额外修磨即可完成装配；该结构的击锤可以适配不同弹力的击锤簧，通过更换不同刚度的击锤簧即可调整击发力大小，满足竞技射击、日常训练等不同场景下的击发手感需求。从加工工艺适配性来看，该结构的所有特征都可以通过三轴CNC铣削完成加工，不需要特殊的五轴工序，零件的装夹基准选在转轴孔和下端平面，一次装夹即可完成大部分特征的加工，有效控制加工成本和形位公差累积；零件表面可以根据使用需求做磷化、QPQ表面处理，提升耐磨和防锈性能，适应高温、高湿等不同的使用环境。
