鲁格PC卡宾枪前端护手更换组件结构设计

　　在民用射击运动、枪械改装以及轻武器配件制造领域，枪械前端护手是直接影响使用体验与拓展性能的核心部件，本次呈现的鲁格PC卡宾枪前端更换护手，正是针对原厂配件拓展性不足、重量控制冗余的痛点完成的结构设计。从实际使用场景来看，这类替换护手主要适配战术射击训练、竞技射击赛事以及户外休闲射击的使用需求，使用者往往需要在护手周边加装战术灯、激光指示器、前握把等拓展附件，原厂护手持有的安装点位不足、材质偏重的问题，会直接影响据枪稳定性与长时间持握的疲劳度，这款替换件的设计初衷就是解决上述实际使用中的矛盾。

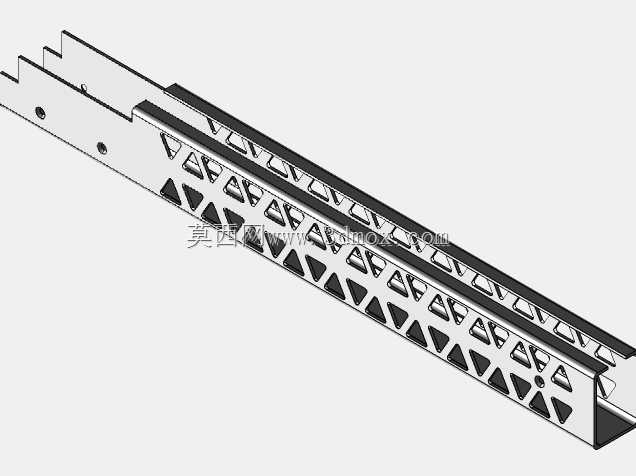

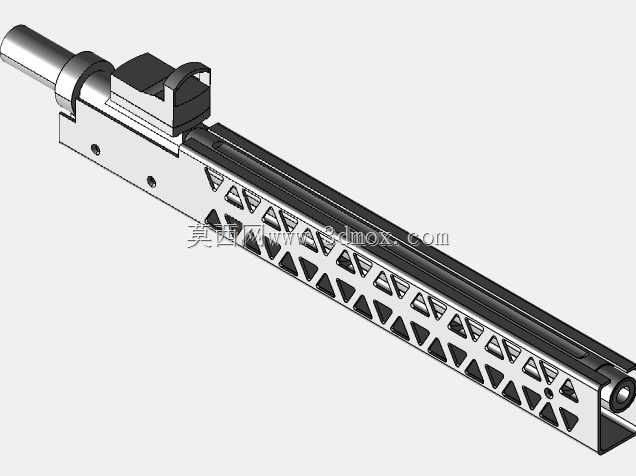

　　从结构功能特性来看，该护手采用镂空骨架式设计思路，主体承力结构沿枪管轴线方向布置，两侧与底部加工有连续的三角形镂空结构，这种结构并非单纯为了外观造型，而是在保证结构刚度满足使用要求的前提下，最大化削减非承力区域的材料余量，相比同尺寸实心护手结构，重量能够降低40%以上，同时三角形镂空的排布经过受力校核，在持握施压、附件安装锁紧的工况下，不会出现结构形变影响枪管浮动精度的问题。护手前端与枪管衔接位置设计有同轴定位轴套，能够保证护手与枪管的同轴度公差控制在0.02mm以内，避免护手与枪管发生接触干涉，影响射击精度；后端则设计有与机匣前端匹配的锁紧接口，采用快拆式锁紧结构，不需要额外的专用工具即可完成拆装更换，日常维护与配件更换的操作效率大幅提升。

　　材质选择上，该护手主体采用碳纤维增强复合材料成型，相比传统铝合金材质护手，碳纤维材料的比强度更高，相同刚度下重量更轻，同时材料本身的导热系数更低，连续射击后枪管传导的热量不会快速传递到护手表面，避免持握时出现烫伤问题，表面的哑光纹理处理也能够避免强光反射影响射击瞄准。护手的顶部设计有连续的附件安装导轨，能够兼容标准规格的机械瞄具、光学瞄准镜前置架等附件，侧面与底部的镂空结构同时预留了附件安装的螺纹点位，不需要额外加装导轨片即可直接固定常用的战术附件，减少了额外配件带来的重量累加。

　　从安装边界尺寸来看，该护手的总长度适配鲁格PC卡宾枪的标准枪管长度，安装后不会超出枪口装置的前端位置，护手的外径尺寸控制在35mm以内，符合多数使用者的持握手型，围度适中不会出现持握时打滑或者握持不适的问题；后端接口的定位尺寸完全匹配原厂机匣的前端安装位，不需要对原厂枪械进行任何切削、打磨改装即可直接装配，符合枪械改装中无损安装的使用要求。在结构设计过程中，设计人员重点校核了护手在极端工况下的受力情况，包括单侧加装重型战术灯后的偏载受力、据枪时前手握持施压的弯曲受力、连续射击后的热形变位移量，通过有限元分析对镂空结构的筋位厚度、排布角度进行了多轮优化，最终在重量、刚度、安装便利性三者之间找到了平衡，既满足了竞技射击对枪械轻量化的要求，也保证了日常使用的结构可靠性，同时多点位的拓展能力也能够适配不同使用场景下的附件加装需求，对于轻武器配件设计、同类轻量化承力结构的设计都有实际的参考价值。
